円筒レンズ

円筒レンズは、球面レンズのように光を点ではなく線に集めるレンズです。円筒レンズの曲面は円筒の一部で、そこを通過する像をレンズの表面と円筒の軸に沿った接線面との交点に平行な線に集めます。レンズは、この線に垂直な方向に像を収束または発散させ、円筒の軸に平行な方向（接線面）には像を変えません。

トーリックレンズは、円柱レンズの効果と通常の球面レンズの効果を組み合わせたものです。

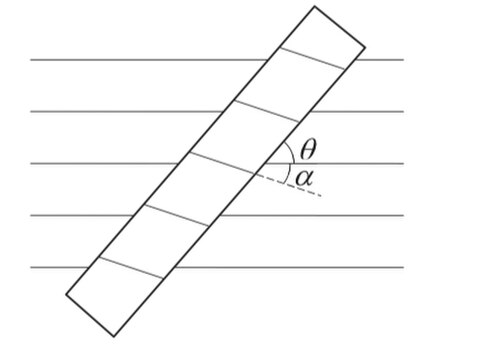

細い円筒形の棒を罫線が引かれた白い紙の上に置くと、棒の軸が罫線に対して角度θをなすので、罫線は折れて角度αで傾いて見える（図参照）。この棒の屈折率は次のように表される。^[1]

用途

乱視を矯正するために円柱レンズが処方される。^[2]
クロスシリンダーは、同じ強度で反対のパワーを持つ2つの円柱レンズを組み合わせたもので、自覚的屈折検査で乱視の診断、乱視パワーの強さや軸の評価などに使用されます。^[3]
マドックス桿体は平行に配置された円筒レンズで構成されており、斜視や複視の検出に使用されます。^[4]

光シート顕微鏡では、照明対物レンズの前に円筒レンズを配置して、画像化に使用する光シートを作成します。
円筒レンズは光学分光計に使用されます。^[5]
円筒レンズはホログラフィーに使用されます。^[6]
ダブレットシリンダーレンズシステムは光干渉断層撮影法に使用されます。^[7]
シリンダーレンズは多くのレーザー用途にも使用されています。シリンダーレンズはレーザーラインを作成するために使用できます。ダブレットシリンダーレンズはレーザーシートを作成し、レーザーダイオードからの楕円ビームを円形にするために使用されます。^[8]
