コーネルボックス

コーネルボックスは、レンダリングされたシーンを同じシーンの実際の写真と比較することでレンダリングソフトウェアの精度を判断することを目的としたテストであり、 ^[1]一般的に使用される3Dテストモデルになっています。これは、コーネル大学コンピュータグラフィックスプログラムのCindy M. Goral、Kenneth E. Torrance、 Donald P. Greenberg、Bennett Battaileによって、 SIGGRAPH '84で公開および発表された論文「拡散面間の光の相互作用のモデリング」のために作成されました。^[2]^[3]

箱の物理モデルが作成され、CCD カメラで撮影されます。次に、シーンから正確な設定 (光源の発光スペクトル、すべての表面の反射スペクトル、すべてのオブジェクト、壁、光源、カメラの正確な位置とサイズ) が測定されます。

次に、同じシーンがレンダラーで再現され、出力ファイルが写真と比較されます。

基本的な環境は次のものから構成されます。

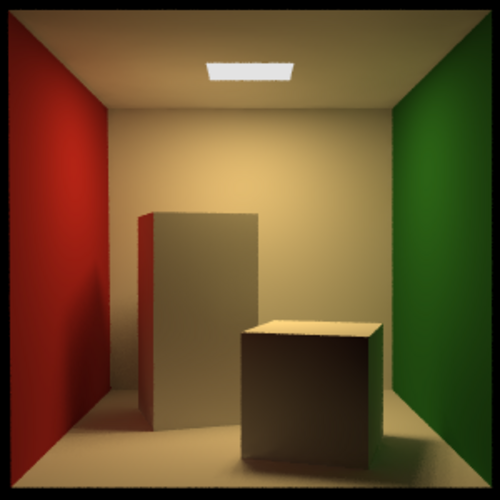

多くの場合、オブジェクトはボックス内に配置されます。環境内に配置された最初のオブジェクトは、2 つの白いボックスでした。フォトンマッピングをテストするために最初に使用された別の一般的なバージョンには、2 つの球体が含まれています。1 つは完全な鏡面を持ち、もう 1 つはガラスでできています。

ボックスの物理的特性は、拡散相互反射を示すように設計されています。たとえば、一部の光は赤と緑の壁で反射して白い壁に跳ね返り、白い壁の一部がわずかに赤または緑に見えるはずです。

今日では、コーネルボックスはスタンフォードのバニーやユタのティーポットと同様にレンダラーのデモンストレーションによく使われています。コンピューター科学者は、物理モデルのテストデータと比較せずに、視覚的な特性のためだけにシーンを使用することが多いです。^[4]
