コンクリートブロック

コンクリートブロックは、北米英語ではシンダーブロック、イギリス英語ではブリーズブロック、コンクリート石積みユニット（CMU ）、または他のさまざまな用語でも知られており、建築工事で使用される標準サイズの長方形のブロックです。ブロックワークを使用すると、交互に配置されたブロックの層（または列）を使用して、 伝統的な石積みスタイルで構造物を建てることができます。

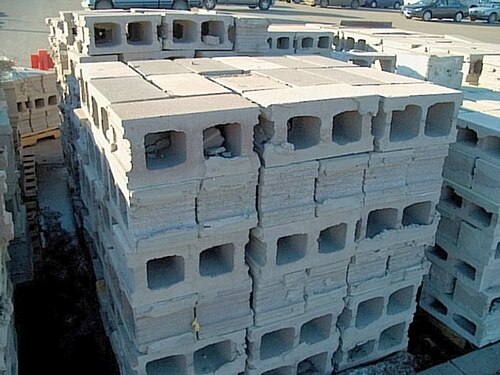

コンクリートブロックは、重量を軽減し、断熱性を高め、壁を構築した後にコンクリートを流し込んで壁全体を固めるための相互接続された空間を提供するために、中空の中心（コア）を持つように製造されることがあります。

コンクリートブロックは、さまざまな外観を実現できるため、最も用途の広い建築製品の一つです。 ^[1]

骨材として燃え殻（フライアッシュまたはボトムアッシュ）を使用するものは、米国では「シンダーブロック」と呼ばれています。これらは「ブリーズブロック」とも呼ばれ、これは「ブリーズ」に由来する用語で、部分的に燃焼した石炭によって生成される小さな燃え殻と燃え殻の粉塵を指します。[ ^{2] [3]}しかし、米国では、ブリーズブロックは特に外壁に風を通すために使用される装飾的なブロックを指すこともあり、これはミッドセンチュリーモダンデザインの重要な特徴であり、^[4]エドワード・ダレル・ストーンによって普及されました。

オーストラリアでは、ベッサーブロック（ベッサー社がコンクリートブロックを製造する機械の大手サプライヤーであったため）として知られているほか、グレーブロックやコンクリートブロックユニット（CMU）とも呼ばれています。 ^[5]

クリンカーブロックには、スラグとも呼ばれるクリンカー（石炭、石灰石、鉄鉱石などの鉱物に含まれる不純物から廃棄物として生成される灰）が使用されています。 ^[2]

コンクリートブロックは、鋳造 コンクリート（例えば、ポルトランドセメントと骨材、通常は高密度ブロック用の砂と細かな砂利）から作られています。米国西部では、多孔質の溶岩砂利が簡単に入手できるため、軽量化のために使用されています。また、独特の赤と黒の色のため、スプリットフェイスなどの特定のタイプのブロックに装飾効果を加えています。低密度ブロックでは、フライアッシュやボトムアッシュなどの産業廃棄物を骨材として使用することがあります[ 6 ] [ 7 ]。^{[ 8 ]}

ブロックの構成には、使用済みガラス、スラグセメント、再生骨材などのリサイクル材料がよく使用されます。 ^{[9]ブロック内でリサイクル材料を使用すると、}テラゾー仕上げなどのブロックの外観を変えることができ、完成した構造物がLEED認証を取得するのに役立つ場合があります。

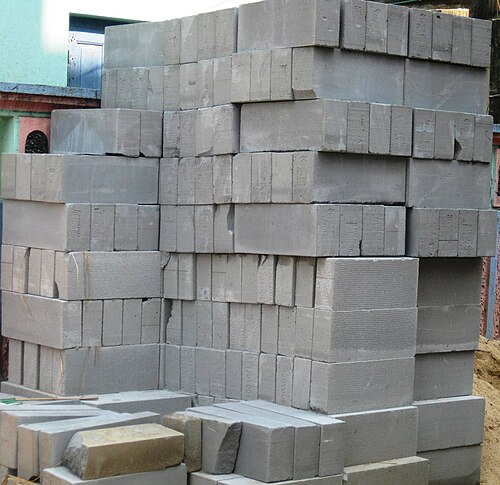

軽量ブロックは、オートクレーブ養生気泡コンクリートを使用して製造することもできます。これらは、膨張粘土骨材ブロックと同様に、その材料固有の断熱特性により、フィンランドや他のスカンジナビア諸国、および中央ヨーロッパの建築に広く使用されています。

ブロックにはモジュールサイズがあり、最も一般的なものは通常（厚さで）「4インチ」、「6インチ」、「8インチ」、「12インチ」と呼ばれます。米国では、コンクリートブロックの公称寸法は長さ16インチ（410 mm）、幅8インチ（200 mm）です。実際の寸法は公称寸法よりも3⁄8インチ（9.5 mm）小さくなります（どの方向でもブロック間のモルタル目地が3⁄8インチになるようにするため）。 ^{[10]アイルランドと}英国では、ブロックは通常、モルタル目地を除いて440 mm × 215 mm × 100 mm（17.3インチ × 8.5インチ × 3.9インチ）です。オーストラリア、ニュージーランド、カナダでは、^[11]ブロックは通常、モルタル目地を除いて390 mm × 190 mm × 190 mm（15.4インチ × 7.5インチ × 7.5インチ）です。

ブロックコアは通常、上面（敷設時）にモルタルを敷く面積が広くなるように、また取り扱いが容易になるようにテーパーが付けられている。ほとんどのコンクリートブロックは2つのコアを持つが、3つや4つのコアを持つユニットも製造されている。また、コアにより、鉄筋を挿入して層をまたいで引張強度を高めることもできる。これは、鉄筋を含むブロックの空隙をコンクリートでグラウトすることで実現される。このようにして補強されたコンクリートブロック壁は、風荷重や地震力などの横方向の力に抵抗する能力が向上する。^{[12]コアには}発泡ポリスチレン（EPS）ブロックフォーム断熱材を充填することも可能で、これにより、結果として得られる壁のR値が大幅に増加し、米国国家エネルギーコードに準拠する。^[13]

特殊な構造を可能にするために、さまざまな特殊な形状が存在します。U 字型のブロック、またはノックアウト ブロックには、空洞内にグラウトで注入された水平補強材を使用して、ボンド ビームまたはリンテルアセンブリを構築できるようにするためのノッチがあります。端に溝があるブロックは「ジャム ブロック」と呼ばれ、ドアを壁アセンブリに固定できます。端に溝があるブロックは、制御ジョイントの構築を可能にし、モルタルを塗っていないブロックの端の間に充填材を固定できます。「ブルノーズ」と呼ばれる丸みのあるコーナーなどの他の機能を組み込むこともできます。さまざまな装飾プロファイルも存在します。^[14]

コンクリートブロックは、仕上げに使うための特定の色や質感を出すために、特別な骨材で調合されることがあります。リブ付きまたはソリッドの2ブロックユニットを分割することで、特別な質感を出すことができます。このような工場で生産されたユニットは、「スプリットリブ」または「スプリットフェイス」ブロックと呼ばれます。^[15]ブロックには、異なるブロックモジュールをシミュレートするために、モルタル目地の幅の溝が入れられることがあります。たとえば、8×16インチ（200 mm×410 mm）のブロックの中央に溝を入れて、8×8インチ（200 mm×200 mm）の石積みをシミュレートし、溝にモルタルを詰めて、実際の目地に合わせて打ちます。^[16]

コンクリートブロックは、一体型の鉄筋とともに造られる場合、コンクリートブロック構造( CBS ) 構造と呼ばれる建物の耐力壁用の非常に一般的な建築材料です。アメリカの郊外住宅の一般的な基礎タイプの 1 つは、「床下空間基礎」です。これは、寸法の木材の床根太が支えられる周囲のコンクリートブロック壁で構成されています。コンクリートブロックで構築できる擁壁は、各層ごとにセットバックするように設計されたブロックを使用して、モルタルや補強材なしで砂の基礎と共に使用するか (重力壁)、またはブロック (通常はブロックの建築様式、またはレンガなどのベニヤで覆われた) をコンクリートの基礎、鉄筋、モルタルと共に使用して構築できます (杭壁)。コンクリートブロック壁のその他の非常に一般的な非構造的用途（特にアメリカの学校）としては、内部の耐火性があり非常に耐久性のある間仕切り壁、および建物エンベロープシステム（硬質フォーム断熱材と空気/蒸気バリア）とベニア（スタッコ、スチール、レンガ、または分割面コンクリートブロック）を取り付けるための外部バックアップカーテンウォールとしての使用があります。

コンクリートブロック壁は、グラウトなし、部分的にグラウトあり、または完全にグラウトありのいずれでも構いません。最後の 2 つは、構造強度を高めます。さらに、コンクリートブロック壁の内部では、構造性能を最大限に高めるために、鉄筋を垂直方向と水平方向の両方に使用できます。鉄筋が配置されているセルは、鉄筋が壁に接着するようにグラウトする必要があります。このため、地震の多い地域では、通常、建築基準法で完全にグラウトされた壁のみが許可されています。構造システムとしてコンクリートブロックを使用する設計エンジニアのガイドとなる米国の設計基準は、石積み基準合同委員会の石積み構造の建築基準要件と仕様(TMS 402/602-16) です。^[17]

コンクリートブロックや石積み壁の圧縮強度は、ユニットの製造に使用されるコンクリートの種類、積み重ねの方向、壁の構築に使用されるモルタルの種類、耐荷重パーティションであるかどうかなど、さまざまな要因に基づいて、約3.4〜34.5MPa（500〜5,000psi）の範囲で変化します。 ^{[18] [19] [20] [21]}

• 石膏ブロック
• 素朴なコンクリートブロック
• フライアッシュレンガ

• Beall, Christine (1987)。建築家、エンジニア、建設業者のための石積み設計と詳細設計（第 2 版）。ニューヨーク: McGraw- Hill。ISBN 0-07-004223-3。
