キヤノンFDレンズマウント

Canon FD レンズマウントは、写真レンズを35mm一眼レフ カメラ本体に接続するための物理的な規格です。この規格は日本のキヤノンが開発し、1971 年 3 月にCanon F-1カメラとともに導入されました。1987 年に新しいEF レンズマウントを使用するCanon EOSシリーズカメラが導入されるまで、Canon SLR 交換レンズマウントシステムとして使用されました。FD マウントは、FD システムで導入された最後のカメラである 1990 年の Canon T60 のリリースから、 1992 年のCanon New F-1製品サイクルの終了まで使用されました。

FDマウントはキヤノンの以前のFLマウントと機械的に互換性があり、FLマウントに代わるものであり、FLマウントはRマウントに代わるものである。FDマウントカメラはFLレンズを絞り込み測光モードで使用でき、Rレンズもマウントできるが、手動絞りと絞り込み測光で使用する必要がある。^{[2] : 147}

キヤノンは公式には説明していないが、他の人たちは「FD」という名称の意味を解明しようと試みている。そのような試みの 1 つは、「FD」という表記は「絞り制御用のデュアル リンクを備えたフォーカル プレーン シャッター」の略であるというものだが、実際には 2 つのリンクと 2 つの信号 (自動絞りレバー、絞り信号レバー、フル絞り信号ピン、自動露出ロック ピン) があった。これは、「フォーカル プレーン シャッター、リンク マウント」を意味するとされる「FL」という名称を使用した以前のレンズ シリーズの 2 倍である。^{[引用が必要]}

21 年を超える生産期間を通じて、キヤノンは 7.5mm から 1,200mm までの 134 種類の FD レンズを 17 種類の固定焦点距離と 19 種類のズーム範囲で発売しました。これは、これまでで最も広範なマニュアル フォーカス レンズ ラインの 1 つです。^{[引用が必要]}

キヤノンFDシステムは1970年代から1980年代にかけて絶大な人気を博し、プロの写真家の間で市場シェアを確立・拡大するとともに、100万人を超える一般ユーザーに普及しました。実際、キヤノンAE-1カメラだけでも販売台数が100万台を超えました。^[3]

キヤノンは、全電子式EFマウントの開発を決定し、FDマウントを廃止した。そのため、オートフォーカス機能が限定されたFDマウントシステムは現在では商業的に廃止されており、キヤノンFDカメラとレンズは中古市場で低価格で入手できる。このため、このシステムは、最高の光学品質を求めるがオートフォーカス機能は必要としない35mmフィルムカメラの写真家にとって非常に魅力的である。 ^{[4] [5]}

FD レンズは、適切なアダプターを使用することで、多くのミラーレス一眼カメラで使用できます。オートフォーカス機能はありませんが、一部のユーザーの間では現代のレンズの代替として人気があります。

FDレンズ マウントは、一般的な 3 フランジ バヨネット アタッチメントのバリエーションであるブリーチ ロックマウントです。バヨネットよりもブリーチ ロックの利点は、レンズをマウントしたときに、ボディとレンズの接触面も信号機構も互いに回転しないことです。これにより、機械的な摩耗が防止され、レンズとフィルム間の非常に正確な距離が短縮されたり、レンズとボディ間の通信エラーが発生したりすることが考えられます。

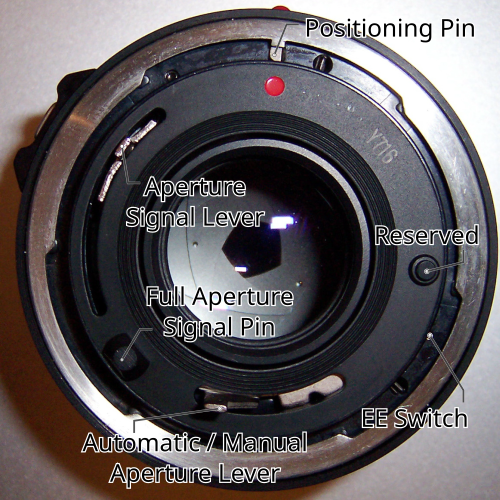

レンズとボディの間で機械的に情報を伝達するレンズマウント上の主要なピンとレバーには以下のものがある: ^{[1] : 12–13}

• 自動/手動絞りレバー – シャッターが押されたときに、絞りリングで選択された位置まで絞りを絞り込みます。レンズをRマウントの初期のカメラ本体に取り付けた場合など、レンズを手動絞りモードでのみ動作させるには、これを反時計回りに完全に動かします（レンズの背面から見て）。
• 絞り信号レバー – レンズで選択された絞りをボディ内メーターに送信し、正確な測光情報を提供しながらフル絞り表示を可能にします。
• フルアパーチャー信号ピン – ボディに取り付けられたレンズの最大絞りを送信します
• EEスイッチピン - 絞りリングを「 A」または「o」に動かしてレンズがシャッター優先自動露出に設定されていることをボディに知らせます。

レンズを取り付けるには、位置決めピンを上部のバヨネットラグの対応するノッチ（12時の位置）に配置し、ブリーチロックリング（第1世代FDレンズの場合）またはレンズ本体（新しいFDレンズの場合）を時計回りに（レンズの前面に向かって）回転させて、レンズを本体に固定します。^{[1] ：10–11}

キヤノンのFD式ブリーチロックの第一世代では、以前のRシリーズやFLシリーズのレンズと同じ回転マウントリングがレンズの背面に使用されていました。レンズ本体自体はマウントのために回転しませんでした。^[2]レンズがカメラに取り付けられていないときにブリーチロックリングが動かないようにする小さなピンがあります。^{[1] : 10–11}小さな欠点は、バヨネットよりもレンズ交換がやや遅いことです。

ブリーチ リング FD レンズには 3 つのバージョンがあります。

1. 最初のバージョンには、クロームメッキのフロントバレル（「クロームノーズ」という愛称）と自動露出用の緑色の「o」が付いていました。
2. 2 番目のバージョンでは、前面のバレルが黒色で、自動露出用の緑色の「o」がまだ付いていました。
3. 3 番目のバージョンには、黒い前部バレルと、自動露出を表す緑色の「A」がありました。これらの異なるバージョンについては、以下のバリエーションで詳しく説明します。

1979年にNew FDとして初めて販売された第2世代のFDレンズは、バヨネットマウントレンズのように取り付けられており、写真家はレンズ本体全体をひねって取り付けたり取り外したりしますが、実際の合わせ面は依然として固定されています。 ^[6] これにより、ブリーチロックマウントの利点が保持され、バヨネットの利便性が可能になりました。レンズコーティングを示すSCまたはSSCの文字は、レンズに付けられなくなりました。キヤノンの資料には、新しいFD 50mm F1.8を除くすべての新しいFDレンズにSSCコーティングが施されていると記載されていました。キヤノンは後に、精密な機械的結合がない バヨネットスタイルのマウントをEOSシステムのEFレンズに選択しました。

FD マウント システムは、その前身であるFLと同様に、自動絞り機能を可能にしましたが、それに加えて、新しい信号ピンが開放絞り測光をサポートしました。絞りダイヤルの「自動」設定用の 2 番目の信号ピンと、カメラが絞りの開き具合を設定できるようにするリンケージにより、インテグラル オート露出が可能になりました。これを使用した最初のカメラは、サーボ EE ファインダーを装備した1971 年のCanon F-1でした。その後、1973 年のCanon EFには自動露出が組み込まれ、1976 年以降、 非常に人気のあった Canon A シリーズカメラ ( AT-1を除く) にも自動露出が組み込まれました。

したがって、1970 年後半に製造された最初の FD レンズから、すべての FD レンズは、シャッター優先モードと絞り優先モードの両方を使用して、絞り開放測光と複数の自動露出 (AE) モードをサポートする機能を備えていました。プログラム AE もレンズ マウントを変更せずに可能でしたが、導入当時、Canon は FD ラインに AE カメラ本体を持っていませんでした。これは、1970 年に他のカメラやレンズ メーカーが匹敵できなかった Canon の設計上の勝利でした。他のすべてのカメラ メーカーは、絞り開放測光、および後に AE やプログラム AE 操作を可能にするために、レンズ マウントに 1 つ以上の変更を加える必要がありました。

FD マウントは、オートフォーカスに必要なレンズとボディ間の電気的または機械的な通信をサポートしていません。これが、FD マウントが廃止された主な理由です。(以下に説明する FD レンズマウントから拡張された 3 つの AC シリーズ レンズは例外です)。キヤノンは他のメーカーと同様に、マウントをオートフォーカスをサポートするように適応させることもできましたが、代わりに過去と決別し、電気信号と制御をサポートするまったく新しいインターフェイスを設計することを選択しました。

• Canon FDレンズのバージョン
•
  50ミリメートル絞り値/1.4、砲尾リング バージョン 1 (「クローム ノーズ」)
•
  55ミリメートル1.2倍SSC、ブリーチリングバージョン2（黒鼻、緑o）
•
  50ミリメートル絞り値/1.4SSC、ブリーチリングバージョン3（黒鼻、緑A）
•
  50ミリメートル絞り値/1.4、新FD

最も初期のブリーチロック式 Canon FD レンズ (1970-1973) は、通常、前面のクロム (銀) フィルター リングで認識できます (このリングには、適切なレンズ フードを取り付けるための独自のバヨネットが含まれています)。「クロム ノーズ」レンズというニックネームのこれらのレンズは、「SC」(スペクトラ コーティング) と「SSC」(スーパー スペクトラ コーティング) という 2 つの新しい独自のレンズ コーティングを使用していましたが、どちらのコーティングもレンズの前面には表示されていませんでした。これらは両方ともマルチ コーティングでしたが、2 つの品質等級を示していました。「クロム ノーズ」シリーズでは、大口径の 55mm f/1.2、55mm F1.2 AL (非球面)、および 7.5mm 魚眼レンズのみが SSC コーティングを使用していました。この最初の FD レンズ シリーズには、後に変更される他の特徴も共通していました。ブリーチロックリングはカメラ本体に取り付けなくても自由に回転でき、絞りリングの目盛りの端には自動絞り操作を示す緑色の「o」が付いていましたが、当時はサーボ EE ファインダーを取り付けた F-1 本体でのみ可能でした。絞りリングは「o」のオン/オフを自由に回転できましたが、レンズの背面にある小さな AE スイッチピン (絞りリングを「o」に回転させると出てくる) のせいで、ボディの適切な場所に適切な小さな穴が開いていない限り、これを行うことができませんでした。クロームノーズでクロームフロントバレルのない第 1 世代の FD レンズもあります。いくつかの広角レンズと一部の望遠レンズには黒いバレルがありますが、日付コード、絞りロックボタンの欠如、自由に回転するブリーチリングにより、これらは第 1 バージョンの FD レンズグループに分類されます。

クロームバレル前面を廃止した第 2 シリーズのブリーチロック FD レンズ (1973-1976) では、レンズ前面に白で「SC」または赤で「SSC」が刻印されています。SSC コーティングは、このシリーズのほとんどのレンズに拡張されました。基本的な SC コーティングは、ほとんどの場合、最も安価なレンズに限定されていました。これらの第 2 世代のブリーチリング FD レンズには、まだ緑色の「o」がありましたが、今度は絞りリングにクロームロックボタンがあり、レンズを「o」に取り付けたり、レンズを「o」から外したりするには、このボタンを押す必要がありました。カメラ本体に AE スイッチピンホールがない限り、レンズを「o」に取り付けることはできませんでした。また、レンズが「o」に設定されていると、EE/AE 以外のボディにレンズを取り付けることはできませんでした。ブリーチリングには、リアキャップを装着するかレンズをボディに取り付けない限り回転しないようにするロックが装備されました。さらに、レンズを取り付けると、レンズをしっかりと固定できるようにブリーチ リングがわずかに回転します。ブリーチ リングがロック位置にあるとき、 絞りは完全に開きます。

1976 年からブリーチ リング FD レンズの生産終了 (1980 年頃) まで製造された 3 番目のバージョンでは、緑色の「o」が緑色の「A」に変更され、クロームの絞りリング ロック ボタンがクロームから黒に変更されました。ブリーチ リングは、マウントしない限りロックされたままで、レンズのマウントを容易にするために、スプリング ローデッド ツイストも引き続き使用されていました。3 番目のバージョンの FD 50mm F1.8 レンズには、サイズと重量を削減するためにプラスチック製のフロント バレルも採用されました。これは、古い、大きくて重い「F シリーズ」ボディよりも小型で軽量な Canon A シリーズ カメラの導入に対応していました。

1978年にニューFDシリーズ（通称「FDn」） が導入され、レンズ前面にコーティングの種類が指定されなくなりました。これらのレンズはすべてSSCコーティングが施されましたが、50mmレンズだけは例外でした。f /1.8レンズ。新しい FDレンズは、レンズのベースにある四角い金属製のリリース ボタンにブリーチ リングが置き換えられているため、簡単に識別できます。レンズを取り付けると、合わせ面を除いて本体全体が回転します。この設計により、精密なブリーチ ロックの利点とバヨネット マウントの容易さが実現しました。

オリジナルのブリーチロック FD レンズとNew FDレンズは機能的に完全に互換性があり、どの FD カメラ本体でも使用できます。New FD と以前のレンズの間には、 Canon New F-1本体で AE ファインダー FN を絞り優先 AE モードで使用する場合にのみ、わずかな操作上の違いが生じます。New FD レンズの絞りリングはレンズの後部により近い位置に配置され、光学プリズムを介して新しい F-1 のファインダーで絞り値を確認できます。以前のレンズの絞りスケールはプリズムと正しく位置合わせされていないため、見えません。

最高の光学性能と機械性能を求める写真家のために、FDレンズの強化されたシリーズが用意されました。これらのレンズは、より堅牢な機械構造に加えて、研磨された非球面、蛍石光学素子、超低分散ガラスなどのさまざまな特殊技術を使用していました。キヤノンはこれらの手段を使用して、レンズ設計の極限、つまり広い絞りと極端な焦点距離で優れた光学性能を実現しました。非球面は、非常に広い絞りでの広角レンズと標準レンズの性能を改善しました。超低分散と蛍石素子は、長い焦点距離での色収差を事実上排除しました。^[7]

これらのレンズの初期バージョンでは、レンズ前面に「AL」、「非球面」、または「蛍石」の表示がありました。1979 年以降の「New FD」バージョンでは、すべてのエキゾチックな技術が「L」という単一の名称で認められました (一般に「高級」または「非球面L」を示すと考えられています)。キヤノンは、EOS カメラ用の現在の EF および RF オートフォーカス レンズで「L」の名称とレンズ前面の有名な赤いリングを継続しており、このシンボルは現在正式に「高級」を表しています。

FD シリーズには、アマチュア写真家をターゲットにした、近接フォーカス機構を備えたズーム レンズが多数含まれていました。このシリーズには、50mm、100mm、200mm の 3 つの真のマクロ レンズも含まれていました。これらは、非常に近接フォーカスが可能で、近距離撮影時のフィールドの平坦性が補正されていました。50mm と 100mm は、等身大の再現を可能にする延長チューブ付きで販売されました。200mm は、追加の延長なしで等身大に到達できます。

キヤノンはFDマウント用に7つの専用レンズを提供した。35mmf /2.8 ティルトシフトレンズは、遠近感をコントロールするためにレンズを軸から ±11mm シフトするコントロールを備えた遠近感コントロールレンズです。シフトに加えて、被写界深度コントロールのために ±8 度傾けることもできます。両方の動きを同時に行うことができます。ブリーチロックマウントを使用していますが、絞りを手動で操作し、絞り込み測光で使用する必要があるため、文字通り FD レンズではありません。

85mmf /2.8 ソフト フォーカス レンズはポートレート用に設計されています。写真家はフォーカス リングを前後にスライドさせることで、 3 段階の球面収差を導入できます。絞りもソフト フォーカス効果の程度に影響するため、さまざまな結果を得ることができます。このレンズは標準の短望遠レンズとしても使用できます。FD のすべての機能を備えています。

リフレックス500mmf /8レンズは、中央遮蔽を備えたすべてのミラーレンズのユニークな特徴を共有する、光学品質の高い超望遠反射屈折レンズです。絞りはf /8、FD信号とコントロールがありません。手動または絞り込み測光モードで使用する必要があります。

キヤノンは2つの魚眼レンズも製造した。7.5mmf /5.6は円形魚眼レンズで、23mmのイメージサークルに180度の視野を描きます。これは技術的にはFLレンズであり、手動で絞り操作し、絞り込み測光を行う必要があります。15mmf /2.8 はフルフレームの魚眼レンズで、魚眼レンズの大きな樽型歪みを伴い、35mm フレームの対角線を横切る 180 度の視野をレンダリングします。FD のすべての機能を備え、自動露出で使用できます。両方のレンズに内部フィルターが含まれています。

残りの特殊レンズは20mmf /3.5と35mmf /2.8 マクロ写真レンズ。顕微鏡の対物レンズと同様に、FDオートベローズに取り付けると、それぞれ4倍～10倍と2倍～6倍の倍率が得られます。FDアダプターを介してベローズでのみ使用できます。アダプターは機械的にカメラに直接取り付けることができますが、光学的に機能することはできません。これらは厳密にはFDレンズではありませんが、システム全体の一部であるため、ここに記載されています。^[8]

FD マウントがEOSシステムによって廃止される前に、キヤノンは4 つのオートフォーカス レンズを製造しました。これらのうち、FD 35-70mm f/4 AFのみがすべての FD カメラでオートフォーカスが可能でした。その他の AC レンズは、T80カメラでのみオートフォーカスを提供しました。

FD 35-70mm f/4 AFは完全に独立したオートフォーカスシステムを搭載しており、世界初のオートフォーカスズームレンズの一つであった（最初のレンズはペンタックスME Fであった^[9]）。オートフォーカスシステムはレンズ側面のボタンで起動し、カメラ本体との通信は行われなかった。静止した被写体に対しては適度な精度であったが、スポーツなどの動く被写体に対しては実用的なソリューションとはなり得なかった。^[10]

さらに開発が進み、FDマウントのAC派生型が誕生した。AC 50mmを含む3本のACレンズが製造された。f /1.8、AC35-70mmf /3.5-4.5、AC 75-200mmf /4.5 。これらはすべて、1985年4月にキヤノンT80カメラと同時に発売された。T80は、ACレンズのAF機能を利用するために製造された唯一のカメラだった。レンズは、電気接点を追加した改造FDマウントを介してT80と通信した。絞りリングがなかったため、自動露出モードでのみ使用可能だった。それ以外はFDマウントと同一であり、絞りを制御できるFDマウントカメラでは手動でフォーカスを合わせることができた。ACラインは、EFシリーズの開発を考えると行き詰まりであることが判明し、キヤノンは、製造した残りの3台のFDマウントカメラ、New F-1、T90、およびT60でこの機能を放棄した。

FD マウントの42mmフランジ焦点距離は、他のほとんどのレンズマウントよりも短いです。そのため、フランジ焦点距離が長い他の時代のカメラのレンズは、適切なアダプターを使用して Canon FD マウントカメラに取り付けることができ、無限遠フォーカスを維持できます。FD レンズは、フランジ焦点距離が長い他のカメラに取り付けることができますが、アダプターに光学補正要素が含まれていない限り、レンズは無限遠に焦点を合わせることができません。光学補正要素は、元の FD レンズの光学設計の一部ではないため、画質が損なわれる可能性があります。

EFレンズマウントのフランジ焦点距離が44mmのEOSカメララインの導入に続いて、キヤノンは、特定のFD望遠レンズをEOS本体で使用できるようにするアダプターを短期間販売しました。このアダプターには高品質の補正光学系が含まれており、1.26倍のテレコンバーターとして機能しました。焦点距離が200mm未満のレンズや、突出した光学系に干渉するレンズには使用できませんでした。このアダプターは、高価なFD望遠レンズを所有するプロユーザーの変換の初期コストを軽減することを目的として、限定数で生産されました。当初の価格は250ドルでしたが、現在では希少で高値になっており、中古市場で約1,000ドルで販売されています。他の安価なアフターマーケットのFDからEOSへのアダプターも入手可能で、特に大口径で画像品質が大幅に低下する代償を払って使用できます。^[11]

機械の熟練した写真家や技術者は、Arri PL マウントや Canon EF マウントなどの代替マウントを使用して FD レンズを改造することに成功しました。

FD レンズは、Canon レンズマウントアダプター B を使用して、Canon レンジファインダーカメラまたは他のLeica スクリューマウントカメラに取り付けることができますが、レンジファインダー連動フォーカスは失われます。

FD レンズは、2008 年の導入以来、マイクロフォーサーズ システムで定期的に使用されています。フランジ焦点距離はわずか 20 mm で、クロップ ファクターは2 倍であり、元の 24 x 36 mm フィルム フレームと比較して視野が半分になります。

2012年現在、キヤノンEOS Mミラーレスカメラの導入により、ほぼすべてのFDまたはFLレンズは補正レンズを必要とせずに無限遠フォーカスに対応できるようになり、解像度、コントラスト、歪みの性能を損なうことなく撮影できるようになりました。EOS-Mは18メガピクセルのAPS-Cセンサーを搭載しており、1.6倍のクロップファクターを維持しながら、他のキヤノンEF-S APS-Cサイズセンサーと同等の画質と解像度を提供します。FD/FLレンズは手動でフォーカスする必要があり、測光は絞り優先で行われます。^[12]

FD レンズは、光学補正のないシンプルな機械式アダプターを使用して、フランジ焦点距離が短い現在のミラーレス デジタル カメラに取り付けることもできます。FD レンズ、特に広角および超広角の f/2.8、f/2、f/1.4 のバリエーションは、これらのミラーレスフォーマットでのビデオ撮影に人気のオプションであることが実証されています。

• キヤノン F-1 (1971)
• キヤノン FTb (1971)
• キヤノン FTbn (1973)
• キヤノンEF（1973）
• キヤノンTLb（1974）
• キヤノンTX（1975）
• キヤノン F-1n (1971 F-1 の若干の改良) (1976)

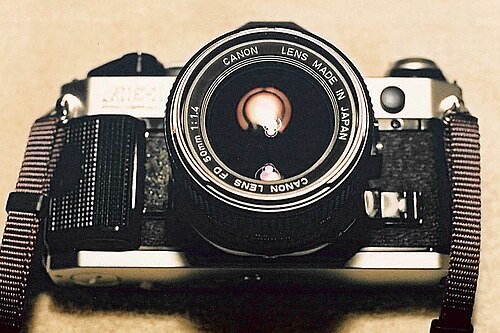

• キヤノン AE-1 (1976)
• キヤノン AT-1 (1976)
• キヤノン A-1 (1978)
• キヤノン AV-1 (1979)
• キヤノン ニューF-1（F-1の全面再設計）（1981年）
• キヤノン AE-1 プログラム(1981)
• キヤノン AL-1 (1982)
• キヤノン T50 (1983)
• キヤノン T70 (1984)
• キヤノン T80 (1985)
• キヤノン T90 (1986)
• キヤノン T60 (1990)

•

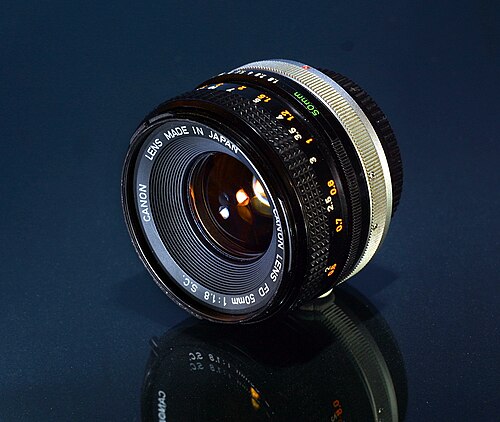

  FD50mmf /1.8SC（クロームロックリング）
•

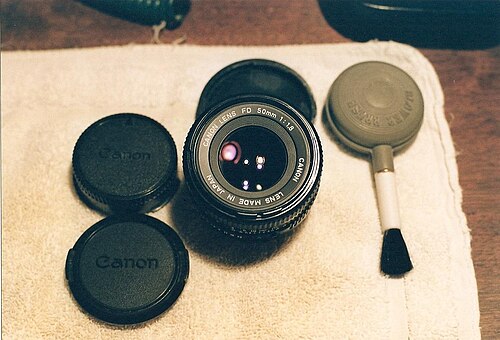

  新しいFD50mmf /1.8
•
  新しいFD135mmf /3.5; クロムロックボタンに注意
•
  新しいFD 35-70mm3.5 ～ 4.5倍

FD シリーズには、7.5mm から 800mm までのすべての標準焦点距離のレンズが含まれています。24mm から 500mm までの各焦点距離で、少なくとも 2 つの異なる最大絞りが提供されました。

FDレンズの初代は、FLやRシリーズのレンズと同様に、ベースに銀色のロックリングが付いていました。ロックリングを回すだけでレンズをカメラ本体に固定でき、レンズ本体は固定されたままです。^[13]後期のNew FDレンズには、クロームレンズリリースボタンが付いた黒いマウントが付いています。^[14]

以下に挙げたレンズの中には、1世代のみで販売されていたものもあることに注意してください。両世代にまたがる同じ焦点距離と最大絞りのレンズは、マウントが変更されただけでなく、New FD世代では一般的に小型軽量化され、フィルター径も小さくなっていました。^{[1] [15]}

特別限定生産

• 800mm f/3.8ミラー^[147]
• 2000mm f/11ミラー^[147]
• 5200mm f/14ミラー^[147]
• さらに、1200mmf /5.6Lレンズは1984年の夏季オリンピックで開発され使用されたが、FDレンズとして販売されることはなかった。そのレンズのすべてのコピーは日本のキヤノン本社に送り返され、EFマウントに変換され、EFレンズとして販売された。^[148]

マクロレンズ

• マクロレンズ 20mm f/2.8
• マクロレンズ 35mm f/2.8

ここに記載されているキヤノンが販売するファーストパーティレンズに加えて、コシナ、キロン、シグマ、ソリゴール、タムロン、トキナ、ビビターなど、多数の OEM およびサードパーティメーカーがキヤノン FD マウントのレンズを製造しています。
