スティック上のキャッシュ

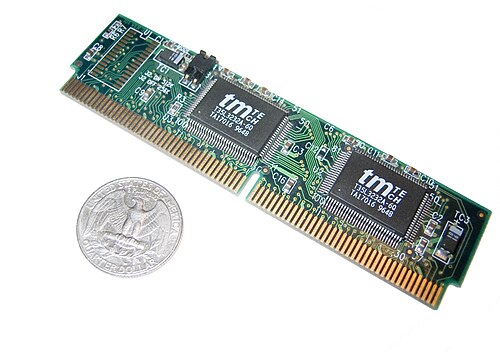

COASt は「 cache on a stick 」の略で、コンピュータのL2 キャッシュとして使用されるSRAM を含むモジュールのパッケージ規格です。COASt モジュールはやや大きめのSIMMモジュールのように見えます。これらのモジュールは 1990 年代前半から中頃にかけて Apple や PC プラットフォームで人気がありましたが、新しいコンピュータではキャッシュはCPUまたはマザーボードに組み込まれています。COASt モジュールはマザーボードをキャッシュから切り離し、さまざまな構成を作成できるようにしました。低コストのシステムはキャッシュなしで実行できますが、より高価なシステムには 512 KB 以上のキャッシュが搭載されています。後の COASt モジュールにはパイプライン バースト SRAMが搭載されました。

この規格はもともと、モトローラによって幅 4.33 ～ 4.36 インチ (110 ～ 111 mm)、高さ 1.12 ～ 1.16 インチ (28 ～ 29 mm) と定義されました。この規格は90 年代前半から中頃にかけて多くのApple Macintoshに採用されていましたが、Mac がPowerPCプラットフォームに移行した際に姿を消しました。

Intel は、 Pentiumシステムにも COASt 標準を採用しており、1998 年後半には、 430VX や 430TX などのIntel チップセットを使用する Pentium MMX システムにも採用されていました。その後、Intel はこのアーキテクチャを CPU と組み合わせ、 CPU と個別のキャッシュ チップの両方を含むスロット 1 CPU カートリッジを作成しました。

COASt モジュールが差し込まれたスロットは、小さな回路基板とその端にある導体にちなんで「CELP」または「カード エッジ ロー プロファイル」と名付けられました。回路基板の両側に 80 個の接点 (合計 160 個) があり、0.050 インチ間隔で配置されています。また、接点 42 と 43 の間には識別用の切り込みがあります。

COASt モジュールは、32 バイトの 8192 または 16384 ラインとして構成された 256K または 512K のダイレクト マップ キャッシュを提供しました。64 ビットのデータ バスにより、キャッシュ ラインを 4 サイクル バーストで転送できました。

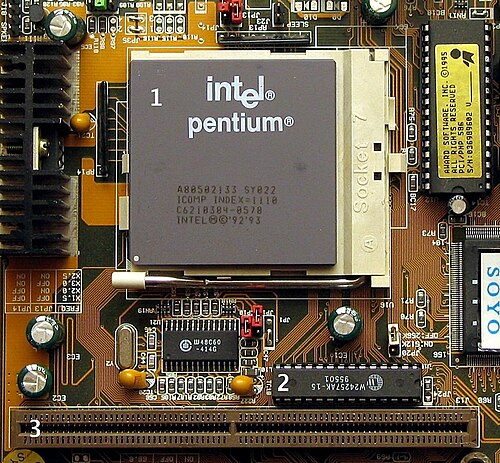

モジュールには、256K または 512K の高速パイプライン バーストSRAMと、キャッシュ タグを保存するための 1 行あたり 8 ビットまたは 11 ビットのさらに高速なスタティック RAM が含まれていました (モジュールは 11 行のピンを提供しますが、多くのマザーボードとモジュールは 8 行しか提供しませんでした)。一部のバリアント (右に図示) では、タグ RAM がマザーボードに配置され、メイン キャッシュ RAM のみがモジュールに配置されました。

まず 256K モジュールについて考えてみましょう。8 ビットのタグでは、キャッシュ サイズの 256 倍、つまり 64 MiB までのメモリをキャッシュできます。11 ビットのタグでは、最大 512 MiB をサポートします。各キャッシュ ラインには、キャッシュ コントローラに格納される有効ビットとダーティ ビットもあります (合計サイズは 16 K ビット、つまり 2 K バイト)。

512K モジュールには 2 倍のキャッシュ ラインが含まれているため、同じキャッシュ可能なメモリ サイズをサポートするのに必要なタグ ビットが 1 つ少なくなります。残りのタグ ビットは、代わりにキャッシュ ライン ダーティ ビットを格納するために使用され、キャッシュ コントローラの 16 K ビットすべてが有効ビットとして使用されます。
