16 A 250 V 3P+E+N 9h ソケットとプラグ。丸いプラグ シュラウドには、ソケットの対応するスロットと嵌合する位置合わせキーがあります。メス ソケットには、標準では必須ではない 2 つの追加のディボットがありますが、ソケットを分解するためのネジへのアクセスを提供します。嵌合すると、ソケットのスプリング式カバーがプラグの上部に見えるラグに引っ掛かり、2 つがロックされます。
一般仕様
幅	250
ピン	3～5(+1)
電気
最大電圧	1,000V
最大電流	800A
ピン配置
200～250 VAC (青) 16/20 A 2P+E 6h ソケット、単相 AC 電源用。ほぼ縮尺どおりに描かれています。下から時計回りに PE、L、N。
200～240 / 346～415 VAC (赤) 125/100 A 3P+N+E 6h ソケット、三相 AC 電源用。ほぼ縮尺どおりに描かれています。下から時計回りに: PE、L1、L2、L3、N。
体育	保護地球	地面
いいえ	中性
L1	1行目	（AC）フェーズ1
L2	2行目	（AC）フェーズ2
L3	3行目	（AC）フェーズ3
PP	パイロットピン	（オプション）アーク放電を制御するためのラストメーク、ファーストブレーク

IEC 60309（旧称IEC 309およびCEE 17 、 CENELECによりEN 60309としても発行）は、国際電気標準会議（IEC）による「産業用プラグ、ソケットコンセント、カプラ」に関する一連の国際規格である。これらは、北米では「ピン＆スリーブ」コネクタ^{[1] 、エンターテインメント業界では「CeeForm」コネクタ[2]}とも呼ばれる。この規格で許容される最大電圧は1000  V DCまたはAC ;最大電流、800  A ; 最大周波数は、500  Hz。周囲温度範囲は-25℃～40℃です。^[3]

供給される電流と対応する位相数に応じて、異なるサイズのピン数を持つさまざまなプラグとソケットがあります。コネクタは一般に、電圧と電流の定格、一般的な構成 (ピン数)、および回転位置合わせ (「キーイング」) によって指定されます。コネクタは最低IP44の耐候性定格を備えているため、屋外でよく使用されます。また、特殊な機能 (高電流定格や三相設備など) が必要ない状況でも、家庭用電気製品をソケットに接続しないようにするために使用されることがあります。これは、「通常の」家庭用プラグが適合しないためです。

ケーブルコネクタとソケットは、使用される電圧範囲と周波数に応じてキーと色分けされています。50～60 HzのAC電源の一般的な色は、100～130ボルトでは黄色、200～250ボルトでは青、380～480ボルトでは赤です。青い接続金具は、屋外機器用の耐候性外部ソケットを提供するためによく使用されます。キャンプでは、大きな32 Aの青い接続金具が固定式キャラバンに電力を供給し、小さな16 Aの青い接続金具が旅行用キャラバンやテントに電力を供給します。黄色の接続金具は、英国の建設現場に変圧器で絶縁された110 V電源を提供して感電のリスクを減らすために使用され、この用途は建設現場環境以外での電動工具の使用にも波及します。赤い三相バージョンは、三相ポータブル機器に使用されます。

IEC60309-1 規格

「産業用プラグ、ソケットコンセント、カプラ」は、一般的な機能要件と安全要件を規定しています。^[4]

IEC60309-2 規格

「ピンおよびコンタクトチューブアクセサリの寸法互換性要件」は、標準化された構成のピンおよびコンタクトチューブを備えたプラグおよびソケットコンセント、ケーブルカプラ、および機器カプラに適用されます。

IEC60309-3 規格

「爆発性ガス雰囲気で使用するプラグ、ソケット コンセント、コネクタ、および機器用インレットに関する特別要件」。この規格は 1998 年に廃止されました。

IEC60309-4 規格

「インターロック付きまたはインターロックなしのスイッチ付きソケット コンセントおよびコネクタ」は、定格動作電圧が 1000 VDC または VAC、500 Hz を超えず、定格電流が 800 A を超えない、IEC 60309-1 または IEC 60309-2 に準拠したソケット コンセントまたはコネクタとスイッチング デバイスを単一の筐体内に組み合わせた自己完結型製品に適用されます。

IEC60309-5 規格

「低電圧陸上接続システム (LVSC) のプラグ、ソケット コンセント、船舶コネクタ、船舶インレットの寸法互換性と互換性の要件」は、IEC/IEEE 80005–3 で説明されている専用の陸上供給システムに船舶を接続することを目的とした、単一タイプのプラグ、ソケット コンセント、船舶コネクタ、船舶インレットに適用されます。

標準化はもともと CEE ( Commission internationale de réglementation en vue de l'approbation de l'équipement électrique ) によって行われ、 1985 年にIECEE ( International Commission on the Rules for the Approval of Electrical Equipment )となり、現在はIECの一部となっている。(これは家庭用 AC プラグの「CEE 7」シリーズを作成したのと同じ機関である。) 産業用ソケットは 1960 年代にCEE 17シリーズで標準化され、これは英国で BS 4343 として採用され、現在は IEC 60309 規格となっている。^[5]

この規格には、国際 (シリーズ I とみなされる) および北米 (シリーズ II とみなされる) の両方のアプリケーションに推奨される電流定格とワイヤ ゲージが含まれています。

シリーズ I の推奨電流定格 (アンペア) は 16、32、63、125、250、400、630、800 で、ワイヤ ゲージは mm ²で指定されます。

シリーズ II の推奨電流定格 (アンペア単位) は 20、30、60、100、200、300、350、500、600 で、ワイヤ ゲージはAWGおよび円形ミルとして指定されます。

IEC 60309-2 コネクタには、IP44 (防滴)、IP67 (防水)、および IP66/IP67 (防噴流/防水) のタイプがあります。いずれの場合も、定格は取り外し時または嵌合時に適用されますが、嵌合プロセス中には適用されません。

より一般的な IP44 型は、ソケットの上にバネ式のヒンジ付きキャップが付いています。プラグを挿入すると、キャップがプラグの突起に引っ掛かり、プラグを所定の位置に保持します。固定コネクタは通常、水の浸入を防ぐために下向きに取り付けられます。

IP67 および IP66/IP67 バリアントには、2 つのコネクタを密閉するガスケットとツイストロック リングが含まれています。

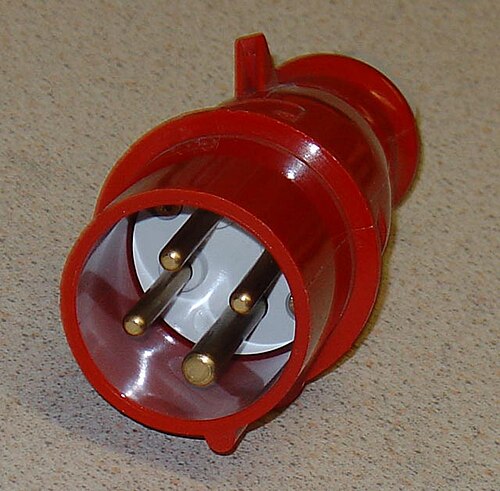

プラグには、円形に配置された円筒形のコネクタ ピンがあり、アース ピンの直径は他のピン (ライン/ニュートラル用) より 2 mm (0.079 インチ) 大きくなっています。オス コネクタの円形シュラウドで囲まれており、メス コネクタの対応する凹部に収まります。

規格では3、4、5ピンのコネクタが定義されていますが、7ピン（円形に6本、中央に1本）の非標準型も市販されており、^{[6]これは3相モーターの}スターデルタ始動に使用できます。

定格 63 A および 125 A のコネクタには、オプションで 6 mm のパイロット コンタクトを装備できます。コネクタの中央にあるこの小さなピンは他のピンよりも短く、プラグとソケットを接続するときに他のすべてのピンの後に「接続」し、取り外すときに最初に「切断」するように設計されています。これは負荷をオフにするために使用されます。負荷がかかった状態で取り外すとアークが発生し、プラグとソケットの両方が損傷し、ユーザーが負傷するリスクがあるため、これは便利です。

パイロット ピンは、4 ピンおよび 5 ピン コネクタのメイン コンタクト サークルの中央にあります。3 ピン (2P+E) コネクタでは、アース ピンの反対側のコンタクト サークルにあります。その他のコネクタは、パイロット ピン用のスペースを確保するために、小型のコネクタの 120° ではなく、アース ピンの両側に 105° の位置にあります。

この規格では、最大 50 VAC の超低電圧および 16 または 32 A の電流用に、追加の異なる設計が指定されています。これはIEC 60906 DC コネクタに似ていますが、サイズが大きくなっています。

オスプラグには、長さ 20.5 mm の 6 mm ピンが 3 本、12 時の位置から始まり、直径 15.4 mm の円の周りに等間隔で配置されています。これらのピンは、内径 36 mm、外径 42 mm の 23 mm 長のシュラウドで囲まれています。主キーの反対側のピンはオプションで、省略して 2 ピンのバリエーションにすることができます。オスプラグ シュラウドの内面は、6 時の位置で平らになっています。メスソケットの対応するキーと嵌合するために、オスプラグ シュラウドに 1 つまたは 2 つの溝が切られています。6 時の位置には必須の主溝があり、12 時の位置にはオプションの副溝があります。

メスソケットでは、メジャーキーは 6 時の位置で 4 mm の深さです。メジャーキーの幅によって電流定格が決まります。32 A プラグの溝は 5 mm 幅と狭く、16 A プラグの溝は 8 mm 幅と広いため、32 A プラグは 16 A ソケットで使用できますが、16 A プラグは 32 A ソケットでは使用できません。オプションのマイナーキー溝は、どちらの電流定格でも同じ寸法です。12 時の位置で 4 mm 幅で、シュラウドに切り込まれた追加の 5 mm 幅の溝と噛み合います。

ハウジングの色は、利用可能な電力の種類を示します。主な区別は、定格動作電圧によって次のように行われます。

カラー コードに加えて、コネクタには 12 の位置のいずれかのキーが付けられており、互換性のない使用電圧が接続されないようになっています。次の表に示すように、異なる電圧と周波数の組み合わせは、アース ピン (または、アース ピンのないコネクタの場合は、マイナー キーウェイと呼ばれるプラスチックの突起) の位置によって区別されます。アース ピンは、すべてのピンがある円の周囲に 30° 間隔で配置された、時計の位置1h から 12h で表される 12 の位置のいずれかにあります。さまざまな位置は、ソケットの開いた側から見た場合の基準です。6 時 (6h、180°) の位置は、メジャー キーウェイと同じ角度で、下向きになっています。メジャー キーウェイは、ソケットのノッチと揃うプラグ シュラウドの突起です。アース ピンは他のピンよりも直径が大きく、間違ったタイプのプラグがソケットに挿入されるのを防ぎます。

超低電圧コネクタはキーイングもサポートしていますが、この場合の角度はマイナーキーの位置であり、メジャーキーが 6h の位置 (180°) にあると想定しています。マイナーキーの位置 5h、6h、7h はメジャーキーと重複するため使用できませんが、キーイングなしのバリエーションが存在します。

注記

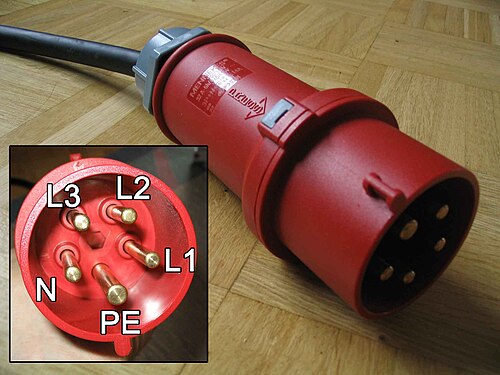

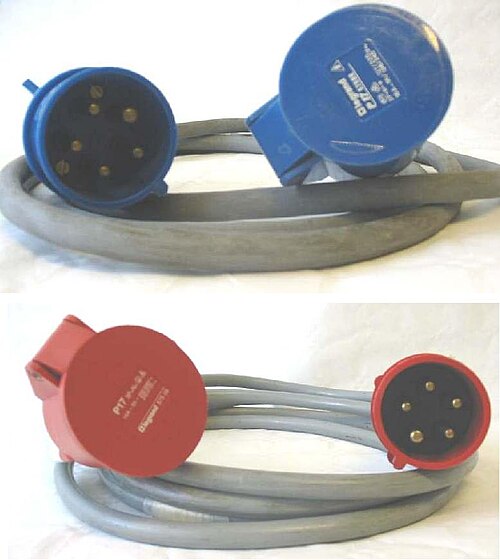

赤色の 3P+N+E、6h (180°) プラグを使用すると、広く普及している 400 V の3 相電力ネットワークに接続できます。最も一般的な定格は 16 A、32 A、63 A で、125 A はそれほど一般的ではありません。中央ヨーロッパの建設現場では、他のデバイスに 230 V の単相から中性電圧を利用できるため、この3 相ソケットタイプを使用して高電力ケーブル配線がほとんど行われています。このコネクタを 3 相入力として、個別の回路ブレーカーを備えた 3 グループの単相出力を備えたいわゆるパワー スプリッターが、これを実現するために一般的に使用され、発電機電源で重要な、相間の負荷分散を可能にします。同様の構成が、屋外展示会、フェスティバル、大規模イベントで使用されます。

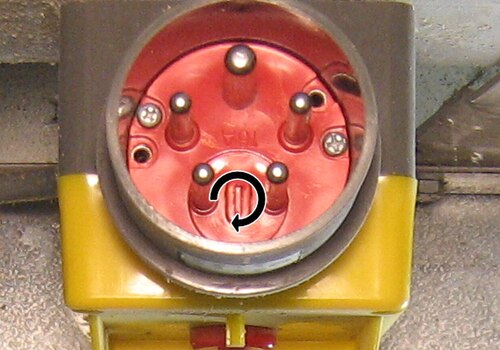

ソケットの嵌合面を見ると、位相の順序は、アース ピンから時計回りに、L1、L2、L3、ニュートラル ピンの順になります (対応するプラグでは反時計回り)。配線によっては逆になっている場合があり、モーターが逆回転する可能性があるため、建設現場の多くの機械には、L2 と L3 の位相ピンを入れ替えて位相の順序を逆にできる位相スワップ プラグが付いています。

三相電気モーターは機能するのに中性線を必要としないため、三相電力用の IEC 60309 プラグには赤色の 4 ピン バリアント (3 相とアース) もあります。この 2 つのスタイルは、中性線の浮遊を防ぐため相互に接続できません。

青いP+N+E、6h（180°）プラグは単相コネクタです。特に、最小（16A）の耐候性タイプは、ヨーロッパ中のキャンピングカーやRVパークやマリーナにあるソケットで特に一般的になっています。^[10]いわゆる「キャラバンメインソケット」は、汎ヨーロッパ的で標準IP44に本質的に安全であるため、他のさまざまな国の230V家庭用プラグをほぼ普遍的に置き換えました。 ^[11]電気暖房を備えた大規模な仮設建物では、より大きな32Aがより一般的です。

ピンは、ソケットから見て時計回りに、アース、位相、ニュートラルの順で指定されています。すべての設備でライン (位相) 導体とニュートラル導体が区別されるわけではなく、逆配線のソケットも珍しくないため、2 極遮断 RCD とメイン スイッチが推奨されます。ソケットが下向きに取り付けられている場合、コネクタ システムは全天候の屋外使用に適しています。これは、英国の映画およびテレビ業界で使用されている照明機器 (最大 16 A) の標準コネクタでもあります (多くの場合、より高い定格の 3 相入力を備えた電力スプリッターからのコンセントとして使用されます)。

黄色のP+N+E、4h（120°）プラグは、イギリス諸島で110Vの建築現場や遊園地の用途に広く使用されている単相コネクタです。このタイプのソケットの人気モデルは、MK Commando ^{[12]というブランド名で販売されており、一部のユーザーはすべてのIEC 60309ソケットを}一般的な商標 Commandoソケットと呼んでいます。

青色の 3P+N+E、9h (270°) プラグは、115 V と 230 V の両方の供給システム (主電源) がある地域で使用できる3 相コネクタです。屋外イベント照明およびオーディオ電源業界では、屋外で安全なNEMA コネクタの代替品として普及しています。米国では、通常、3 相電力ではなく、分相電力のハイレッグデルタ配線に使用されます(ヨーロッパでは不明)。これにより、相と中性線間の電圧が 110～120 ボルト、または相と相間の電圧が 220～240 ボルトの単相 AC 電力を選択できます。これら 2 つのモードでは 3 相は必要ないため、単相 110～120 ボルトまたは 220～240 ボルトの負荷用に設計された、濃い黄橙色の 4 ピンコネクタも用意されています。

位相スワッププラグによって誤って配置されないように、ハイレッグはアースピンに隣接して接続するのが最適です。

インターロック付きのスイッチ付きソケット コンセントは、IEC 60309-4 規格で規定されており、工場の電気安全を強化するためによく使用されます。インターロックは、プラグが差し込まれていないときにソケットへの電力を遮断し、電源がオフになるまでソケットに差し込まれたプラグをロックします。
