ペリレックス

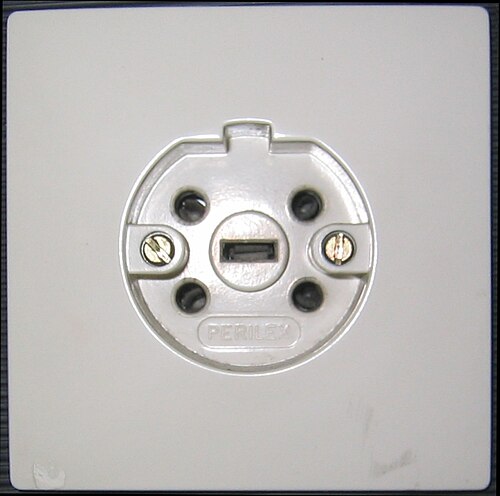

Perilex は、ドイツ、オランダ、スウェーデンで使用されている承認済みの屋内 5 ピン3 相電力コネクタ システムの商標です。ヨーロッパ全域で使用されているIEC 60309システムにほぼ置き換えられました。

2 つのバリエーションがあり、より一般的な 16 A バージョンと、めったに使用されない 25 A バージョンがあります。コネクタには、保護接地 (PE) 用の 5 つのピン、中性導体 (N)、および 3 つの相導体 (L1、L2、L3、旧称: R、S、T) が装備されています。ドイツの工業規格 VDE 0100 では、すべてのタイプの 3 相コネクタの相順が、元の Perilex ピン配列と互換性のない方法で規定されているため、R コネクタと T コネクタが入れ替わっている可能性があります。PE ソケットは、PE に「最初に接続し、最後に切断する」特性を与えるために、わずかに突き出ています。バリエーションを区別するために、16 A バージョンでは PE ピンが水平ですが、25 A バージョンでは垂直です。

ドイツでは、PerilexコネクタはDINによって標準化されています。16AバージョンはDIN 49445（ソケット）とDIN 49446（プラグ）、25AバージョンはDIN 49447（ソケット）とDIN 49448（プラグ）です。最大25Aでの屋内使用では、最大100AでDIN 49450 / DIN 49451で標準化された以前（戦間期）の平らな楕円形の4ピンコネクタ（3相および保護アース）に代わるものでした。 ^[1]これらの楕円形のプラグは、古い3ピンコネクタのプラグのようにモーターの回転方向を逆にしようとすると、偶然または意図的に損傷する可能性があるため、より優れたシステムで排除する必要がある危険であると考えられていました。 Perilexシリーズは、1951 年にサプライヤーの Busch-Jaeger によって導入され、電気ストーブが普及した 1960 年代に広く使用されるようになりました。楕円形のシステムは西ドイツでは 1974 年から 1980 年まで廃止され、IEC 60309システムに置き換えられましたが、東ドイツでは再統一後も主に農場で使用され続けました。

Perilex コネクタは、通常、小規模ビジネス (パン屋、レストランなど)、医療施設 (病院、研究所)、家庭に限定されており、これらの場所ではフォーム ファクタが小さく、清掃しやすいという利点がありました。キッチンの電気ストーブは通常、同じ場所で何年も使用されるため、タンクレス給湯器のように、配線はプラグなしで接続ボックスに直接接続されることがよくあります。デバイスが移動可能で、頻繁に抜き差しされ、さまざまな場所で使用される場合は、堅牢で一般的に使用されているシステムが好まれるため、Perilex はヨーロッパ全体で使用されているIEC 60309システムに置き換えられました。建設現場や産業施設、見本市会場、コンサート会場では、IEC コネクタの方が堅牢性が高く、中期の屋外使用が承認されているため好まれます。さらに、前述の位相シーケンスに関する曖昧さのため、3 相電気モーターを Perilex ソケットに接続することは賢明ではありません。 1975 年 1 月 1 日以降、ドイツでは Perilex システムの新規設置は産業用設置として「禁止」されていますが、家庭、病院、中小企業での使用は引き続き合法です。

概念的に類似した（ただし互換性のない）プラグが、スイスにSN 441011タイプ 15（10 A）およびタイプ 25（16 A）として存在します。

フランスでは、Perilex の代わりに NF C 61-315 が使用されました。NF C 61-315 は、最大 32 A の定格の単相および多相を提供します。相数とさまざまな定格に一致するように、複数のプラグとソケットのプロファイルが存在します。ただし、NF C 61-315 は、屋外での使用または家庭での使用 (主にオーブン プラグ) の直接接続用に IEC 60309に置き換えられています。
