ベルトドライブターンテーブル

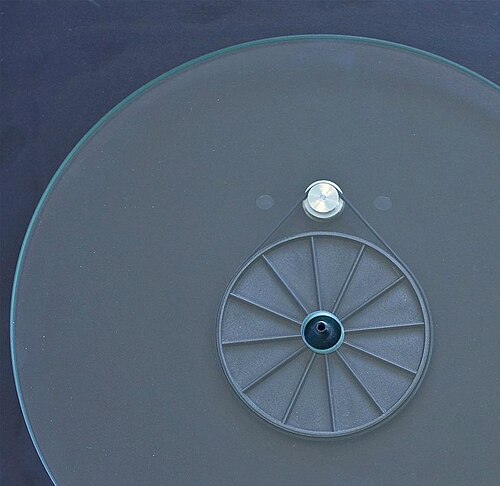

現在製造されているレコード盤用ターンテーブル ドライブには、ベルト ドライブ、アイドラー ホイール、ダイレクト ドライブの 3 つの主なタイプがあります。これらの名前は、ターンテーブルのプラッターとモーターの間に使用されるカップリングのタイプに基づいています。ベルト ドライブ ターンテーブルでは、モーターはプラッターの中心から外れた位置 (プラッターの下または完全に外側) にあり、エラストマー材料で作られたドライブ ベルトによってプラッターまたはカウンター プラッターに接続されています。

ベルトドライブターンテーブルの設計により、ダイレクトドライブターンテーブルよりも安価なモーターの使用が可能になります。また、エラストマーベルトが、スタイラスに伝わってしまうモーターの振動を吸収します。

回転安定性は、高品質の出力を生み出すターンテーブル設計の重要な目標です。

複数の速度を持つベルト駆動ターンテーブルの多くは、モーター シャフト上の異なるサイズのプーリー間でベルトを移動するために機械装置を備えているか、手動で操作します。速度を電子的に制御できる複数の速度の同期モーターを設計するのは難しいため、このようなターンテーブルには DCサーボモーターが使用されることがよくあります。DC サーボモーターの欠点は、連続的に回転するのではなく段階的に回転することです。その結果生じる「コギング」により、再生中にノイズが加わることがあります。これを克服するには、ヘリカル アーマチュアモーターを使用できます。過去に発生したベルトの不安定性と劣化の問題は、現代の弾性ポリマーの使用によってほぼ解決されました。

1970年代以降、DCモーターの人気は下降している。^[1]高級オーディオファン向けターンテーブルの設計では、より滑らかに動作し、ノイズが少ない同期モーターが使用されている。主電源の不安定性のため、メーカーはACモーターに電力を供給するために独自の正弦波形を生成することでピッチの安定性を確保しようとするかもしれない。安定性を達成するための他の方法としては、電子部品にフィードバックするプラッター上の光学センサーの使用や、フライホイールアセンブリの使用がある。^[1]一部のメーカーは、この問題に対処するために質量を利用している。重いプラッターは慣性が大きいため、微細な速度変動の影響を受けにくい。しかし、質量は制御が難しいエネルギーを蓄える。また、プラッターが重くなるとベアリングの摩耗も増加する。

Rega Planarシリーズの最新版などの一部のターンテーブルでは、低振動モーターとベアリングを備えた固定台座が、通常は木、金属、またはアクリルで作られた同じ平面に取り付けられており、サスペンションは付いていません。Linn Sondek LP12などの他のターンテーブルにはサスペンションが付いています。

3点支持の「サスペンション サブシャーシ」は、有名なオーディオのパイオニアであるEdgar Villchurが設計したものです。これは、彼の会社が 1961 年に発売した Acoustic Research XA ターンテーブルの基礎となりました。^[1]その背後にある原理は、ターンテーブルが不活性なプラットフォームであり、外部の振動から保護されながら、スタイラスがレコードの表面を正確に追跡できるようにするというものです。プラッター、サブシャーシ、アームボード、トーンアームは機械的に閉ループを形成し、サブアセンブリをモーターとベースから分離するダンパー (通常は 3 つのスプリング) の上にあります。トップ プレートに (直接または間接的に) 取り付けられたモーターは、ベルトを介してターンテーブル プラッターを駆動します。XA の圧縮スプリング システムは大幅に改良され、Linn Sondek LP12 で普及しました。^[1] Oracle Delphi には、スプリングが伸びているバリエーションがあります。^[2]もう一つのバリエーションはRoksan Xerxesで、そのトッププレートは柔軟なゴムダンパーによってモーターベアリングアセンブリから分離されています。^[3]

メインプラッターベアリングは垂直または逆さまに取り付けられ、アーム固定具とともにサブシャーシに取り付けられます。ベアリングは通常、金属ボールベアリングとベアリングハウジングのスラストプレートの間を油膜で潤滑します。より難解な設計では、スピンドルが高圧の空気流で支えられるエアベアリングが使用されています。^[4]

トーンアームは通常別売りで、購入者の選択とアップグレードが可能です。

ベルトドライブ ターンテーブルの主な欠点は、テンポに合わせて「ランプアップ」する点です。つまり、レコードを瞬時に毎分 33 1/3 回転で再生するのではなく、約 1 秒かけてこの速度まで上げていきます。これにより、レコードに望ましくないスラーリングが発生します。

さらに、時間が経つと、ドライブ ベルトが磨耗したり、弾力性が失われたりして滑り始め、プラッターの速度が変動する原因になります。また、ベルト ドライブ ターンテーブルはトルクが非常に低く、ベルトがモーターやプラッター スピンドルから滑り落ちる可能性があるため、ターンテーブルには適していません。スクラッチやミックスを行う DJ は、通常、ダイレクト ドライブ ターンテーブルを好みます。
