アームストロング振動子

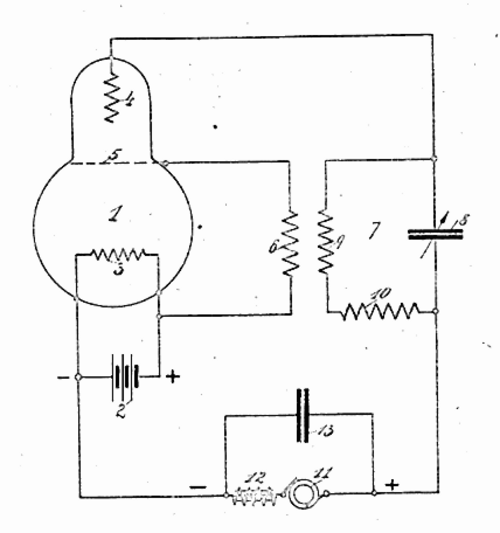

アームストロング発振器[ ^{1] (}マイスナー発振器^[2]とも呼ばれる) は、インダクタとコンデンサを使用して発振を生成する電子発振回路 です。1913 年のマイスナー特許には、電気振動を生成する装置、オンオフ キーイングに使用される無線送信機が記載されています。エドウィン アームストロングは、1915 年にオーディオン受信機の最近の開発をいくつか発表しました。^[3]彼の回路は無線周波数の受信を改善しました。マイスナーはリーベン ライス シュトラウス管を使用し、アームストロングはド フォレスト オーディオン管を使用しました。両方の回路は、発振を生成するために必要なフィードバック信号が「ティッカー コイル」 (L2、右)によってタンク インダクタに磁気結合されている という特徴があるため、ティッカー発振器と呼ばれることがあります。結合が弱いが発振を維持するのに十分であると仮定すると、発振周波数f は主にLC 回路(右図のタンク回路 L1 と C) によって決定され、おおよそ次のように表されます。

${\displaystyle f={\frac {1}{2\pi {\sqrt {LC}}}}\,}$

この回路は、1940 年代まで人気があった再生型ラジオ受信機で広く使用されていました。そのアプリケーションでは、アンテナからの入力無線周波数信号は、追加の巻線によって LC 回路に磁気的に結合され、フィードバック ループの調整可能なゲイン制御によってフィードバックが低減されるため、回路は発振する直前の状態になります。その結果、狭帯域の無線周波数フィルターとアンプが実現します。トランジスタまたは真空管の非線形特性によって、 RF 信号も復調され、オーディオ信号が生成されます。

示されている回路図は、電界効果トランジスタを増幅素子として使用した最新の実装です。アームストロングの元の設計では、三極真空管が使用されていました。

マイスナー型では、LC共振回路がフィードバックコイル、つまり増幅器の出力パス（真空管プレート、電界効果トランジスタのドレイン、またはバイポーラトランジスタのコレクタ）と交換されます（例：グレベンニコフ、図2.8）。^[4]ただし、多くの出版物では、両方の型をどちらかの名前で採用しています。英語圏では「アームストロング発振器」と呼ばれ、ドイツ語圏では「マイスナー発振器」と呼ばれます。
