オーディオン受信機

オーディオン受信機は、単一の真空管またはトランジスタを使用して信号を検出および増幅します。オーディオン受信機は、もともと能動素子としてオーディオン管を使用していたため、このように呼ばれています。水晶検出器やフレミング バルブ検出器とは異なり、オーディオンは信号の検出だけでなく増幅も行います。オーディオンはLee De Forestによって発明されました。

1914年、エドウィン・アームストロングはオーディオン受信機について説明しました。 ^[1] 1915年には、再生型オーディオン受信機について説明しました。^[2]図3はオーディオン、図8はティッカーコイル再生型オーディオン、図9はミラー効果再生型オーディオンです。すべての回路は、RF増幅、RF復調、オーディオ増幅に1本の真空管を使用しています。

動作中、回路は整流または二乗検波によって無線周波数 (RF) 信号を復調し、この復調信号を増幅します。グリッドと直列のコンデンサはグリッドリーク検出器を形成し、グリッドからカソードをダイオードとして使用できるようにします。高真空管には、グリッドリークコンデンサと並列のグリッドリーク抵抗器が必要です。

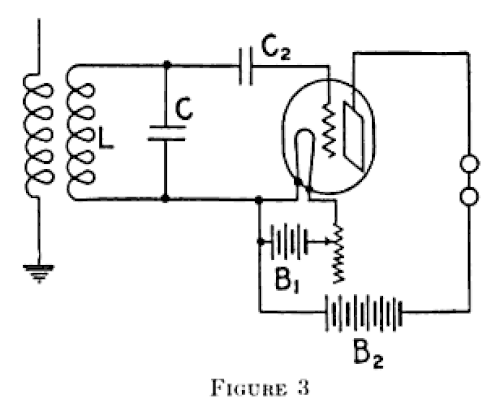

図 3 では、LC 回路の L と C が受信機の周波数を選択します。C2 はグリッドリーク コンデンサであり、受信信号の復調に役立ちます。B1 は A バッテリーまたはヒーター バッテリー、B2 は B バッテリーまたはアノード バッテリーです。

図 8 の L、C、B1、B2 は図 3 と同じです。L2 と L3 は誘導結合を持ち、グリッドからアノードへの再生接続を実現します。C1 はグリッドリーク コンデンサです。C2 はスピーカーと並列の無線周波数バイパス コンデンサです。再生制御は、B1 の隣にある可変抵抗器を介してヒーター電流を変更することによって行われます。

図 9 では、L、C、B1、B2 は図 3 と同じです。C1 はグリッドリーク コンデンサです。C2 は無線周波数バイパス コンデンサです。L4 は L に誘導結合しないインダクタンスです。アノードとグリッド間のチューブ内部コンデンサと L4 を組み合わせると、グリッドで負の微分抵抗が生成されます。再生制御は図 8 のようになります。

図10では、LC回路L1の可変コンデンサC1で周波数を選択します。ポテンショメータR2で再生を制御します。ティッカーコイルL2はL1と誘導結合しています。C2、R1、D1、およびバイポーラ接合トランジスタQ1の内部ベース-エミッタダイオードはグリッドリーク検出器です。接合ダイオードD1は、2つのダイオードが導通してクリッピングが発生する前に、R1でより大きな電圧を許可します。^[3] C3は無線周波数の短絡回路です。ヘッドフォンは高インピーダンスです。
