Apple ネットワークサーバー

Apple Network Server ( ANS )は、1996 年 2 月から 1997 年 4 月までApple Computer, Inc.が設計、製造、販売したPowerPCベースのサーバー コンピュータのシリーズです。コード名は「Shiner」で、当初は Network Server 500/132 (「Shiner LE」、つまり「ローエンド」) と Network Server 700/150 (「Shiner HE」、つまり「ハイエンド」) の 2 つのモデルで構成されていました。1996 年 11 月には、より高速なCPUを搭載した Network Server 700/200 (「Shiner HE」) という姉妹モデルも発売されました。

これらのマシンはApple Macintoshシリーズのコンピュータの一部ではなく、 IBMのAIX オペレーティングシステムを実行するように設計されており、ROM はクラシック Mac OS の起動を特に防いでいました。これにより、これらは Apple がこれまでに製造した最後の非 Macintosh デスクトップコンピュータになります。500/132、700/150、および 700/200 は、米国市場でそれぞれ 11,000 ドル、15,000 ドル、および 19,000 ドルで販売されました。

Apple ネットワーク サーバーは、サーバー ソフトウェアが付属し、Mac OS を使用する Macintosh ワークステーションであるApple Workgroup Serverや Macintosh Server と混同しないでください。唯一の例外は、 A/UXが付属し、SCSI コントローラーが追加された Quadra 950 である Workgroup Server 95 で、これも Mac OS を実行できます。Apple は、 2002 年に Xserveを導入するまで、製品ラインナップに同等のサーバー ハードウェアを再び用意しませんでした。

この製品の寿命が短かったのは、1997年初頭にアップルが深刻な財政難に陥ったためだ。CEOのギル・アメリオは、 Network ServerとOpenDocの両方を、優先度が低いと判断して同じ会議でキャンセルした。^[3]

Apple Network Server のハードウェアは、製品固有の新しいロジック ボード設計に基づいているはずでした。ハードウェアの開発中に、Apple は未確認の理由で元のメインボード設計を放棄しました。製品の開発を進めて出荷するために、Apple はPower Macintosh 9500ロジック ボードと ROM に変更を加え (すべての Mac OS 呼び出しをロックアウト)、新しいハードウェアに AIX を移植しました。ハードウェアの変更に関連しているかどうかはわかりませんが、Apple はこの時点で PowerPC 上のNetWare開発 (コード名: Wormhole) も放棄しました。一般的なロジック ボードのレイアウトは、 AIX を実行するように設計されたIBMの PowerPC ベースのRS/6000システムとの密接な関係を示唆しているようです。一方、多くのロジック ボード コンポーネント、特にOpen Firmwareブー​​ト ROM は、 Power Macintosh 9500や一部のMacintosh クローンで使用されている "Tsunami" ボードに似ています。^[要出典]

Apple Network Server (ANS) の回路基板レイアウトは RS/6000 システムに似ていますが、論理的にも物理的にも Power Macintosh 9500 (PM9500) とほぼ同じです。ただし、まったく異なるファームウェアが実行されており、独自のミッション機能に特化しています。

最上位レベルのバスから始めてバス階層を下に向かっていくと、最上位レベルには、PM9500 にも搭載されている Hammerhead コントローラ (Apple 部品番号 343S1190) を備えた CPU バスがあります。CPU は、前述のように、PowerPC 604 または 604e です。CPU バスと PCI バス間のブリッジは Bandit コントローラ (343S0020) です。ANS と PM9500 はどちらも 2 つの Bandit コントローラと 2 つの独立した PCI バスを備えています。CPU バス レベルのすべてのデバイスは、ANS と PM9500 で同一です。どちらのシステムでも、CPU バス クロックは取り外し可能な CPU カードによって供給されます。ただし、ANS では、すべての CPU バス デバイスのシステム クロックを分割するクロック バッファはロジック ボード上にありますが、PowerMac 9500 ではクロック バッファは CPU カード上にあります。

ANS のメモリ データ レーン コントローラは PM9500 のものと異なりますが、これはパリティ メモリのサポートが追加されたためと思われます。ANS のメモリ データ レーン コントローラは PM9500 の 343S1141 ではなく 343S1161 です。ただし、メモリ構造は同じで、2 つの DIMM スロット バンクがあり、異なるバンクの対応するスロットに同一のメモリ DIMM が含まれている場合はメモリ インターリーブがサポートされます。ANS には PM9500 の 12 個ではなく 8 個のメモリ DIMM スロットがありますが、PM8500 などの他の Hammerhead ベースのマシンにもメモリ DIMM スロットは 8 個しかありません。

PCI バスでは、前述のように、ANS は PM9500 と同様に Bandit PCI ブリッジを使用します。PCI バス アービターも同じです (343S0182)。バス アービターは PCI バス要求信号を受信し、PCI スロットと PCI ブリッジ チップ (Bandit) にバス許可信号を発行します。

割り込みマネージャとロジックボードの IO コントローラも同じです。どちらも Grand Central (343S1125) を使用します。Grand Central は PCI バス上のデバイスです。

PCI バスでは、ANS はいくつかの点で PM9500 と異なります。ANS には、Fast および Wide SCSI 操作をサポートする 2 つの 53C825A SCSI チップがありますが、PM9500 にはこの機能はありません。これらはそれぞれ、PCI バス上で個別の PCI デバイスとして表示されます。ANS では、追加の PCI デバイスとして Cirrus Logic 54M30 ビデオ コントローラも追加されています。

ANS には全部で 3 つの PCI デバイスがありますが、PM9500 にはそれらがありません。ANS の PCI スロットの構成も異なります。PM9500 では、Grand Central と最初の 3 つの PCI スロットが Bandit 1 によってサポートされています。残りの 3 つの PCI スロットは Bandit 2 によってサポートされています。ANS では、Grand Central、2 つの 53C825A SCSI チップ、54M30 ビデオ コントローラ、および上部の 2 つの PCI スロットが Bandit 1 によってサポートされています。残りの 4 つの PCI スロットは Bandit 2 によってサポートされています。このこと (Bandit 1 でサポートされる 6 つのデバイス) は、適切なファームウェア サポートがあれば、Bandit PCI ブリッジと関連するアービター チップが直接 (PCI-PCI ブリッジは不要) 少なくとも 6 つの PCI デバイスをサポートできることを裏付けており、興味深いと思われる方もいるかもしれません。

さらに階層を進むと、Grand Central チップはさまざまなロジック ボード デバイス用の一種の I/O バスです。ANS と PM9500 はどちらも CURIO チップ (AM79C950、AMD のカスタム パーツ) を使用して、シリアル ポート、低速 (5 MB/秒、53C94/96 ベース) SCSI バス、および 10 Mbit/秒イーサネットをサポートしています。SWIM フロッピー コントローラも両方のマシンに共通で、Grand Central チップを介して接続されています。ANS には、PM9600 に搭載され内部 Fast SCSI バスをサポートする MESH SCSI チップ (53CF94/6 派生の Apple SCSI チップ) がありません。

Grand Central は 11 のシステム割り込みをサポートしています。Macintosh と ANS の両方で、各 PCI スロットには 1 つの割り込みライン (PCI 仕様では最大 4 つまでサポート) しか含まれておらず、各割り込みラインは 1 つのデバイスによってのみ使用されます。割り込みマップは 2 つのマシンで異なっており、これが PM9500 または PM9600 ROM を ANS に挿入してもマシンが起動しない最も可能性の高い理由です。ファームウェアは特定の割り込みが特定のイベントに対応することを想定していますが、割り込み信号はファームウェアが想定しているデバイスとは物理的に異なるデバイスに接続されています。^[4]

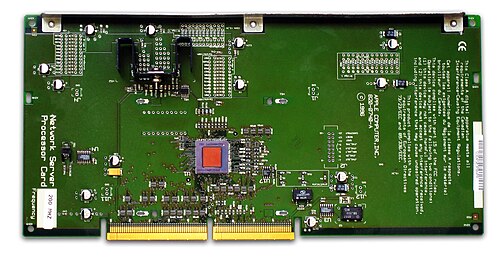

ANS 500/132 は132 MHz のクロックのPowerPC 604 CPU を使用し、ANS 700/150 は 150 MHz のクロックの同じファミリー CPU を使用しています。どちらもL1 キャッシュは 32 kB です。ANS 700/200 は、200 MHz のクロックのより高度なPowerPC 604e を搭載し、L1 キャッシュは 64 kB です。ANSのL2 キャッシュはSIMMにマウントされ、500 では標準サイズは 512 kB、700 では 1 MB です。どの ANS でも 1 MB のキャッシュ カードを装着できます。システム バス速度は、500 では 44 MHz、700 または200 MHz プロセッサ カードが装着されたすべてのANS では 50 MHz です。 ANS ロジック ボードには、8 つの 168 ピンDIMM パリティ RAMスロットがあり、そのうち 4 つは空いています (最大 RAM 容量は 512 MB と指定されています)。ANS 500/132 は 32 MB の RAM (IBM 製の 4 × 8 MB 60 ns パリティ DIMM) が取り付けられた状態で出荷され、ANS 700/150 および ANS 700/200 は 48 MB (同じく IBM 製の 2 × 16 MB 60 ns + 2 × 8 MB パリティ DIMM) が取り付けられた状態で出荷されています。実際上、最大 RAM 構成は 4 × 128 MB パリティ DIMM (合計 512 MB) または 8 × 64 MB パリティ DIMM (合計 512 MB) です。512 MB を超える容量を取り付けると、マシンは POST を実行しません (つまり、電源システムテストに合格しません)。これは、マシンの ROM-DIMM に組み込まれている絶対的な制限です。1 つの RAM DIMM がパリティなしの場合、すべてのRAM のパリティ チェックはオフになり、その場合、70 ns RAM DIMM が許容されます。マシンは EDO RAM DIMM を FPM RAM DIMM として扱うため、FPM または EDO RAM DIMM は任意の順序で許容されます。

すべてのネットワーク サーバーは、内部 2 チャネルの Wide SCSI -2 コントローラー (CD-ROM ドライブおよび Apple アクセサリの Narrow SCSI-2 インストール キットでインストールされたハード ドライブへのナロー)、外部 25 ピン SCSI-1 コネクター、および標準 1.44 MB の「SuperDrive」フロッピーを備えています。6 つの空きPCIスロットは拡張用に使用できます。AIX でサポートされるパーツには、2 つのEthernetカードと SCSI RAIDカードがあります。その他のポートには、1 つのADBポート、2 つのシリアル ポート、および 1 つのAAUIポートがあります。当時の他のすべての Apple コンピューターとは異なり、ANS はオンボード ビデオにVGA コネクターを使用します。Apple ディスプレイ用のアダプターが付属していました。^[5]

Apple Network Server のユニークな点は、そのケースです。完全にロック可能でアクセスしやすく、診断用の小型LCDを備え、前面には 7 つのデバイス スロットがあり、標準構成では CD-ROM と 1 つのハード ドライブが取り付けられています。空きスロットには、ホットスワップ可能な SCSI ハード ドライブ モジュールまたは DAT テープ ストリーマを追加できます。オプションで、ANS 700 は冗長かつホットスワップ可能な電源ユニットと、さらに 2 つの固定ハード ドライブ用の内部ドライブ ラックもサポートします。ケースは大きくて重く、高さ 24.5 インチ (62 cm)、幅 16.5 インチ (42 cm)、奥行き 18 インチ (46 cm)、重量 80 ポンド (36 kg) 以上で、正確な重量はハードウェア構成によって異なります。つまり、幅は 19 インチ ラックにちょうどよいですが、高さは少なくとも 14ラック ユニット必要です。 3番目のモデルは、大型ディスクアレイを搭載せず、より小型のラックマウントケースに収められたNetwork Server 300（コードネームはディープディッシュピザにちなんで「Deep Dish」）だったが、プロトタイプ段階を越えることはなかった。^[6]また、 2つのCPUを搭載したCPUカードも開発中だったが、リリースされることはなかった。デュアルプロセッサ搭載のPower Macintosh 9500 CPUカードはANSと互換性がなかった。

ANS 500/132 は、200 MHz プロセッサ アクセサリ カードをインストールすることで、ANS 500/200 にアップグレードできます。電源バック パネルと PSU を交換するだけで、ANS 500 を ANS 700 にアップグレードしたり、ANS 700 を ANS 500 にダウングレードしたりできますが、このようなアップグレードまたはダウングレードを行うには、ANS のベースを完全に分解する必要があります。ANS 700 には、独立した 2 つの PSU がある場合もありますが、入力電源接続は 1 つしかありません。ただし、ANS 700 は、IEC 入力電源コネクタを取り外し、2 つの入力電源コードセットを物理的および電気的に接続することで、簡単に 2 つのプライマリ電源構成 (異なる電源パネルからの独立したプライマリ電源、1 つは無停電電源装置でバックアップされる)に変換できます。ただし、この変更により、マシンの UL リストが無効になる可能性が非常に高くなります。ただし、このような変更により、ANS 700 に真の N+1 冗長構成を実装できます。

ネットワーク サーバーはAIXのみで販売され、AppleShareサービスなどの Apple 固有の機能が追加された「 AIX for Apple Network Servers 」というバージョンが存在します。4.1.4 と 4.1.5 の 2 つのリビジョンが存在します。Apple 独自のUnixバリアントであるA/UX はすでに製造中止になっており、PowerPC をサポートしていません。AIX OS とハードウェアの類似性により、ネットワーク サーバーは RS/6000 シリーズとほぼバイナリ互換性があります。ただし、初期の RS/6000 のPOWER2プロセッサとMicro Channelバスに依存するアプリケーションは、ANS の PowerPC CPU および PCI バスとは互換性がありません。^[7]

製品の開発中、Apple はNovell NetWare for PowerPCのアルファ バージョンをテストしました。ハードウェアが変更されたのとほぼ同時に、NetWare プロジェクトは更新されなくなり、後に中止されました。Apple はまた、Network Server 500 および 700 で Windows NT for PowerPC をサポートする ROM SIMM をテストし、限られた数だけ製造しました。^{[引用が必要]}

AIX の代替として、複雑ではあるが^[8] ANS にPowerPC LinuxまたはNetBSD をインストールすることも可能である。プロトタイプの Macintosh ROM を使用すると、Apple Network Server 500 または 700 を Mac OS 7.5 以降で起動することは可能であるが、Ethernet のサポートは完全ではなかった。手順や要件に関する信頼できる情報源は存在しない。 ^[9] Ethernet が異なるだけでなく、ディスプレイ インターフェイスも異なる。Apple ブランドの DEC "Tulip" Ethernet カード^[10]と 9500 のディスプレイ カードを使用すると、Mac OS 機能の実現に大きく貢献するが、それでも保証されているわけではない。^{[明確化が必要]} Yellowdog Linux 2.x または 3.x の方が確実であり、NetBSD 1.5.x はさらに優れている可能性がある。デュアル "Bandit" バス コントローラ、独自のフロッピー フォーマット、およびおそらく CD-ROM など、大きな問題が残っている。 UW-SCSI ハードディスクが問題になることはほとんどなく、ANS には通常 UW-SCSI ディスクしか装備されていないにもかかわらず、Apple は ANS 用の U-SCSI (ただし狭い) ハードディスク インストール キットをリリースしました。

2005 年時点で^{[アップデート]}、ほとんどの Apple ネットワーク サーバーは使用停止となり、ほとんどが Apple に返却されるか、工場で再製造された状態、またはそのままの状態、あるいはリサイクル業者に送られて粉砕された状態で二次市場で販売されていました。かつては、機能が充実した ANS がeBay で最低入札価格の 0.99 ドルをかろうじて回収することは珍しくありませんでした。ANS の配送は高額で、一括配送の場合は米国から米国への配送で約100 ドルかかります^{[明確化が必要]}。交換部品はほとんどなく、特に機械部品はほとんどありません。

2019 年現在、Apple ネットワーク サーバーはeBay で 2,000 ドルを^{[アップデート]}超える価格で販売されていることがあります。
