アドコックアンテナは、等間隔に配置された4つの垂直素子からなるアンテナアレイであり、指向性電波の送受信に使用できる。
アドコックアレイは、イギリスのエンジニア、フランク・アドコックによって発明され特許を取得しました。 1919年8月の英国特許第 130,490号以来、「アドコックアンテナ」は民間および軍事の両方でさまざまな用途に使用されています。[ 1 ] [ 2 ] [ 3 ] 元々は低周波（LF）波の受信用に考案されましたが、送信にも使用され、その後、超高周波（UHF）まで、はるかに高い周波数での使用にも適応されました。 [ 4 ] [ 5 ]
1930年代初頭、アドコックアンテナ（LF/MF帯で送信）は、新たに開発された航空無線航法システムの重要な要素となった。数百ものアドコックアンテナアレイで構成される低周波無線測距（LFR）ネットワークは、航空機が計器飛行に使用する航空路を規定した。LFRは、1950年代から1960年代にかけてVORシステムに取って代わられるまで、主要な航空航法技術として用いられ続けた。
アドコックアンテナアレイは商業的に広く使用されており、LFRネットワークでは40m（130フィート）を超える垂直アンテナ高さから、戦術方向探知アプリケーション（UHF帯での受信）では13cm（5インチ）という小型まで実装されている。 [ 5 ] [ 6 ] （ 88～89ページ）
フランク・アドコックは当初、このアンテナを受信アンテナとして使用し、無線信号が発信されている方位角を調べて無線送信機の位置を特定しました。これは無線方向探知と呼ばれるプロセスです。
アドコックの発明以前は、エンジニアたちは指向性を得るためにループアンテナを使用していた。しかし、大気による擾乱や反射のため、検出される信号には電磁干渉や歪みの大きな成分が含まれており、水平偏波放射が目的の信号を汚染し、測定精度を低下させていることが分かった。

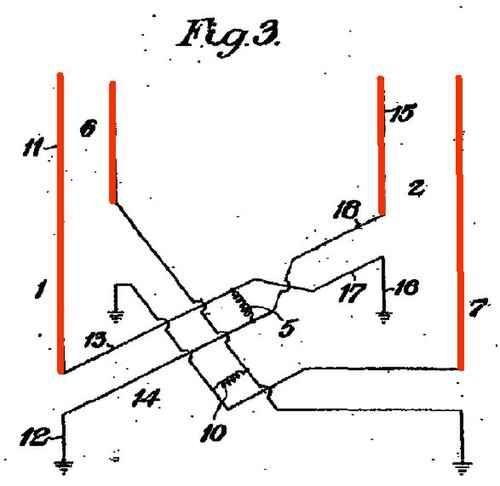

アドコックは、発明を出願した当時、戦時中のフランスで英国遠征軍の陸軍将校を務めており、ループアンテナを対称的に接続された同じ長さの垂直モノポールアンテナまたはダイポールアンテナのペアに置き換えることでこの問題を解決した。 [ 1 ]これにより、水平部材のない正方形ループに相当するものが作成され、水平偏波による歪みの多くに対する感度が排除された。同じ原理は今日でも有効であり、アドコックアンテナアレイとその派生型は、無線方向探知に今でも使用されている。[ 7 ] [ 8 ]
1920年代後半、アドコックアンテナは航空航法に採用され、低周波無線帯域（LFR）または「アドコック無線帯域」として知られるようになった。 米国および世界各地に、それぞれ4つまたは5つのアドコックアンテナタワーからなる数百の送信局が建設された。[ a ]
その結果、電子航空路のネットワークが構築され、パイロットはほぼあらゆる気象条件下で夜間や視界不良時でも航行できるようになった。LFRは1950年代まで米国をはじめとする各国で主要な航空航法システムとして使用され、その後VHFベースのVOR技術に取って代わられた。1980年代までに、すべてのLFR局は廃止された。
