 キーパッドとLEDディスプレイを備えた上部ボード | |
| 開発者 | エイコーンコンピューター |
|---|---|
| タイプ | 8ビットセミプロフェッショナル |
| 発売日 | 1979年3月[1] |
| 導入価格 | £65（キット）、£75（組み立て済み）[2] |
| CPU | 6502 @ 1MHz |
| メモリ | 1152 バイト |
| ストレージ | CUTS カセットテープインターフェース |
| 画面 | 導かれた |
| グラフィックス | - |
| 音 | - |
| 入力 | 25キーのキーパッド |
| コントローラー入力 | - |
| 接続性 | INS8154 RAMIO 拡張チップ（オプション）、CUTS カセット テープ インターフェース、オプションの追加 ROM/EPROM 用ソケット |
| 力 | 外部電源ユニットからオンボード5Vレギュレータを介して7.5V以上 |
| 寸法 | 160 x 100mm 2枚重ね |
| 後継 | エイコーンシステム2、エイコーンアトム |
Acorn System 1 は、当初Acorn Microcomputer (マイクロコンピュータ) と呼ばれていた、MOS 6502 CPUをベースにした趣味人向けの初期の8 ビット マイクロコンピュータであり、 1979 年から英国のAcorn Computers社によって製造されていました。
システムの主要部分は、当時ケンブリッジ大学の学部生だったソフィー・ウィルソンが設計し、[3]カセットインターフェースはスティーブ・ファーバーが設計した。[4]これはエイコーンの最初の製品であり、自動牛給餌器をベースにしていた。[3] [議論あり–議論中]
これは 2 つのユーロカード標準回路基板上に構築された小型マシンであり、既成品またはキット形式で購入できました。

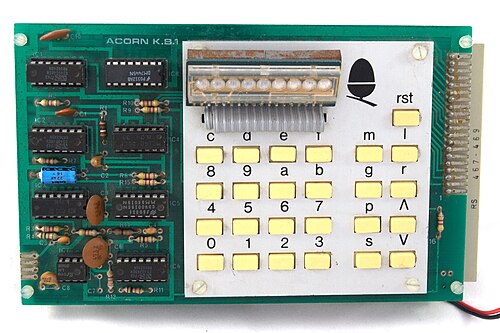

- コンピュータのI/O部分を備えた 1 枚のカード (右図) : LED 7 セグメント ディスプレイ、25 キーのキーパッド ( 16 進数+ファンクション キー)、およびカセット CUTSインターフェイス (キーパッドの左側の回路)
- 2枚目のカード（コンピュータボード - 下記参照）にはCPU、RAM / ROMメモリ、サポートチップが含まれています。
- 2つのボードは、商品名「スペクトラストリップ」で知られる半フレキシブルな多導体ケーブルで相互接続されていました。
- 全体の組み立ては、剛性を高めるために 4 本の 2.5mm × 20mm ナイロン ネジと透明なプラスチックの間隔チューブで固定されていました。

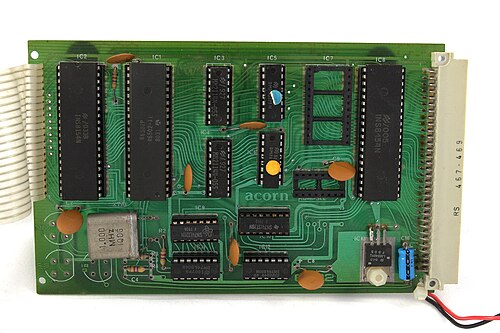

主なコンポーネント（左から右）
- 上段: INS8154 RAMIO 集積回路 (キーボードとディスプレイ用)、6502 CPU、2 × 2114 1024×4 RAM、2 × 74S571 512×4 PROM、RAM/ROM 拡張ソケット、周辺機器拡張用の 2 番目の INS8154 (キット バージョンではオプション追加)。
- 下段: 1 MHz クロッククリスタル、メモリおよび I/O 拡張のアドレス デコードを提供する4 × TTLロジック チップ、5V レギュレータ。
- ボードの中央にある小さな空のソケットは、Acorn System 1 テクニカル マニュアルの指示に従って、さまざまな位置の間にワイヤを取り付けたりはんだ付けしたりして、RAM、ROM、および I/O 拡張のメモリ マップを設定するために使用されました。
- ボードの左下にある 3 つの半円形の凡例は、ボードの RESET、IRQ (Interrupt ReQuest)、および NMI (Non Maskable Interrupt) ラインをトリガーするためのオプションのプッシュ スイッチの位置を示しています。
ほぼすべての CPU 信号は、ボードの右側にある 標準のユーロカードコネクタを介してアクセスできました。このコネクタは、キット バージョンでは標準装備/提供されていませんでした。
System 1 のフロント ボードは、1981 年のBBC SF シリーズ「ブレイクス 7」に登場する架空のコンピュータ Slave のコントロール パネルとして使用されました。
参照
参考文献
- ^ マイヤー、デビッド (2010 年 11 月 19 日)。「倒産した IT 大手企業トップ 10」ZDNet。2012年3 月 7 日閲覧。
- ^ 「ACORN COMPUTERS. PRICE LIST MARCH 1979」. Acorn Computers . 1979年3月. 2012年3月7日閲覧。
- ^ ab Goodwins, Rupert (2011 年 4 月 25 日)。「Acorns land at Bletchley Park: PHOTO Acorn System 1」。ZDNet。2011年11 月 23 日閲覧。Acornの
最初の製品は Acorn System 1 で、1977 年にケンブリッジ大学の学位課程の一環として Sophie (旧姓 Roger) Wilson が設計した自動牛給餌器に基づいています。
- ^ http://www.stairwaytohell.com/articles/SG-SophieWilson.html ソフィー・ウィルソン - 2007 スチュアート・グッドウィンとのインタビュー
