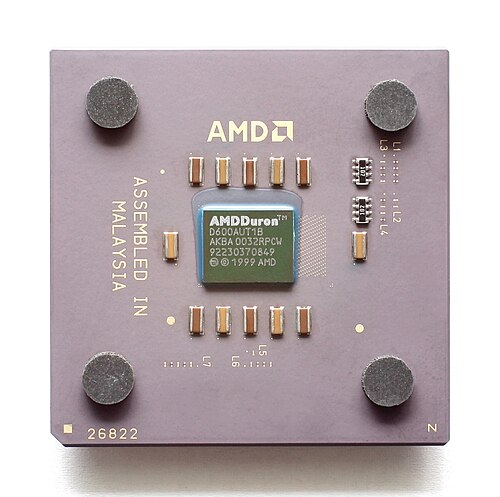

AMD Duron「スピットファイア」600MHz CPU
一般情報
発売	2000年6月19日
製造中止	2004年7月28日
共通メーカー	アム
パフォーマンス
最大CPU クロックレート	600MHz～1.8GHz
FSB速度	200 MT/秒から266 MT/秒
アーキテクチャと分類
テクノロジーノード	180nmから130nm
マイクロアーキテクチャ	アスロン
命令セット	86 の
説明書	MMX、3DNow!、SSE（Morgan 以降）
物理的仕様
ソケット	ソケットA
製品、モデル、バリエーション
コア名	スピットファイア モーガン アパルブレッド（別名アップルブレッド） カマロ
歴史
前任者	K6-2
後継	センプロン

Duron は、 AMDが製造し、2000 年 6 月 19 日にリリースされた、低価格のx86互換マイクロプロセッサのラインです。Duron は、AMD の当時の主流のパフォーマンスAthlonプロセッサ ラインを補完する低価格の製品として意図されていましたが、ライバルのチップメーカーIntelのPentium IIIおよびCeleronプロセッサ製品とも競合していました。Duron ブランド名は 2004 年に廃止され、低価格の製品として AMD のSempronプロセッサ ラインに引き継がれました。

オリジナルの Duron プロセッサは AMD のメインストリームAthlon Thunderbirdプロセッサから派生したもので、主な違いは L2 キャッシュ サイズが Athlon の 256 KB から64 KBに削減されたことです。 ^[1]これは比較的大幅な削減で、Intel の競合する低価格のCeleron 製品ラインで利用できる 128 KB L2 よりもさらに小さくなりました。しかし、オリジナルの Thunderbird アーキテクチャは既に 128 KB という最大級の L1 キャッシュを備えており (これは Duron では削減されませんでした)、AMD の排他的キャッシュ設計への切り替えも導入され、これにより L1 キャッシュと L2 キャッシュが効果的に統合されました。このため、Duron は高速の 128 KB キャッシュとやや低速の 64 KB セグメントを組み合わせて実質的に 192 KB のキャッシュになっているかのように動作しました。一方、従来の包括的キャッシュ設計では、L2 キャッシュは L1 キャッシュに格納されているデータの複製を格納する必要がありました。比較すると、Celeron の包括的設計では、レベル 2 キャッシュの使用可能なサイズがレベル 1 のサイズ分だけ効果的に削減され、有効サイズは 96 KB (128-32) になりました。一方、Duron の排他的設計 (128+64=192) は対照的です。

その結果、Duron は Thunderbird の L2 キャッシュ サイズに対する感度の低下を継承し、AMD は L2 キャッシュのレイテンシを高くし、帯域幅を低くしてプロセッサの複雑さを軽減し、パフォーマンスの大幅な低下を招くことなく製造歩留まりを向上させることができました。最終的な結果は、低価格の Duron "Spitfire" CPU は、同等のクロック (そして大幅に高価な) Athlon "Thunderbird" よりも約 10% 遅いだけでした。

Duron シリーズはピン互換で、Athlon シリーズと同じマザーボードで動作し、ほとんどの場合 BIOS のアップデートのみが必要でした。オリジナルの Duron は、当時の Socket A Athlon と同じ 100 MHz (実質的に 200 MHz) のフロントサイド バスで導入されました 。その後、133 MHz (FSB 266) というより高速な FSB 速度を提供するマザーボード チップセットが導入され、AMD もこの速度をサポートする Athlon "C" プロセッサを導入しましたが、Duron は当初、市場セグメント化のために 100 MHz FSB を維持しました。その後、Athlon XP を使用して 166/200 MHz FSB (FSB 333/400) 速度が導入された後、Duron は 133 MHz バス動作の公式サポートを受けました。

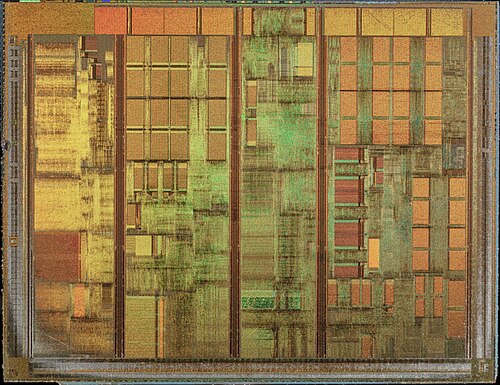

「Spitfire」コアを使用したオリジナルの Duron は、2000 年と 2001 年に 600 ～ 950 MHz の速度で製造されました。これは、180 nm の「Thunderbird」Athlon コアをベースとしていました。

第 2 世代の Duron である「Morgan」コアは、900 MHz から 1300 MHz の速度グレードで販売され、180 nm の「Palomino」Athlon XP コアをベースとしていました。その結果、完全な Intel SSE サポート、拡張された TLB、ハードウェア データ プリフェッチ、統合サーマル ダイオードなど、いくつかの重要な機能強化が行われました。「Palomino」コアと同様に、「Morgan」でも放熱が低減されると期待されていましたが、「Morgan」の場合はコア電圧が上昇したため、これは実現しませんでした。

3代目デュロン「Appaloosa」コアは、2001-2002 AMDプロセッサロードマップ^{[2]で発表され、2002年に生産開始予定で、AMDの次期}130nmプロセスで製造される予定だった。しかし、初期限定流通の噂があったにもかかわらず、「Appaloosa」ベースのデュロンは市場に出回ることはなく、2001年末までに「Appaloosa」はロードマップから削除された。^[3]

キャンセルされた「Appaloosa」コアの代わりに、Duron ラインは 2003 年に「Appalbred」コア (後に「Applebred」と誤って表記されることが多い) の形で最終世代を迎えました。これは、64 KiB (¼) の L2 キャッシュのみが有効になっている130 nm の「Thoroughbred」Athlon XPでした。「Appalbred」という名前は、「Appaloosa」と「Thoroughbred」を組み合わせた造語で、同時代の「Thorton」Athlon XP (256 KiB (½) の L2 キャッシュのみが有効になっている「Barton」) が「Thoroughbred」と「Barton」を組み合わせた造語であったのと同じです。「Appalbred」も「Thorton」も、公式の AMD プロセッサ ロードマップには登場しませんでした。

導入後、デュロン ラインが市場から撤退した後の数年間で、「Appalbred」という綴りは徐々に音声的に類似した「Applebred」に置き換えられ、「Appaloosa」と「Appalbred」の語源はほとんど忘れ去られました。

Duron は、予算が限られている中でパフォーマンスを求めるコンピュータ ビルダーによく好まれていました。2003 年には、「Appalbred」Duron が 1.4 GHz、1.6 GHz、1.8 GHz のグレードで提供され、すべて 133 MHz (FSB 266) バスで動作していました。愛好家グループはすぐに、これらの Duron が 192 KiB (¾) の L2 キャッシュが無効で、おそらく欠陥のある「Thoroughbred B」コアのリバッジ版であることに気付きました。基本的な CPU OPGA パッケージ構成の変更により、「Appalbred」Duron を 256 KiB のフル キャッシュを備えた「Thoroughbred B」Athlon XP に非常に高い成功率で変換できることが分かりました。ただし、これは約 4 週間しか可能ではありませんでした。「Appalbred」がリリースされて間もなく、AMD が OPGA パッケージに変更を加えたため、これらの構成変更は無効になったからです。

• L1 キャッシュ: 64 + 64 KB (データ + 命令)
• L2 キャッシュ: 64 KB、フルスピード
• MMX、拡張 MMX、3DNow!、拡張3DNow!
• ソケットA (EV6)
• フロントサイドバス: 100 MHz (200 MT/s)
• VCore: 1.50 V – 1.60 V
• 初公開: 2000年6月19日
• クロックレート: 600～950 MHz

• L1 キャッシュ: 64 + 64 KB (データ + 命令)
• L2 キャッシュ: 64 KB、フルスピード
• MMX、拡張 MMX、3DNow!、拡張3DNow!、SSE
• ソケットA (EV6)
• フロントサイドバス: 100 MHz (200 MT/s)
• VCore: 1.7～1.75 V
• 初公開: 2001年8月20日
• クロックレート: 900～1300 MHz

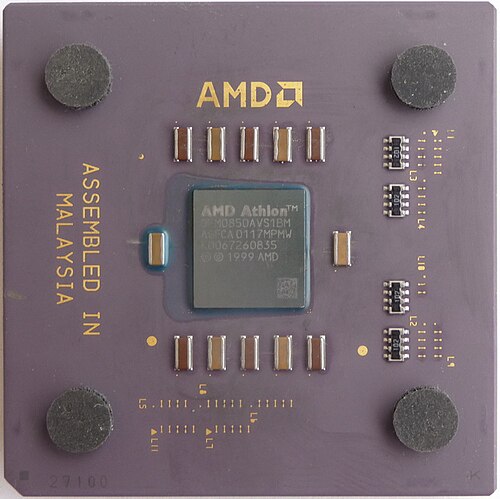

• L1 キャッシュ: 64 + 64 KB (データ + 命令)
• L2 キャッシュ: 64 KB、フルスピード
• MMX、拡張 MMX、3DNow!、拡張3DNow!、SSE
• ソケットA (EV6)
• フロントサイドバス: 100 MHz (200 MT/s)
• VCore: 1.50V
• 初公開: 2001年5月14日
• クロックレート: 800～1300 MHz

• L1 キャッシュ: 64 + 64 KB (データ + 命令)
• L2 キャッシュ: 64 KB、フルスピード
• MMX、拡張 MMX、3DNow!、拡張3DNow!、SSE
• ソケットA (EV6)
• フロントサイドバス: 133 MHz (266 MT/s)
• VCore: 1.50 V
• 初公開: 2003年8月21日
• クロックレート: 1400、1600、または1800 MHz
