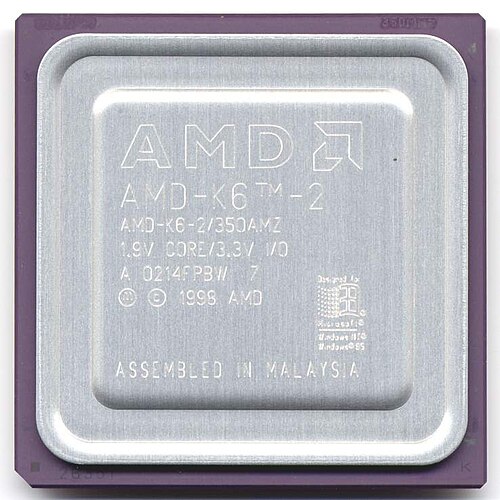

K6-2 について

K6-2

一般情報
発売	1998年5月28日
製造中止	2003年末[1]
共通メーカー	アム
パフォーマンス
最大CPU クロックレート	200MHz～570MHz
FSB速度	66MHz～100MHz
アーキテクチャと分類
テクノロジーノード	250 nm
マイクロアーキテクチャ	K6
説明書	86 の
拡張機能	ＭＭＸ 3Dなう！
物理的仕様
コア	1
ソケット	ソケット7 スーパーソケット7
製品、モデル、バリエーション
コア名	チョンパー チョンパー拡張
歴史
前任者	K6
後継者	K6-III、デュロン

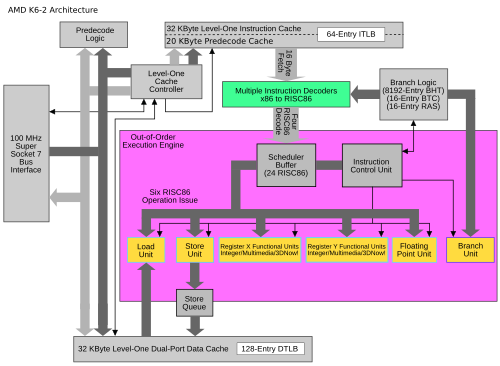

K6-2は、1998年5月28日にAMDによって発表されたx86 マイクロプロセッサであり、 ^{[2] 266～} 550MHzの速度で利用可能である。オリジナルのK6の強化版であるK6-2は、AMDの3DNow! SIMD命令セットと、古いSocket 7マザーボードと下位互換性のあるSuper Socket 7と呼ばれるアップグレードされたシステムバスインターフェイスを導入した。250ナノメートルプロセスを使用して製造され、2.2ボルトで動作し、930万個のトランジスタを備えていた。

K6-2 は、Intel の主力プロセッサである、はるかに高価なPentium IIの競合製品として設計されました。2 つのチップのパフォーマンスは似ていました。従来の K6 は、汎用コンピューティングではより高速である傾向があり、Intel の部分は x87 浮動小数点アプリケーションではより高速でした。浮動小数点計算における Pentium II の優位に対抗するため、K6-2 は浮動小数点SIMD命令セット ( AMD は3DNow!と名付けました) を導入した最初の CPU となり、パフォーマンスが大幅に向上しました。ただし、プログラムは新しい命令に合わせて特別に調整する必要があり、Intel のSSE命令セットを市場に先駆けて投入したにもかかわらず、3DNow の人気は限定的でした。

プロセッサ バスを 66 MHz から 100 MHz に増加させたスーパー ソケット 7 により、K6-2 は CPU 乗数の増加の影響にかなりうまく耐えることができ、その後も驚くほど競争力を維持しました。ほぼすべての K6-2 は 100 MHzスーパー ソケット 7メインボードを使用するように設計されており、システム バスが K6-2 のクロック周波数に追いつくことができました。

K6-2 は経済的に非常に成功したチップで、AMD はこれによって、次期Athlon の発売に必要な収益を得ることができました。導入時の K6-2 300 は、これまでで最も売れたモデルでした。市場ですぐに優れた評判を確立し、Intel のCeleron 300A に比べて価格性能比が優れていました。K6-2 は Celeron に比べて浮動小数点性能は平凡でしたが、システム RAM アクセスは高速 (Super 7 メインボードによる) で、3DNow グラフィックス拡張機能も備えていました。

市場が進化するにつれ、AMD はより高速な K6-2 パーツの長いシリーズをリリースしました。ベストセラーは 350、400、450、500 でした。450 と 500 が主流のパーツになった頃には、K6-2 ファミリーはすでに低価格 PC セグメントに移行しており、そこでも Intel の Celeron と競合していました。

名前にもかかわらず、あまり知られていないK6-2+は、128 KiBの統合L2キャッシュを備えたAMD K6-III+設計（モデル13）に基づいており、0.18マイクロメートルプロセスで製造されました（本質的には、 L2キャッシュの半分のK6-III+です）。K6-2+は、低電力モバイルCPUとして特別に設計されました。GigabyteやFICなどのマザーボードメーカーは、これらのプロセッサを使用できるようにデスクトップマザーボードのBIOSアップデートを提供しました。公式にサポートされていない他のマザーボードについては、コミュニティが独自に非公式のBIOSアップデートを作成しました。 ^{[3] [4]}

K6-2+ マザーボードのほとんどは、5.5 を超えるクロック乗数設定をサポートしていませんでした。これは、K6-2+ の公式最高速度が 550 MHz だったためです (100*5.5 = 550)。しかし、K6-2 と K6-2+ の両方であまり知られていない機能として、マザーボードのクロック乗数設定 2 を 6 として解釈するというものがあります。これにより、多くのユーザーは、マザーボードのクロック乗数を 2 に設定するだけで、K6-2+ 550 MHz を、さらには K6-2+ 500 MHz を 600 MHz の速度で実行できました。^[5]

• パッケージ番号: 26050
• CPUID : ファミリー 5、モデル 8、ステッピング 0
• L1 キャッシュ: 32 + 32 KiB (データ + 命令)
• MMX、3DNow!
• 930万個のトランジスタ
• スーパーソケット7
• フロントサイドバス: 66、100 MHz
• VCore: 2.2V
• 初公開: 1998年5月28日
• 製造プロセス: 250 nm
• クロックレート: 233、266、300、333、350、366 MHz

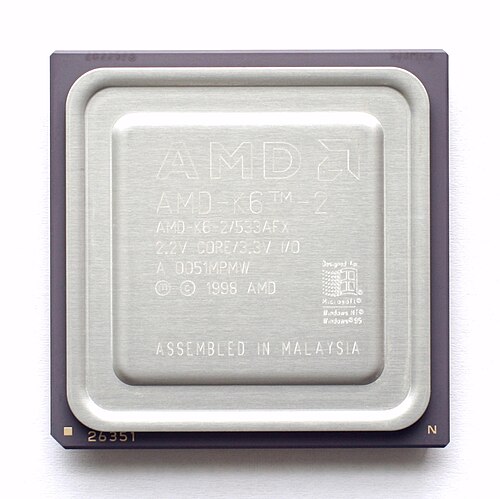

• パッケージ番号: 26351
• CPUID: ファミリー 5、モデル 8、ステップ 12
• L1 キャッシュ: 32 + 32 KiB (データ + 命令)
• MMX、3DNow!
• スーパーソケット7
• フロントサイドバス: 66、95、97、100 MHz
• 仮想コア: 2.0(モバイル)/2.2/2.3/2.4V
• 初公開: 1998年11月16日
• 製造プロセス: 250 nm
• クロックレート: 200、233、266、300、333、350、366、380、400、427.5、450、475、500、533、550 MHz

• Khanna, R. 他 (1998)。「100MHz ソケット 7 インターフェイスを備えた 0.25μm x86 マイクロプロセッサ」。ISSCC技術論文ダイジェスト、pp. 242-243。
