Apple A5は、 Apple Inc.が設計し、 Appleシリコンシリーズの一部であり、Samsungが製造した 32ビットシステムオンチップ（SoC）です。^[³^]^[⁴^] AppleがA5を搭載した最初の製品はiPad 2でした。Appleは2011年3月2日のメディアイベントで、 A5のARM Cortex-A9 中央処理装置（CPU）は Apple A4のCPUよりも最大2倍高速であり、 A5のPowerVR SGX543MP2 グラフィックス処理装置（GPU）はA4のGPUよりも最大9倍高速であると主張しました。^[⁵^] Appleはまた、A5はA4と同じ量の電力を使用すると主張しました。

Apple が A5 を搭載したモバイルデバイス (iPad 2 CDMA、iPhone 4S、および第 1 世代 iPad Miniセルラーモデル)に提供した最後のオペレーティングシステムアップデートはiOS 9.3.6で、2019 年 7 月 22 日にリリースされました。これらのデバイスは 2016 年に iOS 10がリリースされたときにサポートが終了しました。Appleが A5 を搭載した Apple TV (第 3 世代 Apple TVおよび第 3 世代 Rev A Apple TV )に提供した最新のオペレーティングシステムアップデートはApple TV Software 7.9で、2022 年 3 月 14 日にリリースされました。^{[ 6 ]}

デザイン

A5チップは、 Advanced SIMD (Neon)拡張機能を含むデュアルコア45nm Cortex-A9 CPU (チップの後のバージョンでは32nmに縮小) 、^[⁷^]およびデュアルコア32nm PowerVR SGX543MP2 GPUを搭載しています。

A5には、顔検出、ホワイトバランス、自動手ぶれ補正などの高度な画像後処理を実行できる画像信号処理ユニット（ISP）が統合されています。 ^{[ 8 ]}また、A5には、通話中の周囲の背景ノイズや二次的な音声を除去するAudience earSmartテクノロジーが直接統合されています。 ^{[ 9 ]}

iPad 2および第 1 世代 iPad miniに搭載されている A5 の Cortex-A9 のクロックレートは1 GHz です。A4 とは異なり、A5 はより低いクロックで動作して電力を節約できます。^[¹⁰^]^[⁷^] iPhone 4Sおよび第 5 世代 iPod Touchに搭載されている A5 の Cortex-A9 のクロックレートは800 MHz です。第 3 世代 Apple TVに搭載されている A5 のクロック速度は不明です。

A5が最初にリリースされたとき、チップの製造コストはA4よりも75%高いと推定され、その後生産量が増加するにつれてその差は縮小すると予想された。^{[ 11 ]} 2012年8月現在 A5はサムスンのテキサス州オースティン工場で製造された。^{[ 12 ]}サムスンはオースティン工場に36億ドルを投資して様々なチップを生産し、工場の生産量のほぼ全てがアップルチップの生産に充てられた。^{[ 13 ]}サムスンはその後、 2013年後半までに28nm 製造プロセスに移行するために、オースティン工場にさらに42億ドルを投資した。^[¹²^]

Apple A5 バージョン

A5チップには、S5L8940（45nm CPU搭載）、S5L8942（32nm CPU搭載）、S5L8947（シングルコア32nm CPU搭載）の3つのバージョンが存在する。^{[ 14 ]} Appleは、より広いメモリサブシステムと2つの追加GPUコアを備えた、 Apple A5Xと呼ばれるA5の別の高性能バリアントも設計した。A5Xは第3世代iPadでのみ使用された。

Apple A5 (S5L8940)

A5のS5L8940バージョンはiPad 2とiPhone 4Sで使用されました。^{[ 15 ]}このCPUは45nm 製造プロセスで製造されました。このバージョンのダイは 122.2mm2の^面積を占めます。^{[ 16 ]} RAMをサポートするためにPoP方式のインストールを使用しています。トップパッケージには2つの256MB LPDDR2 ^{[ 17 ]}チップが含まれており、合計512MB [ ^{16 ]の}RAMを提供します。

Apple A5R2 (S5L8942)

A5のS5L8942バージョンは、第3世代Apple TV（CPUコアの1つが無効化されている）^{[ 18 ]} 、 iPad 2（iPad2,4リビジョン）、第5世代iPod Touch、および第1世代iPad miniで使用されました。このCPUは32nm プロセスで製造されました。このバージョンのダイは69.6mm2 の面積を占め^[¹⁸^]、^S5L8940バージョンのダイよりも約41%小さくなっています。S5L8940バージョンと同様に、RAMをサポートするためにPoP方式の取り付けを使用しています。トップパッケージには2つの256MB LPDDR2チップが含まれており、合計512MBのRAMを提供します。^[¹⁹^]

Apple A5R3 (S5L8947)

A5 の S5L8947 バージョンは、第 3 世代 Rev A Apple TV でのみ使用されました。以前の 2 つの A5 バージョンとは異なり、このバージョンには CPU コアが 1 つしかありません。^{[ 20 ]}また、以前の 2 つの A5 バージョンとは異なり、このバージョンでは、RAM をサポートするために PoP インストール方式を使用しておらず、RAM は A5 チップの外部にあります。^{[ 21 ]}このバージョンのダイは 37.8mm ²の面積を占めており、^{[ 21 ]}第 3 世代 Rev A Apple TV 用に特別に作られた新しい設計を使用しています。^{[ 22 ]}^{[ 23 ]}

Apple A5を搭載した製品

ギャラリー

これらの画像はイメージであり、縮尺はおおよそ正確です。

A5（S5L8940）は、2011年3月に初めて製品に搭載されて出荷が開始されました。

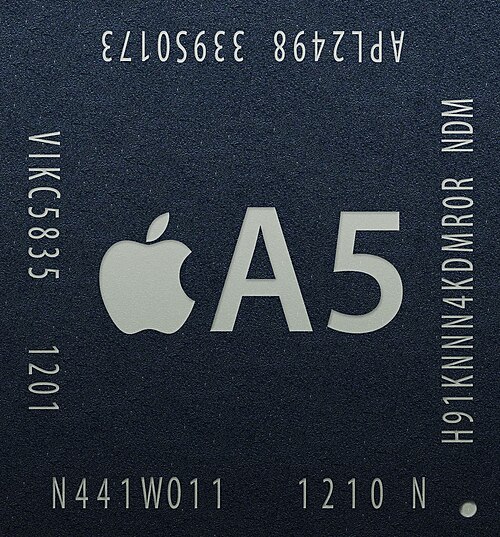

A5R2（S5L8942）は、2012年3月に初めて製品出荷が開始されました。

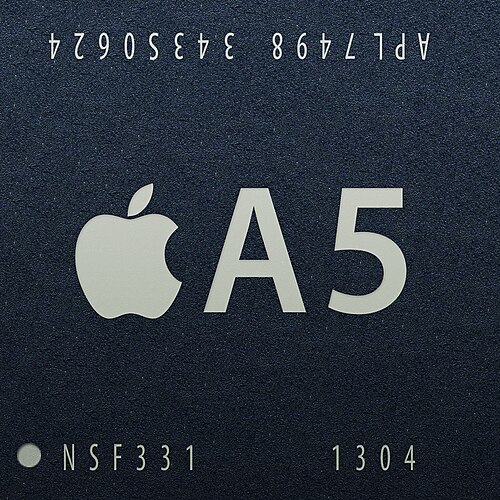

A5R3（S5L8947）は、2013年1月に初めて製品に搭載されて出荷が開始されました。

サイズ: A5 (10.1 mm x 12.2 mm) ^{[ 16 ]} A5R2 (8.1 mm x 8.6 mm) ^{[ 18 ]} A5R3 (6.1 mm x 6.3 mm) ^{[ 21 ]}
