ゾーンビット記録

コンピュータストレージでは、ゾーンビットレコーディング( ZBR ) は、ディスクドライブでトラックを最適化してデータ容量を増やすために使用される方法です。ゾーンあたりのセクターを内側のトラックよりも外側のトラックに多く配置することでこれを実現します。これは、トラックあたりのセクター数が同じである一定角速度(CAV) ドライブなどの他のアプローチとは対照的です。ほぼ同心のトラックで構成されるディスクでは、個別の円形トラックとして実現されているか、単一のらせん状トラックとして実現されているかに関係なく、物理的なトラックの長さ (円周) は中心ハブから離れるほど長くなります。

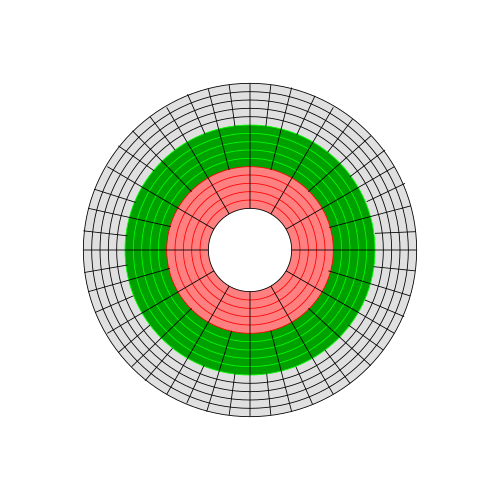

ゾーンビットディスクのセクターの物理的なレイアウト: 中心からの距離が増加するにつれて、特定の角度内のセクターの数は 1 (赤)、2 (緑)、4 (灰色) と増加します。

内側のトラックは、特定のドライブの技術が許す限り高密度に詰め込まれています。ディスクの残りの部分の詰め方は、ディスクの種類に応じて変更されます。ゾーン記録は、 1961年にゼネラル・エレクトリックに勤務していたチャック・ペドルによって開発され、特許を取得しました。^[1]

CAV ドライブでは、外側のトラックのデータは中央のトラックと同じ角度幅であるため、密度が低くなります。代わりに ZBR を使用すると、内側のゾーンを使用して読み取り/書き込み速度が設定され、これは他のトラックと同じです。これにより、ドライブは内側のトラックと比較して外側のトラックに多くのビットを保存できます。トラックあたりに保存するビット数が多いほど、同じディスク領域で合計データ容量が大きくなります。^[2]

しかし、ZBR はハードディスクの他の性能特性に影響を及ぼします。最も外側のトラックでは、データのデータ転送速度が最も高くなります。ハードディスクとフロッピーディスクはどちらも、通常、トラックの番号は外側の端から内側に向かって付けられ、オペレーティングシステムは通常、番号の最も小さいトラックを最初に埋めるため、オペレーティングシステムは、通常、空のドライブに最初にインストールするときに、独自のファイルをこのトラックに保存します。ディスクドライブを新しい状態または空の状態で、ベンチマークアプリケーションを使用してデフラグした後にテストすると、最高のパフォーマンスが示されることがよくあります。しばらくすると、内側のトラックに多くのデータが保存されると、平均データ転送速度が低下します。これは、内側のゾーンの転送速度が遅いためです。これに、ヘッドのストロークが長くなることや、断片化が発生する可能性があることが組み合わさって、ディスクドライブが時間の経過とともに遅くなるという印象を与える場合があります。^[2]

Apple IIGSや古いMacintoshコンピュータの800キロバイト3.5インチフロッピードライブなどの他のZBRドライブでは、データレートは変更されず、外側のトラックを読み書きするときにメディアを低速で回転させ、一定線速度ドライブの性能に近似します。^[3]

ZBRを使用する製品

Commodore 1541 フロッピーディスク(ZBR、ZCAV、GCRの組み合わせ、17～21 セクター、256 バイト、4 つの書き込み速度ゾーン)
シリウス1 /ビクター9000フロッピーディスク（ZBR、ZCLV、GCRの組み合わせ、11～19セクター、512バイト、9つの回転速度ゾーン）^[4]
Apple Macintosh 400K/800K フロッピーディスク (ZBR、ZCAV、GCR の組み合わせ)
DVD-RAM
1990年代以降のハードドライブの大半^[5]^[6]^[7]

参照

ゾーン一定線速度(ZCLV)
一定線速度（CLV）

参考文献

^コンピュータ博物館の YouTubeでのチャック・ペドルの口述歴史
^ ab 「Zoned Bit Recording」。2000年8月17日時点のオリジナルよりアーカイブ。2011年7月18日閲覧。
^ 「新世紀における Macintosh フロッピーディスクの操作」。2013 年 4 月 13 日時点のオリジナルよりアーカイブ。2013年 4 月 18 日閲覧。
^ 「第 7 章ディスクドライブアセンブリ」。Victor 9000 テクニカルリファレンスマニュアル(PDF)。Victor Business Products, Inc. 1982 年 6 月。pp. 7–1..7–9。710620。2017年 3 月 23 日のオリジナルからアーカイブ(PDF) 。2017年 3 月 23 日取得。
^ 電子設計、第35巻、第8-15号。1987年。
^ 「ゾーンビット記録 Archived 2017-01-16 at the Wayback Machine」。National Semiconductors。1989年。
^ 例: "5K500.B SATA OEM 仕様リビジョン 1.2" (PDF)。日立。2009 年 3 月 17 日。p. 15。2012年 10 月 21 日にオリジナル(PDF)からアーカイブ。2011年 7 月 29 日に取得。
