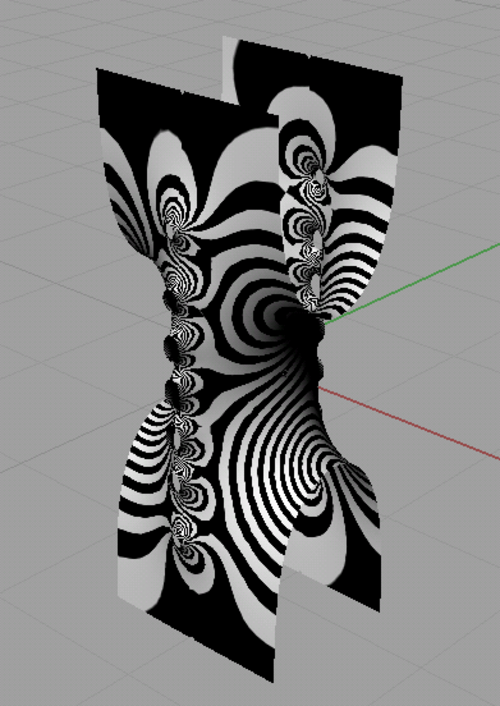

ゼブラ分析、またはゼブラストライプは、滑らかな表面の曲率を視覚化するためにコンピュータグラフィックスで使用される診断シェーディング技術です。 [ 1 ]これは主にコンピュータ支援設計（CAD）で使用され、表面が滑らかに接合しているかどうかを確認するのに役立ちます。これは、平行な列のライトで照らされたトンネルにオブジェクトを配置した場合、または縞模様の壁のある部屋に完全に反射するオブジェクトを配置した場合の視覚効果をシミュレートしたものです。
ゼブラストライプは、Fusion 360 [ 2 ] 、Autodesk Inventor [ 3 ] 、AutoCAD [ 4 ] 、Rhinoceros 3D [ 5 ] 、Onshape [ 6 ] 、SolidWorks [ 7 ]など、多くの CAD および非 CAD 製品に実装されています。放射状の扇形をソーステクスチャとして使用して、環境マップとして実装できます。
