Xパラメータ

X パラメータはS パラメータを一般化したものであって、大きな入力電力レベルの下で非線形コンポーネントによって生成される高調波の振幅と相対位相を特徴付けるために使用されます。X パラメータは、ポリ高調波歪み (PHD) 非線形動作モデルのパラメータとも呼ばれます。

説明

Xパラメータは、高周波設計のための非線形ネットワークパラメータの新しいカテゴリを表します（非線形ベクトルネットワークアナライザは、大信号ネットワークアナライザと呼ばれることもあります。 ^[1]）

Xパラメータは、大信号と小信号の両方の条件、線形および非線形コンポーネントに適用できます。XパラメータはSパラメータ^[2]の拡張であり、小信号の限界ではXパラメータがSパラメータに縮小されることを意味します。

これらは、 RFエンジニアリングにおける重要な課題、すなわち、大信号動作条件下でコンポーネントがカスケード接続されると、非線形インピーダンス差、高調波混合、および非線形反射効果が発生するという課題を克服するのに役立ちます。これは、個々のカスケード接続されたコンポーネントの特性と、結果として生じるカスケードの複合特性との間に、非線形で自明ではない関係があることを意味します。この状況は、直列に接続された抵抗器の値を単純に加算できるDCの場合とは異なります。Xパラメータは、このカスケード接続の問題を解決するのに役立ちます。コンポーネントセットのXパラメータを個別に測定すると、それらから構成される任意のカスケードのXパラメータ（および非線形伝達関数）を計算できます。Xパラメータに基づく計算は通常、ハーモニックバランスシミュレータ環境内で実行されます。^[3]

発達

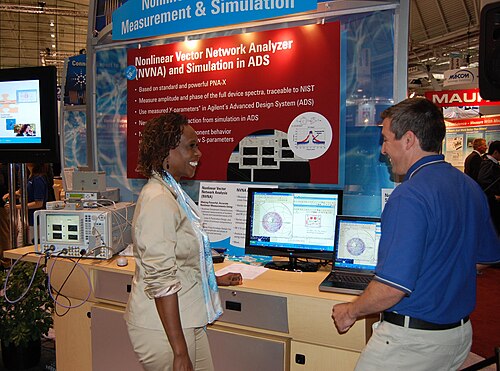

Xパラメータは、キーサイトテクノロジーによって開発され、 2008年にN5242A非線形ベクトルネットワークアナライザ^[4]^[5] およびW2200アドバンストデザインシステムに含まれる機能として導入されました。N5242Aはキーサイト^[6]の製品であり、以前はアジレントの一部でした。^[7]

^{Xパラメータは、Jan Verspecht博士[8]}^[9] とDavid E. Root博士^[9]による多高調波歪みモデリング研究のパラメータである。

参照

2ポートネットワーク

注記

^ Jan Verspecht 博士 (2005 年12 月)。「大信号ネットワーク解析」(PDF)。IEEE Microwave Magazine。6 ( 4)。IEEE: 82–92。doi : 10.1109 /MMW.2005.1580340。S2CID 23109051。2009年5 月 1 日閲覧。
^ 「EDA Focus: 2009 年 5 月、2009 年 4 月 16 日に Microwave Journal 編集者 David Vye が David E. Root 氏に行ったインタビューの記録」。Microwave Journal。2009年 4 月 16 日。2009年5 月 4 日閲覧。
^ 「ADS での Keysight NVNA と X-Parameters シミュレーション: ADS を使用した非線形測定、モデリング、シミュレーションの新しいパラダイム (PDF、1MB)」、X-Parameters MMIC 設計セミナーページ。2015年7 月 17 日閲覧。
^ 「Agilent Technologies が、ワイヤレス、航空宇宙防衛産業で使用されるコンポーネントの X パラメータ非線形モデル生成における画期的な技術を発表: X パラメータにより、シミュレーションまたは測定からのモデル生成が可能になり、開発が迅速化」Keysight.com 2008 年 12 月 17 日2009 年5 月 6 日閲覧。
^ 「Keysight N5242A PNA-Xシリーズマイクロ波ネットワークアナライザ、10MHz～26.5GHz」。 2015年7月17日閲覧。
^ 「電子設計、テスト自動化、測定機器」。Keysight Technologies。
^ 「Agilent の電子計測事業は現在 Keysight Technologies です」。Agilent Technologies。
^ Jan Verspecht 博士 (1996 年 10 月)。「周波数領域におけるパワートランジスタのブラックボックスモデリング」(PDF)。INMMC '96 (ドイツ、デュイスブルク) で発表された会議論文。2009 年5 月 6 日閲覧。(PDF、85 KB)
^ ab Dr. Jan Verspecht; Dr. David E. Root (2006 年 6 月). 「多高調波歪みモデリング」(PDF) . IEEE Microwave Magazine . 7 (3). IEEE: 44–57. doi :10.1109/MMW.2006.1638289. S2CID 20488542 . 2009 年5 月 6 日閲覧。（PDF、2.4MB）
