ウェンヴォー送信所

ウェンヴォー送信所

ウェンヴォエマスト

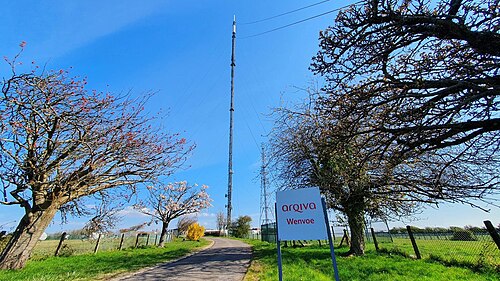

ウェンヴォー送信所（グラモーガン渓谷）
マストの高さ	260.7メートル（855フィート）
座標	北緯51°27′33″ 西経3°16′54″ / 北緯51.459167° 西経3.281667° / 51.459167; -3.281667
グリッド参照	ST110742
構築済み	1985
BBC地域	BBCウェールズ
ITV地域	ITV ウェールズ
ローカルテレビサービス	カーディフテレビ

ウェンヴォー送信所（正式にはアルキヴァ・ウェンヴォー）は、南ウェールズとウェスト・カントリーの放送と通信の主要施設です。英国ウェールズのグラモーガン渓谷にあるウェンヴォー村の近くにあります。

260.7メートル（855フィート）^{[1] [2] [3]} の支柱と様々な高さのアンテナで構成されています。 ^[4]テレビアンテナの平均海抜高度は384メートル（1,260フィート）です。^{[4] [2]}

このサイトはArqivaが所有および運営しています。このサイトは、イングランド南西部で推定 150 万人のリスナー (63 万世帯)、ウェールズで 130 万人のリスナー (54 万世帯) にサービスを提供しています。

この場所にあった元々の230メートル（750フィート）のマストは、1952年にBBCによって南ウェールズとイングランド西部に405回線の VHFテレビを提供するために建設されました。この放送局は1952年8月15日から予備の送信機を使用してバンドIチャンネル5（66.75MHz）で放送し、 ^[5] 1952年12月20日からはメインの高出力送信機を使用して放送しました。^[6] 1985年に405回線テレビが廃止されるまで放送が続きました。

1955 年にVHF FMラジオがマストに追加され、BBC のホーム サービスが放送されました。その後、1956 年にライト プログラム、 1959 年に サード プログラムが追加されました。

1963年に、既存の構造物の横に2本目の191メートル（625フィート）のマストが建設されました。これは、バンドIII VHFチャンネル13（214.75 MHz）で新しいBBCウェールズ405回線テレビサービスを送信するためであり、1964年2月9日にサービスを開始しました。^[7]このサービス用の405回線送信機は、1983年に早期に閉鎖されました。

1965年9月12日、625ラインの白黒テレビサービスBBC2がウェンヴォーからUHFで利用可能になりました。この新しい送信機は最初からカラー放送が可能で、それ以降、予告なしのカラーテレビ技術試験送信に使用されました。^[8]

1967年9月、BBC2はウェンヴォーから正式にカラーテレビサービスを開始した。その数か月後、同年7月にBBC2クリスタルパレスなどが英国初のカラー放送を開始した。

1970 年に、BBC1とITVウェールズ ( HTV ウェールズ)向けにUHF 625 ライン カラーテレビが導入されました。その後、1982 年に開始された S4Cが追加されました。

1985 年に 405 回線テレビが閉鎖されると、この施設は再設計され、既存の 2 つのマストは撤去されました。新しいマスト (Wenvoe "A" として知られる) に置き換えられ、現在この施設に設置されている構造物です。Wenvoe "B" は、近くにある自立型通信マストです。VHF FM アンテナは、古い水平偏波スロット アンテナから新しい混合偏波アンテナにアップグレードされ、送信出力は 2 倍になりました。

新しいアナログチャンネル 5 は1997 年に開始されましたが、ウェンヴォーから送信されることはありませんでした。メンディップの 125 kW 送信機は、ウェンヴォーのサービスエリア内の十分な数の家庭にサービスを提供できると考えられていたようです。当時、メンディップの範囲内の多くの家庭は、ウェンヴォーから送信される英語/ウェールズ語のS4Cではなく、英語のみのチャンネル 4 を受信するために、すでにアンテナをメンディップに向けていました。

2006 年 6 月 14 日に新しい 217.7 メートル (714 フィート) の支柱 (ウェンヴォー "C") の工事が開始され、2006 年 9 月に完了しました。この支柱はアナログ信号を伝送し、ウェンヴォー "A" は構造的に改良され、23 メートル (75 フィート) 延長されることになっていました。ウェンヴォー "A" には、新しい高出力デジタル アンテナと完全予備アンテナが取り付けられました。建物内に新しい高出力デジタル TV 送信機が設置され、これによりウェンヴォー "A" は 6 つの主要なデジタル TV マルチプレックスすべてを放送できるようになり、2010 年にアナログ信号が停止された後も OFCOM ^[9]が現在提案している 7 番目のマルチプレックスも放送できるようになりました。

この機械的なアップグレードは 2009 年の夏までに完了し、Wenvoe "C" は 2009 年 8 月下旬から解体が開始されました。

ウェンヴォーのアナログBBC Twoサービスは2010年3月3日に廃止され、残りのアナログテレビサービスは2010年3月31日に廃止されました。この時点で、ウェールズは正式にデジタルテレビサービスへの移行を完了しました。^[10]

BBC ラジオ ウェールズは、 2011 年 12 月 6 日午前 10 時 39 分にウェンヴォー送信機から放送を開始しました。これは、それまで 103.9 MHz で BBC ウェールズ VHF 番組を南東ウェールズに放送していた、ウェナルト ヒルの低出力 VHF 送信機に代わるものです。

2本目のマストはBBCウェールズの放送を放送するために使用されました。

最初の UHF 625 ラインテレビサービスはウェンヴォーから開始されました。このため、マストの頂上にバンド V アンテナを設置する必要があり、^[11]元々そこに設置されていた 1952 年のバンド I アンテナに代わるものでした。新しいバンド I アンテナは 1964 年 12 月 8 日に運用が開始され、バンド V アンテナの真下、バンド II アンテナの上に設置されました。このため、アンテナは上部の支線デッキの固定具に非常に近くなり、放射パターンに悪影響を与えないように注意深い設計が必要でした。^[12]

† 当初はモノクロでしたが、カラーテレビサービスは1967年9月に開始されました。

† 当初はモノクロでしたが、BBC One Wales でのカラー制作は 1970 年 7 月 9 日に開始されました。

チャンネル 4 が英国全土で開始されました。ウェールズにある Wenvoe は S4C バリアントを放送しました。

ウェンヴォーからのバンドIIIの405回線BBC1ウェールズサービスは早期に廃止されました。^[13]アバーガベニー、カーマーゼン、ラネリーの405回線のオフエア中継局は前年に廃止されていました。これにより、ランドリンドッドウェルズ（およびウェンヴォーの間接オフエア中継局であるラニドロス）とキルヴィーヒルが、ウェンヴォーの中継局として分類される最後の405回線BBCウェールズ送信機として残りました。

キルヴィー ヒルとランイドローズからの 405 回線の送信は 1983 年の第 2 四半期に停止される予定だったため、ランドリンドッド ウェルズのみが 1985 年 1 月まで継続することになりました。

405 ラインの VHF テレビ システムは英国全土で停止され、デジタル テレビ サービスが開始されるまで、ウェンヴォーのテレビ出力は UHF の 625 ラインのみでした。

これは、 DVB-Tシステムを使用したデジタルテレビの最初の展開でした。送信周波数と出力は、UHF テレビチャンネルに干渉せず、同じアンテナグループで受信できるように選択されました。QAM 星座とキャリアの数は、ITV Digitalが崩壊し、サービスがFreeviewコンソーシアムに引き継がれた後の 2002 年頃に変更されました。

アナログ放送のBBC Two Walesのチャンネル 51 は 45 年間の放送を終えて閉鎖され、HTV Wales は最後の 1 か月間、チャンネル 41 からそのチャンネルに移動されました。

チャンネル 30 のマルチプレックス 1 は BBC A に名前が変更され、チャンネル 41+ (アナログ HTV Wales が空けたばかり) に移動されました。100 kW ERP への電力増加に加えて、64QAM と 8k キャリアに再構成され、その結果、古いアナログ送信に似たサービス エリアが実現しましたが、マルチプレックス 1 がこれまで使用していたものよりもはるかに広い帯域幅が利用可能になりました。

切り替え中、マルチプレックス B で伝送されていたすべてのチャネルがこの新しい PSB1 マルチプレックスで複製されました。

チャネル30はマルチプレックスCに再利用され、マルチプレックスCのチャネル43の古い割り当てが解放されました。

残りのアナログテレビはすべて、40年間の放送を終えて廃止されました。切り替え前の低電力デジタル送信（Arqiva AとSDNを除く）はフルパワーにアップグレードされ、64QAMと8kキャリアに設定され、周波​​数が変更され、マルチプレックスに新しい名前が付けられました。

† 高精細チャンネル: DVB-T2 伝送を使用する BBC One HD、BBC HD、ITV1 HD、S4C Clirlun、MPEG4 100 kW ERP でコード化。

通常とは異なり、ウェンヴォーでのデジタル切り替えには、リッジヒルでチャネル 42 と 45 がクリアされるまでの時間を確保するために、第 3 フェーズが必要でした。この時点で、Arq A と SDN は、電力の増加とともにグループに完全に移行されました。

4G携帯電話用に800MHz帯を解放したことに伴う、この地域の他の地域での周波数変更の副作用として、 ^[15] Wenvoeの「Arqiva B」マルチプレックスはチャンネル49からチャンネル39に移動されました。 ^{[16]これは、将来的にチャンネル49を}Mendip送信機が引き継ぐことを可能にするためでした。

2019 年 5 月 15 日と 6 月 6 日の 700 MHz 帯域の変更に伴い、Arqiva COM7 マルチプレックスは UHF チャンネル 55 で送信され、COM8 マルチプレックスは UHF チャンネル 56 で送信されます。これらのマルチプレックスは追加の HD サービスを伝送します。ローカル TV マルチプレックスは UHF チャンネル 37 で送信され、2013 年 12 月 1 日頃にアンテナ テストを開始しました。

700MHz帯の変更に伴い、2020年6月22日、Arqiva COM8マルチプレックスはUHFチャンネル56で永久にオフになりました。^[17]

ウェンヴォーは当初かなり不安定な周波数セットを使用していましたが、1978 年に合意されたバンドプランの変更は 1981 年に実施されました。

ウェンヴォーからの BBC ラジオ 1、BBC ラジオ 2、BBC ラジオ 3、BBC ラジオ 4、およびクラシック FM 放送は、南ウェールズとウェスト カントリーを対象としていますが、ERP が高く、全方向性アンテナ システムを使用しているため、信号ははるかに遠くまで届きます。

Radio Cymru と Radio Wales は同じ放射パターンを持っていますが、実効放射電力は異なります。Radio Wales は、同じ周波数でBBC Radio Cornwallと干渉しないように ERP が低くなっています。オーバースピルがあるため、ウェスト カントリーでは R. Wales と R. Cymru をステレオで聴くことができます。

ネイション ラジオは、カーディフ、ニューポート、ブリッジェンドに十分な電波が届くように低出力で放送されています。ブリストルとウェスト カントリーにも多少の電波が届きますが、ブリストルを過ぎるとすぐにサービスが落ちます。

デジタルラジオはウェンヴォーから高出力で送信され、サウスウェールズとウェストカントリーをカバーするように設計されています。
