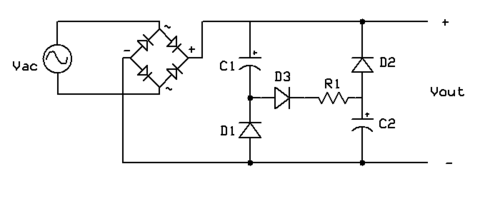

バレーフィル回路は、パッシブ力率補正(PFC) 回路の一種です。説明のため、AC 入力電圧を DC 電圧に変換する 基本的な全波ダイオード ブリッジ整流器が最初のステージに示されています。
手術
AC 電圧が印加されると、整流されたライン電圧が C1 と C2 に印加され、C1 と C2 は両方とも D3 と R1 を介して充電され、C1 と C2 がそれぞれピーク ライン電圧の約半分まで充電されます。
ライン電圧がピークを下回り、「谷」段階に入ると、Vout はピークライン電圧の半分に向かって低下し始めます。この時点で、C1 と C2 はそれぞれ D1 と D2 を介して Vout の負荷に放電し始めます。
R1は大きな突入電流と電磁干渉(EMI)を防ぐために必要です。[1]
利点と欠点
この設計の利点は、かなり単純なことです。欠点は、リップル電圧がピーク値の 50% のままであり、全高調波歪み(THD) が 35% とかなり高いことです。1998 年の米国特許US6141230A は、力率 0.98、THD 9.61% を実現し、蛍光灯バラストなどの定負荷アプリケーションに最適です。[2] [1]
参考文献
- ^ ab 改良されたバレーフィルパッシブ電流シェイパー
- ^ 「US6141230A: バレーフィル力率補正回路」。Google Patents。1998年7月13日。 2017年3月23日閲覧。
