IBM T220/T221 LCD モニター

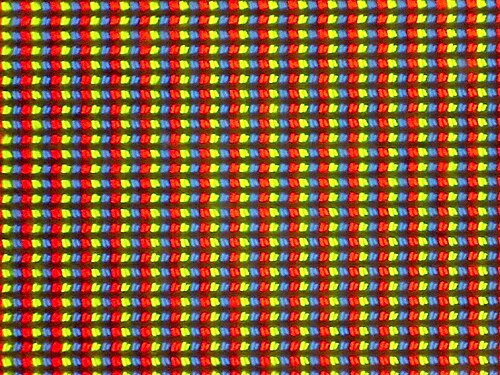

IBM T220およびT221 は、2001 年から 2005 年にかけて販売されたLCDモニターで、対角 22.2 インチ (564 mm) の画面に 3840×2400 ピクセル (WQUXGA) のネイティブ解像度を備えています。これは 9,216,000 ピクセルに相当し、ピクセル密度は 204 ピクセル/インチ (80 dpcm、0.1245 mm ピクセル ピッチ) で、現代のコンピューターモニター(約100ピクセル/インチ) よりもはるかに高く、印刷メディアの解像度に近づいています。このディスプレイ ファミリーは、一部の業界誌で「ビッグ バーサ」というニックネームで呼ばれていました。2003 年当時の価格は約 8,400 ドルで、購入者はほとんどいませんでした。このような高解像度のディスプレイは、Apple のRetina ディスプレイラインなどの現代の高 dpi ディスプレイがより広く採用されるまで、ほぼ 10 年間ニッチな製品のままでした。^[1]

IBM T220 は 2001 年 6 月に発表され、3840×2400 の解像度をネイティブにサポートした最初のモニターでした。^[2]このような高解像度をサポートするために、このモニターは珍しいコネクタ配置を採用しています。ディスプレイの背面には 2 つのLFH-60コネクタがあります。モニターに付属する 1 組のケーブルをコネクタに接続し、それぞれ 2 つのシングルリンクDVIコネクタに分岐して、合計 4 つの DVI チャネルになります。1 つ、2 つ、または 4 つのコネクタを同時に使用できます。

IBM T220 には、Matrox G200 MMS PCI-32 ビデオ カードと 2 つの電源が付属しています。ネイティブ解像度を実現するために、画面は 960×2400 ピクセルの 4 つの列、または 1920×1200 ピクセルの 4 つのタイルに分割されています。モニターのネイティブ リフレッシュ レートは 41 Hz です。

これはオリジナルの T220 の改良モデルです。注目すべき改良点としては、2 つの電源アダプタではなく 1 つの電源アダプタのみを使用することと、より多くの画面モードをサポートすることなどがあります。ただし、消費電力は 111 ワットから 135 ワット (最大で 111 ワットから 150 ワット) に増加しました。当初は 9503-DG1 および 9503-DG3 モデルとして提供されていました。9503-DG1 モデルには、Matrox G200 MMS グラフィックス カードと 2 本の LFH-60 コネクタ ケーブルが付属していました。9503-DG3 モデルには、グラフィックス カードの 1 つまたは 2 つの DVI ポートから T221 の LFH-60 ソケットに接続するケーブルが 1 本付属していました。^{[引用が必要]}

9503-DG1 モデル T221 は、当初は 4 つの 960×2400 ストライプの最大解像度で動作していました。その後のファームウェアでは、1920×1200 タイル モードも許可されました。^{[引用が必要]}

ネイティブ解像度でサポートされる最大リフレッシュレートは、使用されるTMDSリンクの数によって異なります。シングル、ダブル、クアッドリンクは、それぞれ 13、25、41 Hz のリフレッシュレートをサポートします。ブランキング期間を短縮すると、シングル、ダブル、クアッド TMDS リンクは 17.1、^[3] 33.72、41 Hz のリフレッシュレートを実現できます。このモデルの内部リフレッシュレートは常に 41 Hz です。T221 9503-DG5/DGP(光沢)/DGM(マット) モデルは、2003 年 9 月に導入された最終バージョンです。^[4]

9503-DG5/DGP/DGM モデルはネイティブ リフレッシュ レートが 48 Hz で、グラフィックス カードは付属していませんでしたが、デュアル リンク DVI 信号を受信し、再同期、バッファリングして、2 つのシングル リンク信号 (1 つは奇数ピクセルと同期を伝送し、もう 1 つは偶数ピクセルと同期を伝送) に分割する外部コンバータ ボックスが含まれていました。以前日本で販売されていたサード パーティ コネクタ アダプタは、TMDS 同期信号のみをバッファリングして分割します。内部デュアル リンク レトロフィットには、インピーダンスの不一致を引き起こす TMDS 同期信号のバッファなしハードワイヤ ジャンパー分割、および各レッグに 24 オームの直列抵抗器を使用した TMDS 同期信号のバッファなしハードワイヤ分割が含まれていました。コンバータ ボックスを介して 1 つのデュアル リンク DVI インターフェイスを使用するだけで、24 Hz または 25 Hz のリフレッシュ レートが可能になります。コンバータ ボックスを 3 番目のシングル リンク DVI 入力と並列に使用すると、48 Hz のリフレッシュ レートを実現できます。このモードでは、デュアルリンク DVI が画面の左側の 2624×2400 部分を駆動し、シングルリンク DVI が残りの 1216×2400 部分を駆動します。または、2 つのコンバータ ボックスを 2 つのデュアルリンク DVI ポートと同時に使用して、DG5 を 48 Hz で 2 つの 1920×2400 ストライプとして駆動することもできます。3 つの TMDS チャネルしかない従来の AGP ビデオ カード ( NVIDIA Quadro FX 3000 または NVIDIA GeForce 6に基づくほとんどのカードなど) の場合、最大リフレッシュ レートを得るにはコンバータ ボックスが必要です。

4 つの TMDS リンクを使用すると、4 つの 1920×1200 タイルを使用して、任意の解像度で最大リフレッシュ レートでモニターを駆動できます。コンバーター ボックスは、モニターの以前のリビジョンでは動作しません。4 本の DVI ケーブルでモニターを駆動するには、Matrox Parhelia HR256 レガシー PCI-X カードなど、十分に強力なグラフィック カードが必要です。^[5]一般的ではない解像度、接続、画面分割には、公式にサポートされていないシステム用のカスタム設定が必要になる場合があります。^{[引用が必要]}

Viewsonic VP2290b-3 はこのモニターのリバッジ版です。^{[引用が必要]} IBM T221-DG5 は 2005 年 6 月に製造中止になりました。^{[引用が必要]}

IBM T221 は、IBMトーマス・J・ワトソン研究所のフラットパネルディスプレイグループの実験的技術として始まりました。2000 年に、コード名「Bertha」の TFTLCD プロトタイプ 22.2 が、IBM リサーチと IBM Japan の共同作業で作成されました。このディスプレイのピクセル形式は、3840×2400 (QUXGA-W)、204 ppi でした。2000 年 11 月 10 日、IBM は、プロトタイプ モニターをカリフォルニア州にある米国エネルギー省のローレンス リバモア国立研究所に出荷したことを発表しました。その後、2001 年 6 月 27 日、IBM は T220 として知られるモニターの製品バージョンを発表しました。その後、2001 年 11 月、IBM は後継製品である IBM T221 を発表しました。2002 年 3 月 19 日、IBM は IBM T221 の価格を17,999米ドルから8,399 米ドルに引き下げることを発表しました。その後、2003 年 9 月 2 日に、IBM は 9503-DG5 モデルの提供開始を発表しました。

IBMと台湾の奇美グループは2001年にIDTech ^{[6] [7]}という合弁会社を設立し、日本でT221を製造した。ViewSonic ^[8]とiiyama ^[9]はT221をOEMし、自社のブランド名で販売した。マットバージョンと光沢バージョンの両方がIDTechによって製造された。IDTechのYasu Technologiesの生産ラインは2005年にソニーに売却され^[10]、T221の運命は不明である。このモニターは現在販売されていない。2023年現在、5つのメーカーが13.4インチから16インチまでのWQUXGAパネルを製造している。^[11]
