超高密度ケーブル相互接続

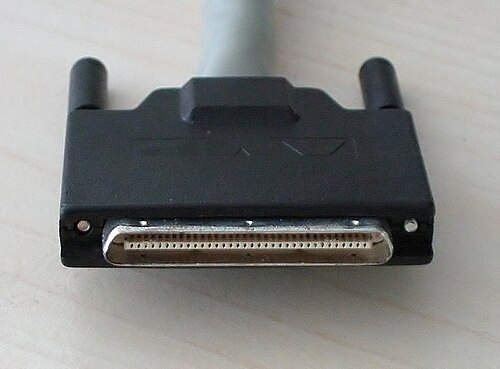

超高密度ケーブル相互接続( VHDCI )は、 SCSI -3の SPI-2 ドキュメントで導入された 68 ピンコネクタです。^[1] VHDCI コネクタは、1 つの PCI カードスロットの背面に 4 つのワイド SCSI コネクタを配置できる非常に小さなコネクタです。物理的には、小型のCentronicsタイプのコネクタのように見えます。通常の 68 接点のピン割り当てを使用します。ケーブルではオスコネクタ (プラグ) を使用し、デバイスではメスコネクタ (「レセプタクル」) を使用します。

その他の用途

SCSI インターフェイスでの標準化された使用とは別に、いくつかのベンダーは他のタイプのインターフェイスにも VHDCI コネクタを使用しています。

Nvidia : 外部PCI Express 8 レーン相互接続用。Quadro Plex VCS およびQuadro NVS 420ではディスプレイポートコネクタとして使用されます。
ATI Technologies : FireMV 2400では、1 つのコネクタで2 つのDVI信号と 2 つのVGA信号を伝送し、これらのコネクタを 2 つ並べて配置することで、FireMV 2400 をロープロファイルの 4 画面ディスプレイカードにしました。Radeon X1950 XTX Crossfire Edition でも、コネクタのペアを使用して、当時Crossfireで許可されていた PCI Express バスよりも広いカード間帯域幅を実現しました。
AMD : Radeon HD 7750の一部の Visiontek バリアントは、Mini DisplayPortとともに VHDCI コネクタを使用して、ロープロファイルカードで 5 つのディスプレイ (4 つのHDMI + 1 つの mDP へのブレークアウト)のEyefinityアレイを可能にします。VisionTek は、同様のRadeon HD 5570もリリースしましたが、Mini DisplayPort はありませんでした。
Juniper Networks : 12 ポートおよび 48 ポートの 100BASE-TX PIC (物理インターフェイスカード) 用。ケーブルは、一方の端で PIC の VHDCI コネクタに接続し、もう一方の端でRJ-21コネクタを介して RJ-45パッチパネルに接続します。
Cisco : 3750 StackWiseスタッキングケーブル
National Instruments：高速デジタルI/Oカードについて[1]
AudioScienceはVHDCIを使用して、複数のアナログバランスオーディオとデジタルAES/EBUオーディオストリーム、およびクロックとGPIO信号を伝送します。^[2]

参照

SCSIコネクタ

参考文献

^ "SCSI-3" . 2021年6月14日閲覧。
^ 「BOB1038 データシート」(PDF)。AudioScience。
