VESA プラグ アンド ディスプレイ

VESA プラグ アンド ディスプレイ(略称P&D ) は、フラット パネル ディスプレイやビデオ プロジェクターなどのモニターのデジタル信号を伝送するビデオ コネクタで、1997 年にVideo Electronics Standards Association (VESA)によって承認されました。競合するDigital Visual Interface (DVI、1999) や VESA 独自のDigital Flat Panel (DFP、1999)のコネクタとほぼ同時期に導入され、 VESA 拡張ビデオ コネクタ(EVC、1994)の代替として販売されました。DVI とは異なり、広く普及することはありませんでした。

P&D コネクタは、ユニバーサル シリアル バス(USB) およびIEEE 1394 (FireWire)経由でデジタル ビデオ、アナログ ビデオ、およびデータを伝送する EVC の30 ピンおよび 4 軸レイアウトを共有します。少なくとも、P&D コネクタはデジタル ビデオを伝送する必要があり、その場合、コネクタはP&D-Dと指定されます。デジタル ビデオとアナログ ビデオの両方が含まれる場合、コネクタはP&D-A/Dと指定されます。

P&Dレセプタクルとプラグには、互換性のある規格を示す標準化されたシンボルを付ける必要があります。左上の象限はアナログビデオのサポートを示します。右上の象限はデジタルビデオのサポートを示します。下の象限はIEEE 1394とUSBのサポートを示します。^{[1] ：§9.4}

すべてのP&Dコネクタは、シングルリンクTMDSデジタルビデオ信号（最大160MHz）を伝送し、少なくともVESAディスプレイデータチャネルバージョン2をサポートする必要があります。 ^{[1] ：§10.1}最大解像度は1600×1280で、リフレッシュレートは60Hzです。^{[1] ：§1.2.2}

アナログビデオ信号は、サポートされている場合、1つの複合同期信号または2つの同期信号（水平および垂直）とともに、3つの独立したカラーチャネル（赤/緑/青）として提供されなければなりません。^{[1] ：§9}各信号線の公称インピーダンスは75Ωであり、各チャネルは少なくとも2.4GHzの帯域幅を伝送できる必要があります。^{[1] ：§7.10.1.9}アナログビデオ信号のタイプ指定は、EVCで導入されたタイプ4（VESA）アナログDCプロトコルを含む、信号の電圧値のみを指定します。^{[1] ：§4.5.2.1}

P&Dコネクタは、18～20 VDC、最大1.5 Aのオプションの充電電力をサポートします。 ^{[1] ：§4.6}さらに、立体ディスプレイ同期信号もオプションとしてサポートされています。^{[1] ：§4.7} USBおよびFireWire経由のデータ信号もオプションです。

USBバージョンは指定されていないが、^{[1] : §8.5}ではサポートされている場合、現代のUSB標準に準拠していると思われる。USBコネクタは、プロジェクターのワイヤレスリモコンからコンピュータのプレゼンテーションソフトウェアにマウスの動きを渡すためと、ファームウェアのアップグレードのために設計されている。^[2]

FireWireがサポートされている場合、IEEE 1394-1995仕様に準拠している必要があります。^{[1] ：§8.6}

ピンレイアウトはVESA EVCからコピーされていますが、コネクタシェルは若干異なります。EVCは台形の形状を使用し、P&DはD形状を使用します。インターフェースは、Molexに発行された特許によって保護されています。^{[1] ：§7.1} P&Dの導入により、EVCはアナログ信号のみのコネクタとして継続され、P&D-Aと呼ばれることもあります。EVC/P&Dファミリは、アナログ/デジタルの組み合わせ(P&D-A/D)およびデジタルのみ(P&D-D)コネクタで完了しました。^{[1] ：§12.1} P&D-A/DはEVCデバイスと互換性がありますが(VESA EVCの機能がない点を除く)、P&D-Dは互換性がありません。

注記

通常のP&Dコネクタに加えて、この規格では40ピンマイクロリボンコネクタも規定されており、これはP&D-Dを介してデジタルビデオ接続を行う場合にのみ定義されます。^{[1] ：§10.3}

P&DポートはApple Display Connectorの代替形式と間違われることがありますが^[3]、ADCはより高い電流を流し、ピンレイアウトが異なり、FireWireをサポートしていません。

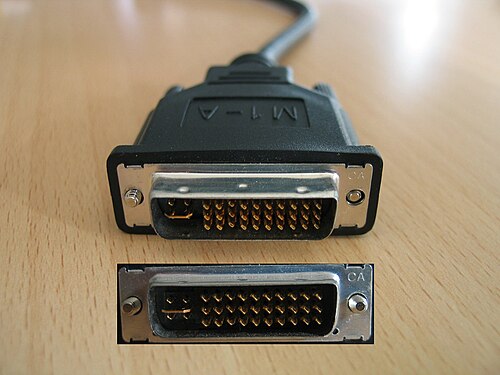

• M1-DA 、 InFocusが使用する名前（多くの場合M1と短縮される）
