ユーティリティの場所

ユーティリティロケーションとは、地下にある公共ユーティリティ本管を特定し、ラベルを付けるプロセスです。これらの本管には、通信、配電、天然ガス、ケーブルテレビ、光ファイバー、信号機、街灯、雨水排水管、水道本管、下水道管などのラインが含まれます。場所によっては、主要な石油・ガスパイプライン、国防通信線、大量輸送機関、鉄道、道路トンネルも地下空間を奪い合っています。^[1]

公共施設は地下に敷設されることが多く、その機能の性質上、また利便性や美観上の理由から敷設されることもあります。米国では、地下線の総延長は20,000,000マイル（32,000,000 km）を超えると推定されています。^[2] 掘削前に、公共の道路に設置する場合は、地方自治体が地下システムの場所を示して承認することを要求することがよくあります。

パイプラインのマーカー、標識、その他の表示は、地下のユーティリティの存在を警告するために目に見える場合と見えない場合があります。セキュリティなどのさまざまな理由により、ユーティリティの正確な位置が示されない場合があります。掘削業者がユーティリティの正確な位置、数、およびタイプを知る唯一の方法は、地下ユーティリティ コーディネーターに連絡して、位置をマークするよう依頼することです。ほとんどの管轄区域では、このサービスは無料ですが、事前の通知が法的に義務付けられています。

英国では、HSG47 ^[3]および PAS128 ^[4]ガイドラインに従うために、デスクトップ ユーティリティ検索を実行することが推奨されています。ユーティリティ検索は、C2 ユーティリティ検索または PAS128 (D) ユーティリティ検索とも呼ばれ、ユーティリティ資産の所有者を特定し、埋設および架空資産と装置の位置を特定するための最初のステップです。ユーティリティ検索は、地下および架空ユーティリティ資産の存在と位置に関する貴重な情報を提供するため、開発プロジェクトには不可欠です。この情報は、サイト周辺のネットワークを理解するのに役立つだけでなく、建設中の事故、混乱、コストのかかる遅延を防ぐのに役立ちます。^[5]

地下線の種類ごとに製造に使われる材料の種類が異なるため、異なる検出および位置特定方法を使用する必要があります。一般的な 2 つの方法は、パッシブ位置特定とアクティブ位置特定と呼ばれます。

パッシブ ロケーティングでは、一部のユーティリティ ラインで自然に発生する信号を使用します。この方法では、ユーティリティ ラインの 60% 程度の位置を特定できないことが多く、^[要出典]、ユーティリティを誤認するリスクがあります。一方、アクティブ ロケーティングはより正確です。ロケーターが送信機を通じて生成する信号を使用します。次に、受信機の助けを借りて、ロケーターは地下に埋まっているユーティリティ ラインの種類を追跡および特定できます。

能動的な方法は、導電性の金属パイプやケーブルの位置を特定するのに最も適しています。このプロセスでは、多くの場合、送信機と受信機で構成される電磁機器を使用します。プラスチックやコンクリートなどの他の種類のパイプの場合は、金属トレーサーワイヤまたは導電性フォイル（検出可能なテープ）をパイプの横または真上に埋めて、位置を特定しやすくすることができます。このような導電性トレーサーがない場合は、他の種類の無線位置特定装置または最新の地中レーダーを使用する必要があります。これらの技術的手段による位置特定が必要なのは、地図には適切なクリアランスを確保するために必要な正確な位置特定が欠けている場合が多いためです。古い都市では、地図が非常に不正確であったり、地図がまったく存在しない場合があるため、特に問題になります。

いくつかの公共施設は、主に石油製品を輸送する配管のために、短い支柱やボラードで恒久的にマークされています。これは、換気の必要性から行われる場合があり、また、乱されると特に危険な地下施設の位置を示すためにも役立ちます。

2022年現在、ユーティリティロケーターは、 GPR、電磁プロファイリングロケーター、無線周波数パイプロケーター^{[アップデート]}の3種類のユーティリティロケーター機器を主に利用して仕事をしています。これらのツールは多くのメーカーによって製造されており、世界中で広く入手可能です。大手メーカーには、ライカ、リジッド、ショーンシュテットなどがあります。技術の進歩により、これらのツールは改良され続けており、^[6]現場のロケーターはより正確な作業を行うことができます。

現在、多くのユーティリティはESRIなどの GIS マッピング サービス上にマッピングされており、精度とプロセスの透明性が向上しています。現在の位置特定ワンドの中には、情報を中継して GIS システムと同期し、地図上の情報を拡張および修正できるものもあり、これにより地図を非常に迅速に更新できます。

米国、カナダ、オーストラリア、ニュージーランドでは、多くの大規模な探査会社が掘削シーズンごとに何百万ものチケットを処理しており、^{[7]これらのチケットを管理し、統一されたコールセンター（たとえば、} Underground Service Alert ）に送信する方法が必要です。

コモン グラウンド アライアンス (CGA) は毎年、被害情報報告ツール (DIRT レポート) を発行しています。このレポートは、北米全域での公共設備の位置特定による影響の全体像を示しています。近年、DIRT は、時間の経過とともに掘削による被害事故が増加する傾向を示しています。^[8]このレポートには、関係者が自主的に地下の被害やニアミス レポートを提出するため、すべての事故が含まれているわけではありませんが、世界で最も包括的な公共設備の被害のリポジトリです。公共設備の位置特定者やその他の関係者は、リスクについて学び、業界への継続的な投資を正当化するために、このようなデータに依存しています。

Common Ground Alliance や IR-Saving Lives のような被害防止の業界リーダーは、公共設備の位置特定を最も強く推進しており、他の利害関係者に公共設備の位置特定を真剣に受け止めるよう奨励しています。CGA はまた、「正確で時間通りの位置特定を提供するための改善に関する考察」という論文^[要出典]を発表しており、米国とカナダの位置特定業界を改善する方法についての専門的な情報を提供しています (カナダの CGA の姉妹組織である Canadian Common Ground Alliance (CCGA) と混同しないでください)。

その他の技術や設備については、CGAの技術報告書^[9]や、パイプライン・危険物安全局が2017年に実施した「被害防止技術の改善に関する研究」という大規模調査で特定されています。^[10]

「掘る前に電話してください」、「地下に何があるのか​​を知ってください！自信を持って掘ってください！」、「掘る前に電話してください」、「掘削者のホットライン」、「ワンコール」、「ユーティリティのミス」、「安全に掘る」、「掘る前にクリック」、または地下サービスアラートは、建設作業員または不動産所有者がユーティリティ会社に連絡できるようにするサービスです。ユーティリティ会社は、通常、ユーザーのサービス接続またはメーターまでで、その先ではなく、色分けされたマークによって地下ユーティリティの場所を示します。メーターまたはサービス接続の反対側にあるユーティリティラインは、顧客の所有物の一部と見なされ、通常、これらのサービスでは見つけられません。

事前にそのような番号に電話をかけなかった場合、特にそのような過失により大規模な公共サービスの停止や重大な事故、あるいはガス漏れによる避難が発生した場合、個人または会社に対して罰金や刑事告訴が行われる可能性があります。水道本管に衝突すると、地域的な洪水を引き起こしたり、水の煮沸勧告が必要になることもあります。

以下は、ユーティリティの場所をワンコールで確認できるサービスがある国の一覧です。

• オーストラリア: オーストラリアには、問い合わせを提出するための全国オンライン ウェブサイトがあります (https://www.byda.com.au)。全国ホットライン 1100 は、現在、オンライン提出を支援するサポート ラインに変更されています。
• カナダ：カナダでは、国全体で統一された電話番号はありません。ただし、各州のホットラインにアクセスできる「Click Before You Dig」というウェブサイトがあります。^[11]
• ニュージーランド: 各公共事業体は、自社のサービスにマークを付ける責任があります。民間企業 (https://www.beforeudig.co.nz/) は、多くの公共事業体や市議会から、ワンコール サービスや通路アクセス リクエストの提供を委託されています。公道での掘削を計画している人は、BeforeUDig にチケットを提出し、その地域の公共事業体に通知することができます。すると、公共事業体は資産の地図で返答します。
• イギリス: スコットランドには、Vault ^[12] (Scottish Community Apparatus Data Vault の略)と呼ばれるオンライン ウェブ ベースのサービスがあり、登録ユーザーは地図上のポリゴンを指定すると、主要な通信事業者を除く、地下資産を所有するすべての主要な事業会社のインタラクティブ マップをすぐに入手できます。イギリスの他の地域では、掘る前に電話をかけるサービスはありません。代わりに、掘削機は埋設されたサービスに損傷を与えないようにする必要があります。^[13] これにより、より使いやすいケーブル回避ツール (CAT) と呼ばれる種類の位置特定ツールが生まれ、関連する信号検出器は Gennys と呼ばれています。
• アメリカ合衆国：法律で義務付けられ、米国連邦通信委員会（FCC）によって割り当てられた8-1-1電話番号は、米国全土でこの目的で使用されています。^[14]

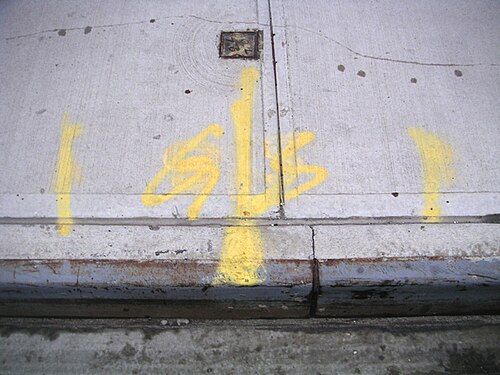

ユーティリティカラー コードは、建設現場の既存の地下ユーティリティを識別し、掘削中に損傷から保護するために使用されます。色付きの線、旗、またはその両方を使用して、場所をマークし、地下ユーティリティの種類を示します。缶を逆さまにすると機能する特殊なタイプのスプレー ペイント ディスペンサーを使用して、多くの場合蛍光色で線をマークします。旗には、線が属する会社または自治体のユーティリティを示すロゴが付いていることがよくあります。

旗は、芝生や庭園用の灌漑システムを設置した会社の広告である場合もあります。この場合、各スプリンクラー ヘッドには通常マークが付けられており、造園作業員が土や芝で覆ったり埋めたり、木や低木、その他の大きな植物や柵柱用の穴を掘るときにトラクターやその他の建設機械で損傷したりすることがないようにしています。これは、車両 (トラクター、トラックなど) がスプリンクラーや、スプリンクラーが取り付けられている硬質PVCパイプまたはジョイントの上を走行するだけで、特に移動したばかりの土が圧縮されておらず、そのような重量を支えられない場合に重要です。

オーストラリアの国家規格では、以下のカラーガイドが使用されています。^[15]

ドイツでは、地下の公共設備の一時的な標識に使用される色は、他の国のように標準化されていません。しかし、消火栓、飲料水管、天然ガス管などの公共設備には永久マーカー標識が使用されています。ケーブルや下水道管が公共の道路上にある場合は、永久標識は通常使用されません。ドイツの永久マーカーの標準では、次の色が使用されています。^[16]

インドでは、電話、ガス、水道、電気などの地下公共設備の表示に米国と同様の慣習が採用されている。このシステムは完全に慣習に基づいており、文書化された標準はない。これらの表示は色分けされており、請負業者によって舗装にペイントされる。^[17]

条約に基づく主な色は、米国と同じように、赤は電気、黄色はガス、青は水道を表しています。ただし、他の色には別の意味があります。緑は通信管に使用されます。白は請負業者間の一般的な通信に使用されます。また、道路工事が完了した後にマーキングを簡単に復元できるように、路面標示の詳細を記すためにも白が使用されます。いくつかの通信会社も、ユーティリティの場所を示すために白色を使用しています。オレンジ色やその他の色は、地方自治体がユーティリティの場所とは関係のない改良やその他の詳細を示すために使用されます。^[17]

埋設設備や地表標示には法的な色分け規定はないが、政府の健康安全部門であるワークセーフによって一般的な慣例が使用され、推奨されている。^[18]

英国の国家規格では、以下のカラーガイドが使用されています。^[19]

カナダとアメリカ合衆国は、地下設備の一時的なマーキングにアメリカ公共事業協会（APWA）の統一カラーコードを使用している： ^{[20] [21] [22] [23] [24] [25]}

一部の自治体では、スロープの交換、アスファルトの研磨、型枠の注入など、道路の必要な改良に関連して、歩道に線や記号を描くためにピンク色のペイントを使用しています。これらのマーキングは、ユーティリティの場所とは直接関係ありません。^[26]
