上ハルツ溝

オーバーハルツ溝（ドイツ語：Oberharzer Gräben、発音 ：[ˌoːbɐhaːɐ̯tsɐ ˈɡʁɛːbm̩]）は、ドイツのオーバーハルツ地方に16世紀から19世紀にかけて銀鉱山に水力を供給するために敷設された、等高線とほぼ平行に走る丘陵の溝である。オーバーハルツ水道の重要な構成要素であり、現在は文化財となっている歴史的な水道システムである。

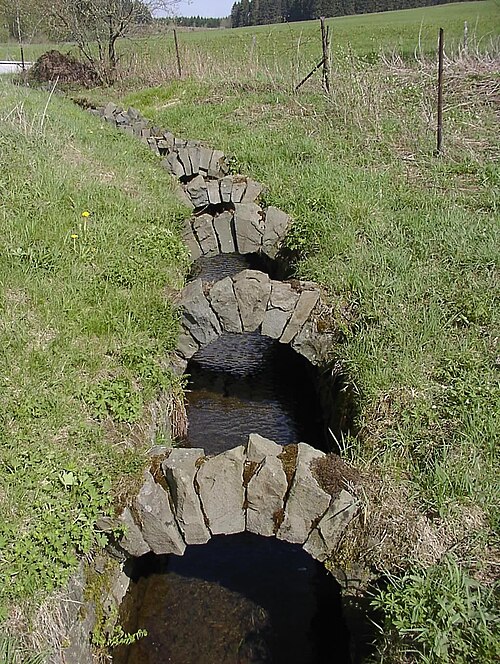

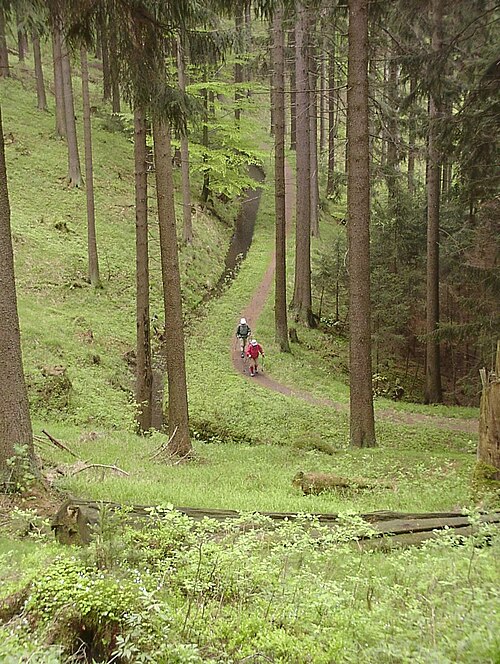

溝は、溝とその隣の盛土(グラーベンブルスト) で構成されており、溝を掘ったときに堆積した土砂で作られています。盛土は、多くの場合、乾いた石垣によって浸食から保護されています。ほとんどの場合、盛土は溝番 (グラーベンヴェルター) の検査通路としても機能し、今日では公共の歩道としても機能しています。溝の傾斜はわずか 1～2 ‰ (つまり、1 メートルあたり約 1～2 ミリメートル) です。その結果、溝は地形の等高線とほぼ平行になっています。

浸水防止のため、溝の堤防と底は通常芝土または粘土で密閉されます。溝が森林の小川を横切る入江には、溝の水の流れを調節できる、いわゆるFehlschlägeと呼ばれる小さな堰があります。水位が高いときは、これらを開ける必要があります。つまり、流れを制御する板を取り外す必要があります。

ほとんどの溝の水力容量は毎秒 100 ～ 200 リットルですが、レーベルク溝では最大 600 リットル / 秒、ダイク溝では最大 1000 リットル / 秒です。

溝は、プロイサークのシステムに基づいた順序でリストされています。プロイサークは、溝から電力を供給できる発電所に基づいて、溝に名前を付けました。現在は、ハルツヴァッサーヴェルケによってまだ運用されている稼働中の溝のみが表示されています。

• オーバーハルツ
• オーバーハルツウォーターレガーレ
• 上ハルツ湖
• 上ハルツ水道トンネル
• クンストグラベン

• ウォルター・ニッセル; Fleisch、Gerhard (2005)、Kulturdenkmal "Oberharzer Wasserregal" – eine epochale Leistung (ドイツ語) (第 2 版)、Clausthal-Zellerfeld: Papierflieger、ISBN 3-89720-725-7
• Martin Schmidt (2002)、Die Wasserwirtschaft des Oberharzer Bergbaus、Schriftenreihe der Frontinus-Gesellschaft (ドイツ語) (第 3 版)、Hildesheim: Harzwasserwerke、ISBN 3-00-009609-4
• シュミット、マーティン (2005)、Das Kulturdenkmal Oberharzer Wasserregal (PDF) (ドイツ語)、Clausthal-Zellerfeld: Harzwasserwerke
• Martin Schmidt (2007)、WasserWanderWege (ドイツ語) (第 3 版)、Clausthal-Zellerfeld: Pieper、ISBN 3-923605-49-8

ウィキメディア・コモンズには、アッパー・ハルツ・ウォーター・レガーレに関連するメディアがあります。

• アッパー ハルツ ウォーター レガーレ (ドイツ語)
