ピンタンブラー錠（ライナス・エール・ジュニアにちなんでエール錠とも呼ばれる）は、長さの異なるバネ仕掛けのピンを複数使用して、正しい鍵がないと開錠できないようにする錠前機構です。正しい鍵を挿入すると、ピンが正確に一直線に並び、シリンダー内のプラグが自由に回転できるようになり、錠前が開きます。間違った鍵を使用すると、ピンはずれたままになり、プラグが回転しないため、不正アクセスを防ぐことができます。世界で最も広く使用され、長く使われている錠前機構の一つです。
ピンタンブラーはシリンダー錠で最も一般的に使用されていますが、チューブラーピンタンブラー錠（ラジアル錠またはエース錠とも呼ばれる）にも見られます。

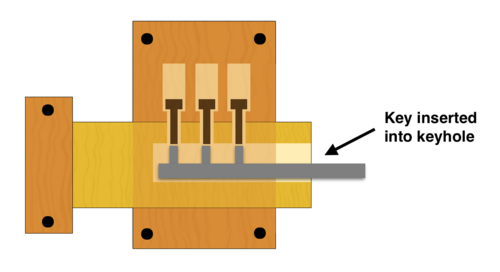

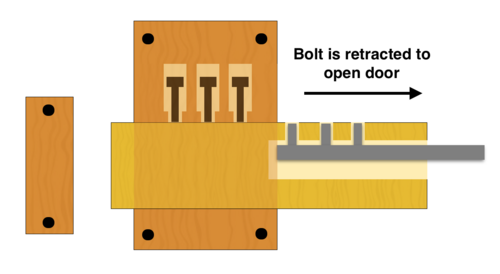

タンブラー錠の最初の既知の例は、イラクのサルゴン2世（紀元前721～705年）によって建てられたコルサバード宮殿の遺跡で発見されました。 [ 1 ]ピンタンブラー錠の基本原理は、紀元前2000年のエジプトにまで遡る可能性があります。この錠は、ドアに取り付けられた木製の柱と、柱にスライドする水平のボルトで構成されていました。ボルトには、一連のピンがはまる垂直の開口部がありました。鍵を使用してこれらのピンを十分な高さまで持ち上げると、ボルトが動き、ドアのロックを解除することができました。[ 2 ]この木製の錠は、古典時代のエジプトの住宅建築における主要な発展の1つでした。[ 1 ]
しかし、このような錠前は、ピンを均等にロック解除ポイントを超えて持ち上げることで破られる可能性がある。1805年、ピンを持ち上げすぎても持ち上げなさすぎても開かないようにする二重作用ピンタンブラー錠の最初の特許が、イギリスでアメリカ人医師のアブラハム・O・スタンズベリーに与えられた。これは、それ以前のエジプトの錠前とジョセフ・ブラマの管状ピンタンブラー錠に基づいていた。2年後、スタンズベリーは米国でこの錠前の特許を取得した。[ 3 ]
1848年、ライナス・エール・シニアは現代のピンタンブラー錠を発明した。[ 4 ] 1861年、ライナス・エール・ジュニアは、父親が設計した1840年代のオリジナルのピンタンブラー錠に触発され、鋸歯状のエッジを持つ小型の平鍵と、錠自体の中に長さの異なるピンを備えたものを発明し、特許を取得した。これは、今日使用されているピンタンブラー錠と同じ設計である。[ 5 ]
ピンタンブラーは、シリンダー錠によく用いられる。このタイプの錠では、外側のケースに円筒形の穴があり、そこにプラグが収められている。錠を開けるには、プラグを回転させなければならない。
プラグの一端には、鍵を差し込むためのキー溝と呼ばれる直線状の溝があり、もう一方の端には、ロックボルトを引き込む機構を作動させるカムまたはレバーが備えられている場合があります。キー溝には、キーピンがプラグ内に落ち込むのを防ぎ、ピッキングに対する耐性を高めるための突起が設けられていることがよくあります。プラグには、通常5つまたは6つの穴が垂直に開けられています。これらの穴には、長さの異なるキーピンが収められており、キーが容易に滑り込むように丸みを帯びています。
各キーピンの上には、1本以上のバネ仕掛けのドライバーピンがあります。シンプルな錠前は通常、各キーピンに1本のドライバーピンしかありませんが、マスターキーを持つ複数の錠前など、複数のキーで解錠する必要がある錠前には、スペーサーピンと呼ばれる追加のドライバーピンがある場合があります。外側のケースには、バネ仕掛けのピンを保持する複数の垂直シャフトがあります。
プラグと外側ケーシングが組み立てられると、バネによってピンがプラグ内に押し込まれます。プラグとシリンダーが接する部分をせん断点と呼びます。適切にカットされた鍵をプラグ端の溝に挿入すると、ピンが上昇し、せん断点で正確に位置合わせされます。これによりプラグが回転し、錠が開きます。鍵が錠に挿入されていないときは、ピンがせん断点をまたいでいるため、プラグは回転しません。
一般的にピンタンブラー錠は、鍵屋が簡単にネジを緩めて鍵の交換を容易に行えるシリンダーに収められています。プロファイルシリンダー錠またはユーロ錠とも呼ばれるこの錠の第一の大きな利点は、ボルト機構の金具を変更することなくシリンダーを交換できることです。シリンダーを取り外すには、通常、止めネジを緩めてシリンダーをボルト機構から引き抜くだけです。第二の利点は、さまざまな錠メーカーから、すべて同じタイプの鍵で使用できる異なる形式のシリンダーを入手できることです。これにより、ナイトラッチ、デッドボルト、ローラードア錠など、さまざまなタイプの錠を組み込んだ、同一キーシステムやマスターキーシステムを構築できます。
一般的に、市販の南京錠も含まれるが、これらはシリンダーが取り外し可能なものはまれである。標準的なシリンダーの種類は以下のとおりである。
錠シリンダーには、長さが異なる場合もある標準化された断面形状も存在します。例えば、ドアの厚さの違いに対応するためです。これらの形状には、ユーロプロファイル（またはDIN規格）、英国楕円形プロファイル、スイスプロファイルなどがあります。
管状ピンタンブラー錠は、丸い鍵穴を持つピンタンブラー錠の一種です。
マスターキー錠は、ピンタンブラー錠の一種で、2本（またはそれ以上）の異なる鍵で開けることができるものです。このタイプの錠は、オフィスビル、ホテル、学生寮、倉庫など、複数のテナントが入居する商業ビルのドアロックによく使用されます。各テナントには、自分の部屋のドアだけを開けることができる「チェンジキー」と呼ばれる鍵が渡されますが、もう1本の鍵は「マスターキー」と呼ばれ、すべてのドアを開けることができます。マスターキーは通常、建物の管理者が保管しており、建物内のどの部屋にも入ることができます。
マスターキーロックでは、ロック内のピンチャンバーの一部または全部に、2本ではなく3本のピンが入っています。ドライバーピンとキーピンの間には、スペーサーピンと呼ばれる3本目のピンがあり、マスターウェハーとも呼ばれます。そのため、各ピンラインには2つのせん断点があり、1つはドライバーピンとスペーサーピンが交わる場所、もう1つはスペーサーピンとキーピンが交わる場所です。したがって、ロックは2本のキーで開けることができます。1本は最初のせん断点のセットに合わせ、もう1本は2番目のせん断点のセットに合わせます。ロックは、1組のせん断点が各ロックに固有のものである一方、2組目のせん断点のセットはすべてのロックで同一になるように製造されています。このように構成されたロックの欠点は、せん断点が多いピンスタックはピッキング攻撃が成功する可能性が高くなるため、ピッキングが容易になる可能性があることです。より安全なタイプの機構は、それぞれ1本のキーで開く2つの独立したタンブラーを備えています。
さらに複雑なマスターキーシステムも作られており、2つ以上のレベルのマスターキーを備えているため、特定の錠前のみを開けることができる下位のマスターキーと、すべての錠前を開けることができる最上位のマスターキーが存在する。
基本的なピンタンブラー錠は、いくつかのピッキング方法に対して脆弱です。最も単純な方法としては、バンピングやスナップガンが挙げられます。これに対抗するため、多くの高セキュリティシリンダーには、スナップガンやバンプキーが使用された場合にロックシリンダー内で引っかかるように設計された、セキュリティピンと呼ばれるさまざまな特殊ピンが組み込まれています。セキュリティピンの種類には、綿糸巻きに似ていることからその名がついた、細い機械加工されたくびれを持つスプールピンや、1つ以上の細い溝（鋸歯状）が刻まれたドライバーピンやキーピンなどがあります。これらのピンの改造により、経験の浅いピッカーや日和見主義のピッカーは、ロックコアが部分的に回転したり、余分なクリック音を発したりすることで、ピッキングが進んでいるように錯覚する可能性があります。これにより、実際にはまだシアラインをブロックしてロックが開かないにもかかわらず、ピンがセットされたように見えることがあります。これらのセキュリティピン設計は、遅延（逮捕される可能性の増加）をもたらし、複雑さを増すことで、これらの対策を突破する方法を知らない攻撃者を抑止する可能性があります。一般的に、十分な経験を持つピッカーによる攻撃は、最終的には成功する可能性があります。セキュリティピンの種類やバネの設計によっては、バンプ攻撃の成功率を低下させることもできますが、これは操作キーの隣接するカット間のビット高さのばらつきなどの要因によって左右される場合があります。
ロック破壊は、特定の種類のシリンダー錠が脆弱な強制侵入方法です。ロック破壊とは、通常はロッキングプライヤーを使用してロックシリンダーに強いトルク力を加えることで、機構を破壊し、ラッチにアクセスできるようにすることです。[ 7 ]ロックを破壊して侵入するには、50秒から2分かかる場合があります。[ 8 ] [ 9 ]英国の警察は、国内の約2200万のドアがロック破壊の危険にさらされている可能性があると推定しています。[ 10 ]
錠前が折れる原因は、保持ボルトが錠前の薄い部分を貫通する箇所に弱点がある場合に発生します。最近の開発では、本体から前部が折れるように設計された錠前が開発されており、操作ラッチへのアクセスを阻止するのに十分な機構が本体に残ります。一部の設計では、複数の犠牲部が設けられており、攻撃側からのドアの開閉を阻止（鍵を使用した場合でも）しつつ、反対側からのドアの開閉を可能にすることができます。
犯罪者は小型のバーナーを使って、ユーロロックとドアハンドル周辺のuPVCまたは複合材部分を狙います。これは、ユーロロック部分に集中してドアの奥深くまで届くほどの穴を開けるためです。穴を開けた後は、ペンチを使ってユーロシリンダー錠の脆弱な部分を貫通します。ユーロロックの弱点は、ロックを固定する中央のネジ穴ですが、このネジ穴の上にはドアのロックとアンロックを行うカムスイッチがあります。ユーロロックの最初の脆弱部分を貫通したら、泥棒はシリンダー錠の中央にあるネジ穴部分に圧力をかけ、一般的な錠前破壊方法に従って簡単に破壊します。
Sold Secure SS312 Diamond または TS007 3 Star 規格を満たすシリンダーは、ドリル、ピッキング、バンピング、スナップ[ 11 ] 、およびプラグ引き抜き[ 12 ]による攻撃から保護します。強化されたシリンダー錠を取り付ける場合は、効果的なセキュリティドア金具 (ハンドル) と組み合わせることをお勧めします。[ 13 ]
