ピンタンブラーロック

ピンタンブラー錠は、現代版の発明者にちなんでエール錠とも呼ばれ、正しい鍵がないと錠が開かないようにさまざまな長さのピンを使用する錠前機構です。

ピンタンブラーはシリンダー錠で最もよく使用されますが、管状ピンタンブラー錠（ラジアル錠またはエース錠とも呼ばれる）にも使用されることがあります。

歴史

タンブラー錠の最も古い例は、イラクのサルゴン2世（紀元前721-705年）が建てたホルサバード宮殿の遺跡で発見された。 ^{[1]ピンタンブラー錠の基本原理は、紀元前2000年}エジプトにまで遡ると考えられている。錠は、ドアに固定された木製の支柱と、支柱に差し込まれる水平のボルトで構成されていた。ボルトには、一連のピンが取り付けられる垂直の開口部があった。鍵を使用して、ボルトが動いてドアのロックを解除できる高さまでピンを持ち上げることができた。^[2]この木製錠は、古代エジプトの住宅建築における主要な発展の1つであった。^[1]

しかし、このような錠前は、ピンをラッチ解除点を超えて均一に持ち上げることで破られる可能性がある。1805年、ピンを上げすぎたり下げすぎたりすると開かなくなるダブルアクションピンタンブラー錠前の最初の特許が、イギリスでアメリカ人医師エイブラハム・O・スタンズベリーに与えられた。これは、それ以前のエジプトの錠前とジョセフ・ブラマーの管状ピンタンブラー錠前に基づいていた。2年後、スタンズベリーは米国でこの錠前の特許を取得した。^[3]

1848年、ライナス・エール・シニアは現代のピンタンブラー錠を発明しました。^[4] 1861年、ライナス・エール・ジュニアは、父親が設計した1840年代のオリジナルのピンタンブラー錠に触発され、鋸歯状のエッジを持つより小さな平らな鍵と、錠自体の中にさまざまな長さのピンを備えたものを発明し、特許を取得しました。これは今日使用されているピンタンブラー錠と同じ設計です。^[5]

デザイン

ピンタンブラーは、シリンダー錠でよく使用されます。このタイプの錠では、外側のケースに円筒形の穴があり、その中にプラグが収納されています。錠を開けるには、プラグを回転させる必要があります。

プラグの一方の端には、キーを差し込むためのキー溝と呼ばれる直線状の溝があります。もう一方の端には、ロックボルトを引き込む機構を作動させるカムまたはレバーが付いている場合があります。キー溝には、キーピンがプラグに落ちるのを防ぎ、ピッキングに対するロックの耐性を高めるための突起が付いていることがよくあります。プラグには、通常 5 つまたは 6 つの一連の穴が垂直に開けられています。これらの穴には、さまざまな長さのキーピンが入っています。キーピンは丸みを帯びているため、キーが簡単に滑ります。

各キーピンの上には、1 つ以上のバネ仕掛けのドライバーピンがあります。シンプルなロックには通常、各キーピンに対して 1 つのドライバーピンしかありませんが、マスターキーを持つロックのグループなど、複数のキーによるエントリが必要なロックには、スペーサーピンと呼ばれる追加のドライバーピンがある場合があります。外側のケースには、バネ仕掛けのピンを保持する複数の垂直シャフトがあります。

プラグと外側のケースが組み立てられると、ピンはスプリングによってプラグに押し込まれます。プラグとシリンダーが出会うポイントは、せん断ポイントと呼ばれます。キーを適切に切断してプラグの端の溝に挿入すると、ピンが上昇してせん断ポイントに正確に揃います。これにより、プラグが回転してロックが開きます。キーがロックに挿入されていない場合、ピンはせん断ポイントをまたいでおり、プラグが回転するのを防ぎます。

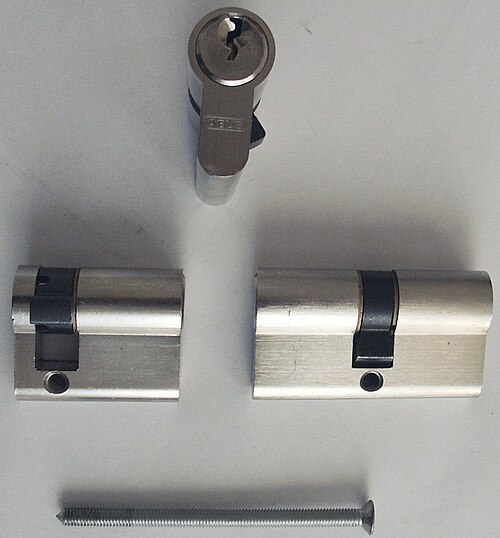

*ユーロプロファイル*ロックは、シリンダーロックの一例です。これらは、ドアの鍵交換が頻繁に行われる uPVC ドアや商業ビルでよく見られます。

一般的にピンタンブラー錠はシリンダーに取り付けられており、錠前屋が簡単にねじを緩めて鍵の交換を容易にすることができます。プロファイルシリンダー錠またはユーロ錠とも呼ばれるシリンダー錠の第一の主な利点は、ボルトのハードウェアを変更することなくシリンダーを変更できることです。シリンダーを取り外すには、通常、止めねじを緩めて、シリンダーをボルトからスライドさせるだけです。第二の利点は、通常、さまざまな錠前メーカーから、同じタイプの鍵で使用できるさまざまな形式のシリンダーを入手できることです。これにより、ユーザーは、ナイトラッチ、デッドボルト、ローラードアロックなど、さまざまな種類の錠前を組み込んだ、同じキーのマスターキーシステムを持つことができます。

通常、市販の南京錠も含まれますが、取り外し可能なシリンダーが付いているものはほとんどありません。標準化されたシリンダーの種類は次のとおりです。

リムマウント型（ナイトラッチとも呼ばれる）シリンダー
ユーロシリンダー
キーインノブセットシリンダー
インガソル形式シリンダー
アメリカ製およびスカンジナビア製の丸型モルティスシリンダー
スカンジナビアの楕円形シリンダー

ロックシリンダーには標準化された断面プロファイルもあり、たとえばさまざまなドアの厚さに合うように長さが異なる場合があります。これらのプロファイルには、ユーロプロファイル (または DIN 標準)、英国の楕円形プロファイル、およびスイスのプロファイルが含まれます。

その他の品種

チューブラーピンタンブラーロックは、丸いキー溝を備えたピンタンブラーロックです。

ディンプル錠はピンタンブラー錠の一種で、ビットが鍵の上部ではなく側面にある。^[6]

マスターキー

マスターキーロックはピンタンブラーロックの一種で、2つ（またはそれ以上）の異なる鍵でロックを開けることができます。このタイプは、オフィスビル、ホテル、学生寮、倉庫など、複数のテナントがいる商業ビルのドアロックによく使用されます。各テナントには、チェンジキーと呼ばれる自分のドアのみを開ける鍵が与えられますが、2つ目の鍵はマスターキーと呼ばれ、すべてのドアを開けることができ、通常はビルの管理者が保管しているため、ビル内のどの部屋にも入ることができます。

マスターキーロックでは、ロックの一部またはすべてのピンチャンバーに、2本ではなく3本のピンがあります。ドライバーピンとキーピンの間には、スペーサーピンと呼ばれる3本目のピンがあり、マスターウェーハとも呼ばれます。したがって、各ピンラインには2つのせん断ポイントがあり、1つはドライバーピンとスペーサーピンが出会う場所、もう1つはスペーサーピンとキーピンが出会う場所です。そのため、ロックは2つのキーで開きます。1つは最初のせん断ポイントのセットに合わせ、もう1つは2番目のせん断ポイントのセットに合わせます。ロックは、1つのせん断ポイントのセットが各ロックに固有で、2番目のセットはすべてのロックで同一になるように製造されています。このように構成されたロックの欠点は、せん断ポイントが多いピンスタックではピッキング攻撃が成功する可能性が高くなるため、ピッキングが容易になる可能性があることです。より安全なタイプのメカニズムには、それぞれ1つのキーで開く2つの独立したタンブラーがあります。

2 つ以上のレベルのマスターキーを備えた、より複雑なマスターキーロックシステムも作られており、ロックの特定のサブセットのみを開く従属マスターキーと、すべてのロックを開く最上位レベルのマスターキーが存在する場合があります。

脆弱性

基本的なピンタンブラー錠だけでも、いくつかのピッキング方法に対して脆弱です。最も単純なものは、ロックバンピングとスナップガンです。これに対抗するため、多くのより高セキュリティのシリンダーでは、スナップガンやバンプキーが使用された場合にシリンダーに引っかかるよう設計された、総称してセキュリティピンと呼ばれるさまざまな特殊なピンを使用しています。セキュリティピンには、綿糸の糸巻きに似ていることからそう呼ばれる細い機械加工されたウエストを持つスプールピンや、セレーションと呼ばれる1つ以上の細い溝が切り込まれたドライバーピンやキーピンである鋸歯状ピンがあります。これらのピンの変更は両方とも、ロックコアを部分的に回転させたり、余分なカチッという音を発したりすることで、経験の浅いピッキング者や便乗型のピッキング者に進歩しているという錯覚を与えることができます。これにより、実際にはピンがまだせん断線をブロックしていてロックが開かないのに、ピンがセットされたように見えることがあります。これらのセキュリティピンやその他の設計により、遅延 (逮捕される可能性が増加) が生じる可能性があり、複雑さが増すことで、これらの対策を破る方法を知らない攻撃者を阻止できる可能性があります。一般的に、十分に経験を積んだピッカーによる攻撃は、最終的には成功する可能性があります。一部のセキュリティピンやさまざまなスプリング設計によっても、バンピング攻撃が成功する可能性が低くなりますが、これは、操作キーの隣接するカット間のビットの高さのばらつきの程度などの要因によって異なります。

ロックスナップは、特定のタイプのシリンダー錠に脆弱な、強制侵入の方法です。ロックスナップは、通常、一対のロッキングプライヤーを使用して、ロックシリンダーに強いトルク力を加えることで、メカニズムを破壊し、ラッチにアクセスできるようにします。^[7]ロックをスナップして侵入するには、50秒から2分かかります。^[8]^[9]英国警察は、全国で約2,200万のドアがロックスナップの危険にさらされていると推定しています。^[10]

ロックが折れる可能性があるのは、ロックの保持ボルトがロックの薄い部分を貫通する部分に弱点がある場合です。最近^{[いつ? ]}開発されたロックは、フロントセクションが本体から折れて、操作ラッチにアクセスできないように十分な機構が残るロックです。一部の設計では、複数の犠牲セクションが特徴で、攻撃側からはドアを開けられないようにしながら (鍵を使っても)、反対側からはドアを開けることができます。

犯罪者は、小型のトーチバーナーを使用して、ユーロロックとドアハンドルを囲む uPVC または複合材料の領域をターゲットにします。これは、ユーロロック領域に集中してドアの奥深くまで届くほどの深さの穴を開けるためです。穴を開けた後の目標は、モグラグリップで、劣悪なユーロシリンダーロックの犠牲ラインを深く通過することです。ユーロロックの弱点は、基本的にロックを所定の位置に保持する中央のネジ穴ですが、この中央のネジ穴の上には、ドアをロックおよびロック解除するスイッチであるユーロロックカムスイッチもあります。ユーロロックの最初の犠牲ラインを通過すると、泥棒はシリンダーロックの中央にあるネジ穴領域に圧力をかけます。その後、標準的なロックスナップ方法に従って簡単に破壊されます。^{[引用が必要]}

Sold Secure SS312 DiamondまたはTS007 3 Star規格のいずれかを満たすシリンダーは、ドリル、ピッキング、バンピング、スナップ、^[11]、プラグ引き抜き攻撃から保護します。^[12]アップグレードされたシリンダードアロックを取り付けるときは、効果的なセキュリティドア家具（ハンドル）と組み合わせることをお勧めします。^[13]
