電力伝送において、転置塔は多相システムにおける伝送線の導体の相対的な物理的位置を変更する送電塔です。転置塔により、これらのセクションを相互に接続しながら、十分なクリアランスを維持できます。これは、時間の経過とともに回路の相間で電気インピーダンスを分散し、1 つの導体が他の導体よりも多くの電流を流すという問題を軽減する ため重要です。
2回路線路は通常、同じ位相の導体を互いに反対側に配置することで設定されます。これにより、相互インダクタンスによるリアクタンスが減少します。両方の回路を合わせたリアクタンスは、1つの回路の半分以下になります。たとえば、線路のセクションは、(上から下へ)左側が位相ABC、右側が位相C'-B'-A'である場合があります。次のセクションは、左側がBCA、右側が位相A'-C'-B'である場合があります。したがって、塔の両側の回転は反対になります。[1]
ギャラリー
-
ここでは、右側では位相が回転し、左側では 2 つの位相が入れ替わっているため、回転の方向が変わります。
-

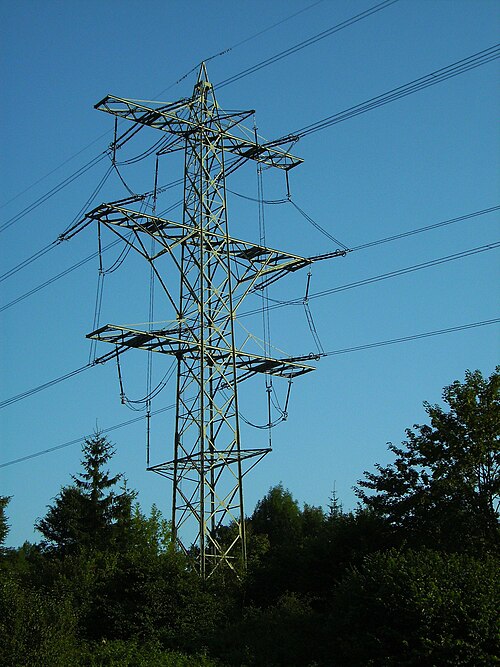

転置タワー。右側では位相が上向きに回転し、左側では位相が下向きに回転します。
-
スウェーデンの 420 kV 送電線のスパン フィールドにおける転置
-
単相線での転置
-
複数のタワーを使用した転置
-
細長いトラバースを使用した転置
