潮汐ダイヤモンド

潮汐ダイヤモンドは、イギリス海軍の海図などに描かれたシンボルで、潮流の方向と速度を示します。 ^[a]

シンボルは、紫色のインクで印刷された菱形の中にISO 基本ラテンアルファベットの文字が描かれています。^[b]どのチャートでも、各潮汐ダイヤモンドには「A」から始まりアルファベット順に続く固有の文字が付けられています。^[1]

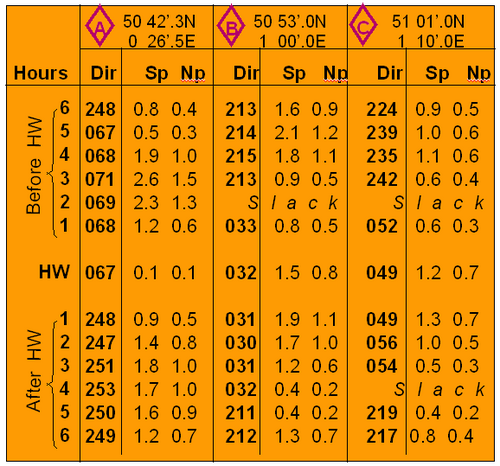

海図のどこか（通常は陸上）か別のシートに、潮汐ダイヤモンド表があります。これには、各ダイヤモンドごとに13行3列のグリッドが含まれています。行は潮汐周期の時間で、満潮前の6時間、満潮自体、満潮後の6時間を示しています。潮汐時間は、公称時間の30分前から30分後まで続くことを認識することが重要です。たとえば、満潮後の3時間の行は、HW+2½からHW+3½まで有効であり、HW+3からHW+4までではありません。^[2]列には、大潮と小潮の両方での潮流の方位とノットでの速度が表示されます。表の時間は、表に表示されている標準港の満潮に関連しています。小潮と大潮の間の中間の潮の速度を計算するには、補間が必要です。伝統的に、これは「レート計算」チャートを使用して行われてきました。^[3]

潮汐ダイヤモンドの代替品として潮汐アトラスがあります。こちらはより正確で使いやすいことが多いです（利用可能な場合）。

• Noice, Alison (2015)。帆と動力のためのヨットマスター：RYAヨットマスター資格認定マニュアル。ISBN 978-1-4729-2549-7。
• ロイヤルヨット協会（英国）（2016年）。Rya yachtmaster shorebased notes。ISBN 978-1-906435-92-9。
• 英国水路局 (2016)。海軍紙海図で使用される記号と略語(第 6 版)。トーントン、サマセット: 英国水路局。ISBN 978-0-7077-4174-1。
