テキサスインスツルメンツ SN76477

SN76477「複合サウンドジェネレータ」は、テキサスインスツルメンツ（TI）が製造したサウンドチップです。このチップは1978年に市場に登場しましたが、^[1] TIは部品の生産を中止しました。^{[いつ? ]}互換バージョンはICS76477として識別されます。^{[2]このチップは通常、}アーケードゲームや玩具、趣味のプロジェクトでサウンドエフェクトジェネレータとして使用されます。SN76477の音楽コンテキストでの使用は、生成された音のピッチを電子的に制御することが困難であるという事実によって制限されています。^[3]

次の引用文はその設備を要約したものです。

SN76477 は、低周波発振器、可変周波数 (電圧制御) 発振器 (VCO)、ノイズ ソースの出力を組み合わせて複雑なオーディオ信号波形を生成し、選択されたエンベロープで生成された複合信号を変調し、最後に信号のアタック期間とディケイ期間を調整します。各段階で、制御電圧、ロジック レベル、または異なる抵抗値とコンデンサ値を使用して、信号変更および生成回路のプログラミング入力でプロセスを制御できます。

— ルー・ガーナー、「ソリッドステート」、ポピュラーエレクトロニクス誌、1978年10月。^[4]

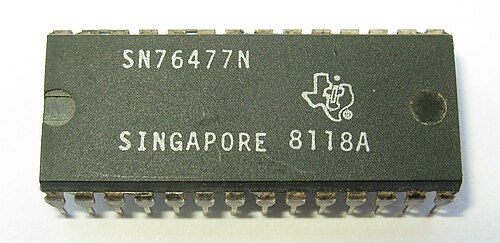

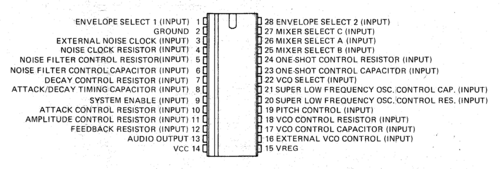

SN76477 には 2 つの異なるサイズがありました。SN76477Nは、標準の 0.6 インチ (15.24 mm) 幅のデュアル インライン パッケージ(DIP) でした。SN76477NF は、あまり一般的ではない 0.4 インチ (10.16 mm) 幅の DIP でした。

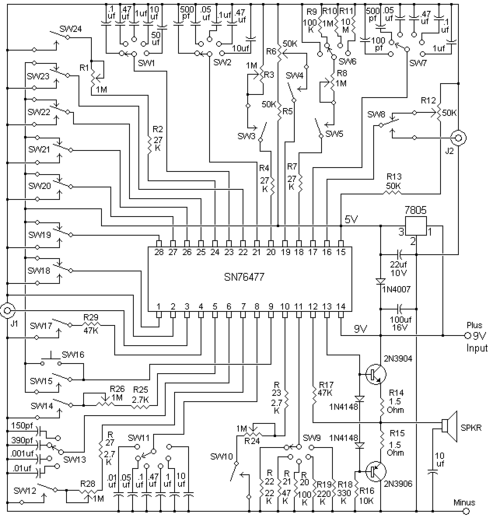

以下のテキストは、右側に示すデモ回路での 76477 の使用法を説明することを目的としています。

• SW1 は、エンベロープのタイミングを設定するワンショット回路を制御するコンデンサを選択する5 ポジションのロータリー スイッチです。
• SW24 (トグルまたはモメンタリ) はワンショットトリガー スイッチで、閉じた位置がアクティブです。
• R1 は 1 メガオームのリニアポテンショメータで、SW1 で選択された範囲内で実際のワンショット タイミング (固定 27k 抵抗 R2 と直列) を設定します。
• SW2 は 5 ポジションのロータリー スイッチで、低周波発振器 (以降の参照では SLF 発振器) の範囲を設定するコンデンサを選択します。
• SW3 (トグルまたはモメンタリ) は、低周波発振器のオン/オフを切り替えるために使用されるスイッチです。
• R3 は 1 メガオームのリニア ポテンショメータ (27k 固定抵抗器 R4 と直列) で、SLF 発振器の実際の周波数を設定します。
• SW4 (トグルまたはモメンタリ) は、電圧制御発振器(VCO) のデューティ サイクル(ピッチ制御と呼ばれる)を制御するスイッチです。スイッチがオフの場合、VCO はデフォルトで 50% のデューティ サイクルで動作します。
• R6 50k オームのリニア ポテンショメータが使用され (50k オームの固定抵抗器 R5 と直列)、 VCO デューティ サイクル、波形のオン時間とオフ時間を設定するために使用される電圧分割器を形成します(このチップへのほとんどの可変入力は抵抗を探しますが、この入力は電圧を探します)。この電圧分割器 (R5 と R6) のソース電圧は、5 ボルトのバスバーです。
• SW6 は 4 ポジションのロータリー スイッチで、3 つの抵抗器 (または抵抗器なし) のどれを選択して VCO の周波数の範囲を設定します。
• SW5 (トグルまたはモメンタリ) は、VCO のオン/オフを切り替えるスイッチです。
• R8 は 1 メガオームのリニア ポテンショメータ (27k 固定抵抗器 R7 と直列) で、VCO の実際の周波数 (SW6 で選択された範囲内) を設定します。
• SW7 は 6 ポジションのロータリー スイッチで、6 つのコンデンサのどれを選択するかを選択し、VCO 周波数範囲も設定します。
• SW8 (トグルまたはモメンタリ) は、VCO の内部電圧制御または外部電圧制御のいずれかを選択するスイッチです (入力が接続されていない外部入力に設定されている場合、追加の VCO 制御はありません)。
• R12 50k オームのリニア ポテンショメータが (50k オームの固定抵抗器 R13 と直列に) 使用され、外部 VCO 入力の動作を模倣する内部電圧を設定するための電圧分割器を形成します。この電圧分割器のソースは 5 ボルトのバスバーです。
• SW9 は、オーディオ出力レベルを設定する抵抗器 (チップのピン配置では振幅制御抵抗器と呼ばれます) を選択する 5 ポジションのロータリー スイッチです。
• SW10 (トグルまたはモメンタリー) は、アタック タイミングを有効にするスイッチです。このスイッチが開いている場合、アタック スロープはありません (トーンは瞬時にオンになります)。このスイッチが閉じている場合、アタック スロープは R24 によって設定されます (SW11 で選択された範囲内)。
• R24 は 1 メガオームのリニア ポテンショメータ (27k 固定抵抗器 R23 と直列) で、実際のアタック タイミング (SW11 で選択された範囲内) を設定します。
• SW11 は 6 ポジションのロータリー スイッチで、6 つのコンデンサのどれを選択するかを選択するとともに、アタックおよびディケイ エンベロープジェネレータのタイミングの制限も設定します。
• SW12 (トグルまたはモメンタリ) は、遅延タイミングを有効にするスイッチです。このスイッチが開いている場合、減衰遅延スロープはありません (トーンは即座にオフになります)。このスイッチが閉じている場合、減衰スロープは R24 によって設定されます (SW11 で選択された範囲内)。
• SW13 は、4 つのコンデンサのうちどれがノイズ フィルターに影響を与えるかを選択する 4 ポジションのロータリー スイッチです。
• SW14 (トグルまたはモメンタリ) は、ノイズ フィルターを有効にするスイッチです。
• R26 は 1 メガオームのリニア ポテンショメータ (27k 固定抵抗器 R25 と直列) で、ノイズ フィルタ タイミングの実際の応答を設定します (SW13 で選択された範囲内)。
• SW15 と SW16 (並列のトグルとモメンタリ) これらの 2 つのスイッチは、76477 サウンド ジェネレータのピン 9 に接続されています。ほとんどのデモ回路では、ピン 9 からグランドに並列に接続されたこれらの 2 つのスイッチが示されています。ピン 9 は 76477 の「システム イネーブル」ピンであり、開いている場合はサウンド ジェネレータがオフになります。ピン 9 がグランドに接続されている場合は、サウンド ジェネレータが動作しています。このため、両方のスイッチが含まれています。
• SW17 (トグルまたはモメンタリ) は、内部ノイズ ジェネレータ クロックを有効にするスイッチです。このスイッチが閉じられている場合、ノイズ ジェネレータは内部クロックで動作します。
• R29 47k 固定抵抗器。この抵抗器は SW17 と直列になっており、内部ノイズ ジェネレータ クロックの電流基準となります。76477 仕様書では、これは 47k と記載されています。この値は調整できますが、47k から大きく外れると、内部ノイズ クロックが不安定になる可能性があります。クロック周波数を制御するには、次の項目「J1」を選択するのが適切です。
• J1 外部ノイズ クロック入力。この入力を使用する場合は、SW17 をオープン (またはオフ) にする必要があります。波形は、数 Hz から約 2 mHz までのほぼすべての波形とほぼすべての周波数にすることができ、0.5 ボルトから最大 5 ボルトまでの範囲にすることができます。このジャックにかなり低い周波数を入力すると、非常に奇妙なトーンが生成されることがあります。
• SW18 と SW19 (トグルまたはモメンタリ) は、エンベロープ ジェネレーターのロジックを一緒に制御するスイッチです。両方のスイッチが開いている場合は、VCO のみが選択されます。SW18 が閉じていて、SW19 が開いている場合は、エンベロープ ジェネレーターはワンショットジェネレーターによって制御されます。SW18 が開いていて、SW19 が閉じている場合は、ミキサーのみが選択されます。SW18 と SW19 の両方が閉じている場合は、極性が交互に切り替わる VCO が選択されます。
• SW20、SW21、SW22 (トグルまたはモメンタリ) は、ミキサーのロジックを一緒に制御するスイッチです。SW20、21、22 が開いている場合は VCO が選択され、SW20 がオンで、SW21 と 22 が開いている場合は、ノイズ フィルター付きの超低周波発振器が選択されます。SW21 がオンで、SW20 と SW22 がオフの場合は、ノイズ ジェネレーターの出力のみが選択され、SW20 と 21 がオンで、SW22 がオフの場合は、SLF 発振器と VCO を選択します。SW20 と 21 がオフで、SW22 がオンの場合は、SLF 発振器のみが選択されます。SW20 と 22 がオンで、SW21 がオフの場合は、SLF、VCO、ノイズ ジェネレーターが選択されます。SW20 がオフで、SW21 と 22 がオンの場合は、VCO とノイズ フィルターが選択されます。SW20 と 21 と 22 がオンの場合は、ミキサーが禁止されます (オーディオ オフ)。
• SW23 (トグルまたはモメンタリ) は、VCO が従う電圧入力を選択するスイッチです。SW23 が開いている場合、VCO は SLF 発振器によって制御されます。SW23 が閉じている場合、VCO はピン 16 への電圧入力によって変調されます (この回路では、R12 で設定されたレベルまたは J2 への外部電圧入力に SW8 で選択できます)。
• J2 外部 VCO 入力電圧 (SW8 によって選択または無効になります。数 Hz から約数 kHz までのほぼすべての波形とほぼすべての周波数が可能で、範囲は 0.5 ボルトから最大 5 ボルトです)。

76477 アプリケーション回路の再描画。

•

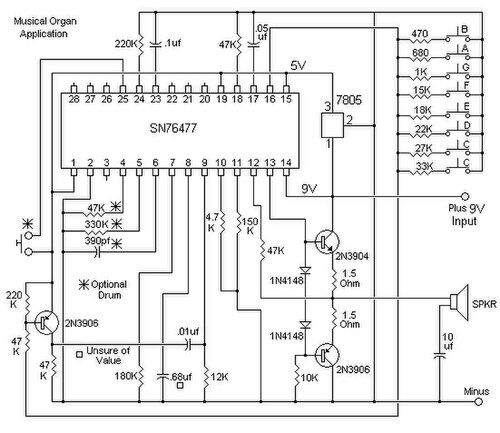

  オルガン
•
  サイレン/位相器
•
  吠える犬
•
  電車/プロペラ機の音
•

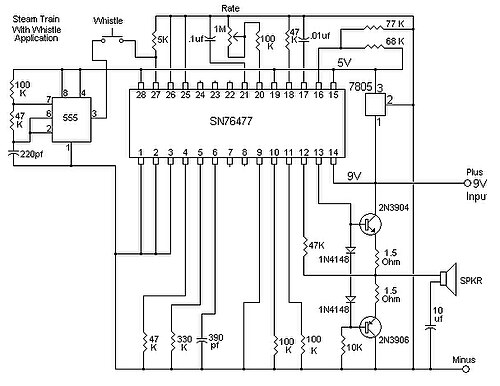

  汽笛付き蒸気機関車
•
  76477チップの5つの出力構造

SN76477 の用途には、次のデバイスが含まれます。

• アーケードゲーム:
  • スペースインベーダー^[5]
  • ストラトボックス
  • ヴァンガード
  • シェリフ/バンディード
• 知育玩具：
  • 学研EXシステムシンセサイザー
  • レムコエレクトロニック サウンド FXマシン
• 電子楽器：
• 家庭用コンピューター:
  • ABC80
  • インタラクトホームコンピュータ/マイクロニックヘクター

• Texas Instruments SN76488 - 内部オーディオ アンプを備えたサウンド チップ。
• Texas Instruments SN76489 - 3 つの矩形波と 1 つのホワイト ノイズ ジェネレーターを備えたサウンド チップ

• www.popsci.com の記事: 複雑なサウンド ジェネレーター IC が復活 2008 年 12 月 12 日
• SN76477 データシート
• チップに関する記事集
• 76477チップがeBayでワイドとナローのフォーマットで入手可能[1]
• ダイ写真から 76477「スペースインベーダー」サウンドエフェクトチップをリバースエンジニアリングする
