ロータリースイッチ

ロータリースイッチは回転によって操作されるスイッチです。3 速ファンや、複数の受信周波数または「チャンネル」を持つCB ラジオなど、2 つ以上の位置が必要な場合によく選択されます。

ロータリースイッチは、カムのように表面から突き出ている接触アームまたは「スポーク」を持つスピンドルまたは「ローター」で構成されています。ローターの周囲に円形に配置された端子の配列があり、各端子は「スポーク」の接点として機能し、これを介してさまざまな電気回路のいずれかをローターに接続できます。スイッチは複数の極を使用できるように階層化されており、各層は 1 つの極に相当します。または、回転を円の一部 (半分、3 分の 1 など) に制限して、各層に複数の (2 つ、3 つなど) 極を持たせることもできます。通常、このようなスイッチには戻り止め機構があり、中間位置で停止するのではなく、1 つのアクティブ位置から別のアクティブ位置へ「クリック」します。したがって、ロータリースイッチは、より単純なスイッチよりも優れた極とスローの機能を提供します。

ロータリースイッチは、1970 年代初頭までテレビ受信機のチャンネルセレクターとして、電気計測機器の範囲セレクターとして、マルチバンドラジオのバンドセレクターなどとして使用されていました。

現代のロータリースイッチは、「スターホイール」機構を使用して、30 度、45 度、60 度、または 90 度ごとのスイッチング位置を提供します。次に、この機構の後ろにナイロンカムが取り付けられ、バネ仕掛けの電気接点がこれらのカムの周りをスライドします。カムには、電気回路を完了するために接点が閉じる位置に切り込みまたはカットが入っています。

一部のロータリースイッチは、位置の数に関してユーザーが設定できます。保持ナットの下にある特殊な歯付きワッシャーは、歯が複数のスロットの 1 つに挿入されるように配置でき、選択可能な位置の数を制限します。たとえば、12 位置スイッチで 4 つの位置だけが必要な場合、使用時に 4 つのスイッチング位置だけを選択できるようにワッシャーを配置できます。

ギャラリー

ワイパーと接点を示す 12 ポジションロータリースイッチの底面図

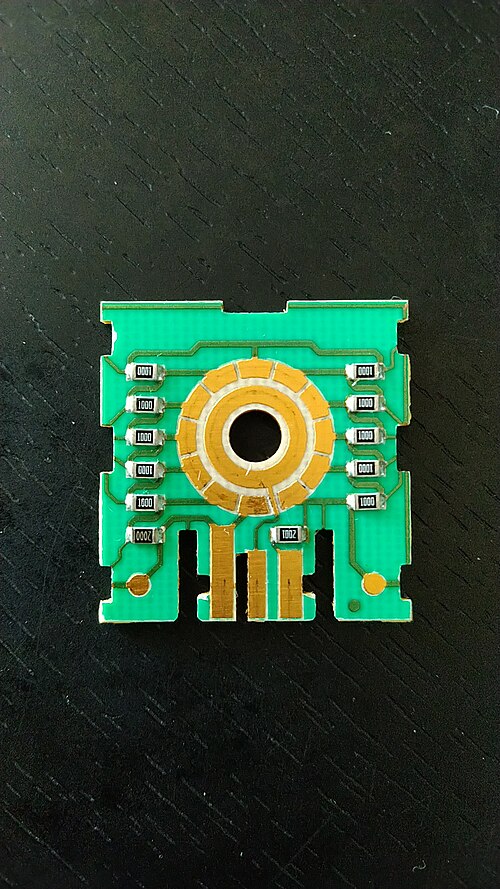

ロータリースイッチ回路
下から見たロータリースイッチハンドル

参考文献

「ロータリースイッチの完全ガイド」。RS 。 2023年2月3日。2023年3月21日時点のオリジナルよりアーカイブ。
