タリンテレビ塔

タリンテレビ塔
タリンテレビ塔
一般情報
タイプ	観測、通信
位置	タリン、エストニア
座標	北緯59°28′16.34″ 東経24°53′15″ / 北緯59.4712056° 東経24.88750° / 59.4712056; 24.88750
建設開始	1975
完了	1980
所有者	レビラ
身長
アンテナの尖塔	314メートル（1,030.2フィート）
技術的な詳細
エレベーター	2
設計と建設
建築家	デヴィッド・バジラゼとジュリ・シニス

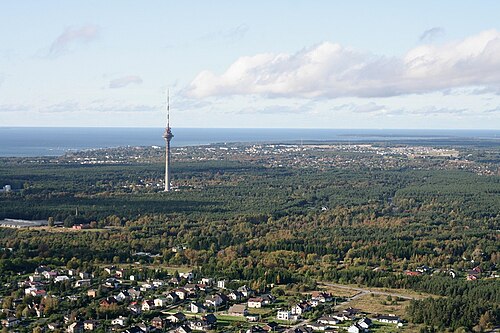

タリンテレビ塔（エストニア語：Tallinna teletorn ）は、 1980年のモスクワ夏季オリンピックのレガッタ競技（1980年夏季オリンピックのセーリングを参照）の通信サービス向上のために建てられた、展望台を備えた自立式構造物である。タリン市中心部から北東に6km離れた郊外ピリタの近くに位置している。高さ313メートル（1030.2フィート）のこのテレビ塔は、タリンで最も高い非建築物である。塔は1980年7月11日に正式にオープンした。高さ170メートルの展望台は、2007年11月26日に改修工事のため閉鎖されるまで一般に公開されていた。塔は2012年4月5日から再び訪問者の受け入れを開始した。建物は公営企業レビラ（旧エストニア放送送信センター株式会社）によって管理されており、世界大塔連盟のメンバーである。^[1]

建築家はダヴィド・バジラゼとユリ・シニス、エンジニアはウラジミール・オビドフとエフゲニー・イグナトフ。建設工事はアレクサンドル・エハラが監督した。

1975 年 9 月 30 日に定礎式が行われ、建物は 1980 年 7 月 11 日に開館しました (ただし、最初の送電は 1979 年に行われました)。塔の本体は厚さ 50 cm の鉄筋コンクリートのリングで造られており、総重量は17,000トンです。塔の総重量は約 20,000 トンです。塔は建設中に火災に見舞われましたが、無事に残りました。

21階の展望台は、もともと回転部分を持つように設計されており、地上170メートルに位置し、直径は38メートルです。塔は2007年11月26日に一般公開を終了しました。閉鎖前は、入場料は60エストニアクローンで、めったに使用されないコンクリートと金属の階段を除いて、展望台へは2つのエレベーターでアクセスできました。ビリニュステレビ塔は同様の建築デザインですが、地上165メートルの回転展望台が特徴です。

この建物は、190メートルの鉄筋コンクリートの塔と、その上にある124メートルの金属マストで構成されています。塔の下には、機器室、玄関ホール、会議センターを備えた2階建ての建物があります。塔の基部の直径は15.2メートル、壁の厚さは50センチです。140メートルの高さからの塔の直径は8.2メートルです。建設には合計10,000m ³のコンクリートおよび1,900トンの鋼鉄が使用されました。

タリンテレビ塔は、KOKO Arhitektid によるまったく新しい内装デザインで 2012 年 4 月 5 日に再オープンしました。

地元のガイドブックには、展望台からタリン市街とフィンランド湾まで見渡せると宣伝されている。この塔は 1980 年代のソビエト風の雰囲気があると評されており、展望フロアにはレストランがある。塔の基部には、 1991 年のソビエトクーデター未遂事件の弾痕が今も残っている。

1991年、新生エストニア共和国の自由なメディアをソ連軍から守るため、命を懸けた数人のラジオ局員の話は広く知られている。防衛隊はエレベーターのドアとフレームの間にマッチ箱を置き、エレベーターが動かないようにしたため、ソ連軍にとって頂上への唯一のルートは塔の約1,000段の階段だけとなった。ラジオ局員は酸素を除去する消火システムも利用できた。このシステムが作動すれば、防衛隊員を含め塔内の全員が窒息することになる。しかし、このシステムが実際に作動していたのか、それとも作動させるという脅しがブラフだったのかは不明である。この話はエストニアではよく知られており、映画「1991年8月」にも登場し、ドキュメンタリー「歌う革命」でも長々と語られている。

タリンテレビ塔の建設には32の建設会社が参加した。テレビ塔はモスクワの通信省国立設計研究所の専門家によって設計された。主任技術者はエフゲニー・イグナトフ、主任設計者はウラジミール・オビドフ、建築家はユリ・シニスとダヴィド・バシラゼである。

チームは 2 つの課題に直面しました。適切な塔構造を選択し、最適な場所を選択することです。選択された構造は、自由に支えられた鉄筋コンクリートのベース部分とアンテナとして機能する鋼鉄の上部部分で、全高は 314 メートルです。鉄筋コンクリート製のこのようなテレビ塔の内部スペースは、必要なすべての機器を設置し、高速エレベーターでアクセスできるレストラン付きの展望台を追加するのに十分な大きさです。塔の高さは、理想的な気象条件で最長 90 キロメートルの距離に優れたラジオおよびテレビ信号を送信できる高さです。

設置場所については、適切な信号受信を確保するために人口密集市街地から必要な距離、現地の土壌の地質学的特徴、空港からの距離、タリンのスカイラインへの影響など、いくつかの要素が考慮されました。選ばれた場所は、市内中心部から 8 キロメートル離れた、植物園やモーター スポーツ クラブからほど近い休憩・レクリエーション ゾーンです。場所は海抜 23 メートルです。街からも海からもはっきりと見えるこの塔は、周囲の景観を支配し、地元の建築に影響を与えています。

塔の構造は、基礎、鉄筋コンクリートの塔本体（190 m）、および鋼鉄アンテナ（124 m）の 3 つのセクションに分けられます。塔の高さ 150～182 メートルには、直径 38 メートルの上部構造があり、展望台、レストラン、民間ラジオ局の機器室があります。塔の基部を囲む 2 階建ての建物も直径 38 メートルで、技術施設と補助施設があります。鉄筋コンクリート製の基礎スラブは直径 38 メートル、厚さ 2.5 メートルで、地表から 8.5 メートル下に埋設されています。このスラブは、基部で直径 15.2 メートル、高さ 180 メートルでも直径 8.2 メートルしかない鉄筋コンクリートの塔を支えています。壁の厚さは下部で 500 mm、上部で 350 mm で、これは激しい嵐の状況でも塔の安定性を確保するためです。 1967 年以前、エストニアのすべての高層建築物は、風速レベル 2 の地域にある建築物に適用される安全要件に準拠して建設されていました。1967 年に風速が 42 メートルに達した嵐の後、テレビ塔は風速レベル 4 の要件に準拠して設計されました。

塔の総質量は2万トンを超え、構造の重心は塔の基部にあるため、基礎スラブが地表にあっても倒れることはありません。

元請けはタリン建設会社、下請けは鉄筋コンクリート建設会社、金属構造会社、ラジオ建設会社でした。この工事はエストニア共和国通信省のテレビ塔建設局から委託され、Vootele Tõsine が局長を務めました。

テレビ塔の建設中、いくつかの新しい技術的解決策が実施されました。鉄筋コンクリートの塔自体は、スライディングモールド法を使用して組み立てられました。コンクリートの型枠は 2.5 メートルの高さに設置され、次にアーマチュアが挿入され、コンクリートが注入されました。その後、コンクリートの型枠が上方に移動され、新しい直径に狭められ、新しい鉄筋コンクリートのセクションが作成されました。このプロセスによって生じたリングは、今日でも塔に 2.5 メートル間隔で見ることができます。コンクリートは 8 か月間継続的に注入され、塔は徐々に地形から高くなっていました。建設者は、オイルシェール灰とポートランドセメントをベースにした M-400 コンクリートを使用しました。このコンクリートは、タリン工科大学の科学者がヴェルナー・キカスの監督下で開発したものです。コンクリートは 300 回の耐凍性サイクルに耐えるように設計されました。その後の検査で、このコンクリートの強度は規定よりもさらに高いことが判明しました。

構造物のアンテナ部分は鋼鉄の円筒でできている。金属アンテナは射出成形法で設置された。まず、小径の円筒を必要な場所まで持ち上げ、その上に大径の円筒を置き、小径の円筒をブロックとウインチで押し上げた。各円筒にテレビと超短波送信機の振動子を取り付けることで組み立ては完了した。120トンを超える上部の金属フレームは、塔の基部の周囲の地上で組み立てられ、170メートルの高さまで持ち上げられた。最初から最後まで、すべての建築作業は現場監督のアレクサンダー・エハラとチームマスターのヴァイノ・ザールが監督した。彼らはしばしば複雑な問題を解決しなければならず、設計者たちは常に彼らの解決策に同意していた^[要出典]。

テレビ塔は、測地基準の順守状況、すなわち基礎の沈下、垂直方向の偏差、鉄筋コンクリートおよび金属部品の状態、およびその他のパラメータについて定期的に検査されています。風によるテレビ塔の頂上の許容される揺れは 1.5 メートル、展望台は 90 センチメートルです。風のほかに、塔は太陽熱の影響を受け、その結果、頂上が「奇妙な曲線」を描きます。

190 メートルから 260 メートルの鉄骨部分には、2 人乗りのエレベーターと、アンテナ機器の点検や修理のために外部プラットフォームにアクセスするためのハッチがあります。アンテナ セクションの下の塔には、地下から 190 メートルの高さまで 1,050 段の階段もあります。

• 1975年9月30日 – 礎石据え付け
• 1976年4月 – 基礎工事完了
• 1977年5月 - 鉄筋コンクリート塔の建設、17,500トンのコンクリートが注入され、330kmのアーマチュアが挿入された。
• 1978年2月 – タワーの52個の鉄筋コンクリートブロックにエレベーターシャフトが作られる
• 1978年4月 – 金属アンテナ部品の組み立て開始
• 1978年6月13日 – 塔は当初の予定高さ314メートルに到達
• 1978年10月30日 – 上部構造のフレームが所定の位置に持ち上げられる
• 1978年12月 – 上部構造に16本の支柱を設置。塔は設計通りの姿になった。
• 1979年12月20日 – 最初の送信
• 1980年7月11日 – 開通
• 2007年11月 – 避難経路と出口が不足しているため、塔は訪問者に対して閉鎖されました。
• 2012年4月4日 – 改装されたタワーが新たな訪問者を迎える

1980 年 4 月、チーム マスターのザールは、大規模な建設事故を防いだ。溶接工の不注意により、タワー シャフト内のケーブルが火災に見舞われた。構造物が巨大な煙突のようになっていたため、風通しが強かった。そのため、火は 5 階の火元から急速にタワーの上へと広がった。ザールはなんとか大火を回避し、23 階でケーブルを切断して、火がタワーの金属部分に到達するのを防いだ。アンテナ構造物が火災の熱にさらされていたら、崩壊していたかもしれない。火災による被害は 1 か月以内に修復された。

数十年にわたり、テレビ塔のアンテナ設備は大規模な改修が行われた。FM 波帯の導入により、ラジオアンテナが再構築された。しかし、塔の一番先端に 45 番目のテレビチャンネル送信機用の 12 メートルのパイプ型アンテナを設置しているときに事故が起きた。ユリ・マカロフは地元の著名な実業家で、新しいテレビ局 Tipp TV を設立し、その取り組みの一環として、テレビ塔にそのチャンネル用のイタリア製の送信機を設置した。対応するアンテナである 12 メートルのパイプは米国で購入されており、マカロフはサンクトペテルブルクから依頼したヘリコプターの支援を受けて、その設置を手配した。ヘリコプターは、塔の頂上から古いラジオアンテナを無事に撤去した。1994 年 5 月 19 日の早朝、ヘリコプターは新しいアンテナを積んで離陸した。風は破壊的で、その強さは 8 ^{[明確化が必要]}に達しました。アンテナが塔に触れたとき、パイロットはアンテナがスロットに入り、ケーブルが外れたと誤って想定しました。落下したアンテナはレストランの屋根にぶつかり、手すりをかすめました。展望台の屋根と窓は粉々になりました。アンテナ自体も壊れました。後に新しいアンテナが送られ、主任技術者の Vitali Lonkin の監督の下、専門家がそれを無事に設置しました。Saar はレストランの屋根の修理を監督しました。

• 塔の高さ: 314 m
• 展望台の高さ：170m
• 基地の海抜高さ: 24 m
• 総重量: >25,000 t
• 展望台の直径：38m
• 基礎深さ: 8.5 m
• 基礎スラブの厚さ：2.5m
• タワー頂部における風からの許容偏差: 1.5 m
• 展望台レベルでの風からの許容偏差: 90 cm
• コンクリート部​​分（地下から金属部分が始まる地点まで）には1,050段の階段がある
• 塔の13階から18階（高さ20メートル）には、エレベーターシャフトと非常階段のみが設置されています。

2010 年 2 月現在、タリン テレビ塔は以下のラジオ局とテレビ局の放送を放送しています。

アンテナ
FMトランスミッター：

• ヴィケラディオ
• ラジオ2
• ラジオ4
• クラシックラジオ
• ラディオ・タリン
• ラジオ7
• マニア
• エネルギー
• 空
• スカイ+
• ルスコエラジオ
• 私のヒット
• ディナミットFM
• ラジオ100
• Uポップ
• クク

テレビ送信機:

• DTV（デジタルテレビ）

GSMトランシーバー:

• テリア
• エリサ
• テレ2
