セントG45(男性)

シュトゥルムゲヴェーア45

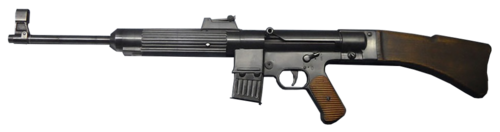

10発マガジンを装着したシュトゥルムゲヴェーア45(M)
タイプ	アサルトライフル
原産地	ナチスドイツ
サービス履歴
使用中	1945年5月[要出典]
使用者	ドイツ
戦争	第二次世界大戦
生産履歴
デザイナー	ヴィルヘルム・シュテーレ
設計	1944
メーカー	モーゼル[1]
単価	45  ℛ︁ℳ︁ (1945年の推定) 350ユーロ相当
生産	1945年[1]
建造数	30 [要出典]
仕様
質量	4 kg (8.8 lb) (空のマガジンを含む) [1]
長さ	900 mm（35.4インチ）[1]
バレルの 長さ	400 mm（16インチ）[1]
カートリッジ	7.92×33mm クルツ(ピストレンパトローネ 7.9mm M43) [1]
アクション	ローラー遅延ブローバック[1]
発射速度	≈450発/分[1]
銃口速度	≈650 m/s (2,133 フィート/秒) [1]
有効射程距離	300メートル
最大射程距離	800メートル[1]
給餌システム	10発または30発の取り外し可能なボックスマガジン
観光スポット	後部: Vノッチ、前部: フード付きポスト

StG 45(M) ( Sturmgewehr 45の略称、「アサルトライフル 45」) は、MP 45(M)とも呼ばれ、第二次世界大戦末期にドイツ国防軍向けにモーゼル社が開発した試作型アサルトライフルで、革新的なローラー遅延ブローバック作動システムを採用していた。7.92 ×33mm Kurz (または「Pistolenpatrone 7.9mm」) 中間弾を毎分約450発の 発射速度で発射した。

このライフルの起源は、第二次世界大戦の末期にまで遡ります。当時、オーバーンドルフ・アム・ネッカーの軽兵器開発グループ ( Abteilung 37 ) のモーゼル社の技術者が、中間の7.92×33mm クルツ弾を使用するMKb Gerät 06 ( Maschinenkarabiner Gerät 06または「マシン カービン装置 06」) プロトタイプの突撃銃を設計しました。最初は、反動操作ではなくガス作動である点でユニークなローラー ロック機構を使用したGerät 06モデルでした。これは、もともとMG 42機関銃から採用されたものですが、銃身は固定され、従来のガス作動ピストン ロッドが採用されていました。^[2]ローラーロック式の試作半自動小銃Gerät 03の射撃試験中にボルトの跳ね返りを観察した後、当時モーゼル社の科学者であったカール・マイヤー博士は、^[3]機械的な比率に注意を払えばガスシステムを省略できることに気付いた。^{[4] [5]}結果として生まれた武器、Gerät 06H （末尾の「H」はhalbverriegelt 、つまり「半ロック」の略語）には、 StG 45(M)（Sturmgewehr 45(M) ）という名称が与えられた。

ローラー遅延ブローバック銃の動作は単純に見えるものの、ドイツの工学、数学、その他の科学者が好むと好まざるとにかかわらず協力しなければならなかったため、開発は技術的にも個人的にも大変な努力を要しました。この作業は、マウザーヴェルケの兵器研究所および兵器開発グループの所長であったオット・ヘルムート・フォン・ロスニッツァーの指揮の下で行われました。実験により、ローラー遅延ブローバック銃はボルトの跳ね返りを示すことが示されました。ボルトの跳ね返りに対抗するには、ボルトヘッドの先端部の完璧な角度を見つける必要がありました。数学者のカール・マイヤー博士は、開発プロジェクトのコンポーネントとアセンブリの分析を行いました。1943年12月、マイヤーは、ボルトの跳ね返りの問題を解決するために、エンジニアがレシーバーの角度を縦軸に対して45°とロッキングピースで27°に変更するために使用する方程式を考案しました。これらの角度により、ボルトキャリアとボルトヘッドの幾何学的伝達比は 3:1 になったため、後部のボルトキャリアはボルトヘッドの 3 倍の速さで移動せざるを得なくなりました。ボルトキャリアとレシーバーに対する後方への力は 2:1 でした。レシーバーに伝達される力と衝撃は、ボルトキャリアに伝達される力と衝撃に伴って増加します。ボルトキャリアを重くすると、反動速度が低下します。Mausers Gerät 06H/StG 45(M) プロジェクトでは、Maier は 120 g のボルトヘッドと 360 g のボルトキャリア (1 対 3 の比率) を想定しました。ただし、設計では、弾丸がまだ銃身内にあり、使用済みの薬莢が完全に加圧されている間にボルトが動き始める必要がありました。従来の方法でカットされた薬室を使用すると、テスト中に薬莢のヘッドが分離しました。この問題は、薬室に 18 本の縦方向のガス逃がし溝を切ることで解決しました。薬室の端に溝を刻むことで、燃焼ガスが薬莢の首と前部を浮遊し、薬莢の前部外面と内部の圧力を均等にすることができる。この過程で、前部薬莢の直径の周囲に黒く焦げた縦方向の跡が現れるのが一般的で、これは溝の刻まれた薬室原理を採用した後期のローラー遅延ブローバック式小火器の特徴である。

ローラー遅延ブローバック銃器アクションは、モーゼルのヴィルヘルム・シュテーレとルートヴィヒ・フォルグリムラーによって特許を取得しました。

ドイツのFG 42 バトルライフル/ オートマチックライフルやSturmgewehr 44アサルトライフルと同様に、StG 45(M) は「直線」反動構成を採用した最初のインライン銃器の 1 つでした。このレイアウトでは、重心とショルダーストックの位置の両方が銃身の縦軸とほぼ一直線に配置され、バーストまたは自動射撃中の銃口の上昇が抑えられるため、制御性が向上します。^[6] 銃身の軸より視線が高くなっているレイアウトも、これらの設計から採用されました。これは、「戦闘ゼロ」範囲の拡大に役立ちます。アサルトライフルで視線が高くなり、より高速の中間カートリッジをより平らに射撃するという現在の傾向は、最大至近距離をさらに拡大したいという要望によるところが大きく、そのようなライフルの使いやすさが向上しています。^{[7] [8]}

StG 45(M)は、製造コストがかなり高く、時間もかかる シュトゥルムゲヴェーア44アサルトライフルの代替として開発された。StG44のコスト70 ℛ︁ℳ︁に対し、StG45(M)の計算コストは​​45 ℛ︁ℳ︁ だった。シュトゥルムゲヴェーア44と同様に、この武器は機械加工部品ではなく、コストを節約できる先進的なプレス加工および打ち抜き加工の鋼鉄部品を（1940年代としては）多用した。戦争が終わるまでに、完成したライフル銃の部品キットが30丁分しか製造されなかった。StG 45(M)には、フルパワーライフル弾と比較して7.92×33mmクルツ弾の外部弾道性能が控えめなため、最大至近距離を最適化するため、また人間工学と反動管理のため、銃身軸より上に鉄製の照準線が設けられた。

StG45(M) は前身と同じ 30 発マガジンを使用する予定でしたが、このライフルは国民突撃銃用に設計された 10 発マガジンを装着した状態でよく撮影されています。モーゼル社の技術者はテスト中に短いマガジンを使用しました。これは、モーゼル社の射撃場でのテスト射撃の際に、低いプロファイルの方が使いやすかったためです。

コブレンツにあるドイツ連邦軍防衛技術博物館には、この標本のうちの 1 つが収蔵されています。

Sturmgewehr 45の開発に関わったドイツ人技術者は、フランスのCEAMで研究を続けた。StG45のメカニズムは、1946年から1949年にかけて、ミュルーズ工場でルートヴィヒ・フォルグリムラーとテオドール・レフラーによって改良された。.30カービン、7.92×33mmクルツ、そしてカルトゥシェリー・ド・ヴァランスが開発して1948年に採用された7.65×35mm弾を使用する3つのバージョンが作られた。部分的にアルミニウム製の弾丸を使用する7.5×38mm弾は、1947年に放棄された。Carabine Mitrailleuse Modèle 1950と名付けられたレフラーの設計は、CEAM、 MAC、MASによって設計された12の異なるプロトタイプの中で試験用に保持された。フォルグリムラーは後にスペインのCETMEで働き、 CETME自動小銃のシリーズを開発した。

ドイツは最終的に CETME 設計のライセンスを購入し、ヘッケラー & コッホ G3や同じシステムに基づいて構築された一連の兵器を製造しました。その中で最も有名なのは MP5です。

第二次世界大戦後の他のいくつかの兵器、例えばSIG SG 510もローラー遅延ロックシステムを採用していました。
