| タイプ | インド |
|---|---|
| チップフォームファクタ | フリップチップランドグリッドアレイ |
| 連絡先 | 1207 |
| FSB周波数 | 200 MHz システムクロック 最大 2.4 GHz HyperTransport |
| プロセッサ | Opteron 2xxx、8xxx シリーズ Athlon 64 FX FX-7x シリーズ |
| 前任者 | ソケット940 |
| 後継 | ソケット C32 ソケット G34 |
この記事はCPUソケットシリーズの一部です | |
ソケットFは、2006年8月15日にリリースされたAMDのOpteronシリーズCPU用にAMDが設計したCPUソケットです。[1] 2010年に、ソケットFはエントリーレベルのサーバーではソケットC32に、ハイエンドサーバーでは ソケットG34に置き換えられました。
技術仕様
_(15814067833).jpg/500px-AMD_Opteron_8378_(Socket_F)_(15814067833).jpg)

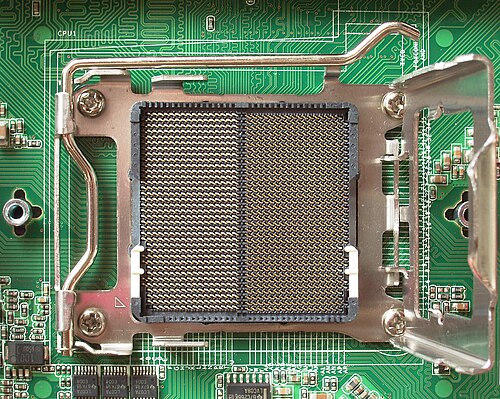

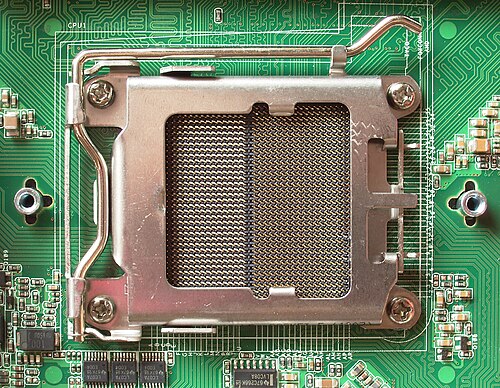

ソケットは1.1mmピッチで1207ピンを持ち、ランドグリッドアレイ接触機構を採用している。[2]
ソケット F は主に AMD のサーバーラインで使用されるもので、 Athlon 64およびAthlon 64 X2に使用されるソケット AM2や、Turion 64およびTurion 64 X2マイクロプロセッサに使用されるソケット S1と同じソケット世代であると考えられています。
AMD Quad FX プラットフォーム
ソケット F は、2006 年 11 月 30 日に AMD が発表した AMD Quad FX プラットフォーム (リリース前は「4x4」または「QuadFather」と呼ばれていました) のベースです。AMDではソケット 1207 FX、Nvidiaではソケット L1と名付けられたこのソケット F の修正バージョンにより、家庭の愛好家向けのデスクトップ PC でデュアル ソケット、デュアル コア (有効コア数は 4 個、将来的には有効コア数は 8 個) のプロセッサが可能になります。
ソケット F のリビジョン
ソケット Fr3 を除くすべてのリビジョンでは、レジスタードDDR2 SDRAMを使用する必要があります。ソケット Fr1 を除くすべてのリビジョンでは、CPU にデュアル プレーン電源回路を使用する必要があります。
- ソケット Fr1
- 1GHz、シングルプレーン電源回路を備えた3つのHyperTransport 2.xリンク
- ソケット Fr2
- 1GHzデュアルプレーン電源回路を備えた3つのHyperTransport 2.xリンク
- ソケット Fr3
- 1GHz、バッファなしDDR2 SDRAMを搭載した3つのHyperTransport 2.xリンク（Quad-FX用特別バージョン）
- ソケット Fr5
- CPU: 2.2GHzのHyperTransport 3.xリンク3つ
- マザーボード: CPU 間の 2.2 GHz の HyperTransport 3.x リンク 1 つ、I/O 操作用の 1 GHz の HT 2.x リンク 2 つ
- ソケット Fr6
- 2.4 GHz の 3 つの Hypertransport 3.x リンク、Snoop-Filter ( HT-Assist )をサポート
