スリップ成形

スリップ成形、連続注入、連続成形、またはスリップフォーム工法は、コンクリートを水平方向に連続的に動かしたり、垂直方向に徐々に持ち上げたりできる型枠に配置する 建設方法です。

道路や縁石などの水平構造では、コンクリート、型枠、および関連する機械の重量は地面によって支えられます。橋、塔、建物、ダムなどの垂直構造では、型枠は油圧で段階的に持ち上げられますが、最後に注入されたコンクリートが固まり、コンクリート、型枠、機械の合計重量とコンクリートの固化圧力を支えることができる速度を超えないようにします。^[1]

スリップフォーミングは、連続的で中断のない現場打ちコンクリート構造を可能にし、コールドジョイントや継ぎ目のない構造は、個別のフォーム要素を使用した部分的な建設よりも優れた性能特性を備えています。^{[引用が必要]}

スリップ フォーミングはコンクリートの速硬化特性に依存しており、作業性と速硬化能力のバランスが必要です。コンクリートは、型枠に入れて固める (振動によって) のに十分な作業性がある一方で、型枠から強度を持って出てくるのに十分な速硬化性が必要です。この強度が必要なのは、新しく固まったコンクリートは、型枠がコンクリートを乱すことなく「滑る」ことができるだけでなく、新しいコンクリートの圧力を支え、圧縮機械の振動による崩壊に抵抗する必要があるためです。

舗装、縁石、交通分離壁の水平スリップ フォーミングでは、コンクリートを敷き詰め、振動を与え、加工し、型枠自体をゆっくりと前進させながら所定の位置に固定します。この方法は、1950 年代にアイゼンハワー政権によって開始された 州間高速道路建設で最初に考案され、利用されました。

垂直スリップフォームでは、コンクリート型枠の周囲に作業員が立つプラットフォームを設け、コンクリートの前方に鉄筋を配置して、スムーズに注入できるようにします。^{[2]コンクリート型枠と作業プラットフォームは}油圧ジャッキで一緒に持ち上げられます。^[3]スリップフォームは、コンクリートが型枠の底から出てくるまでにコンクリートが硬化できる速度でしか上昇できません。^[1]

スリップフォーム技術は、20世紀初頭にはサイロや穀物倉庫の建設に使用されていました。シカゴのマクドナルドエンジニアリングのジェームズ・マクドナルドは、建設にスリップフォームコンクリートを利用する先駆者でした。円形の容器をクラスター状に配置するという彼のコンセプトは特許を取得しており、写真とイラストは1907年の本「壁、容器、穀物倉庫の設計」に掲載されています。^[4]

1910年、マクドナルドは「鉄筋コンクリート貯蔵容器用の可動型枠」^[5]という論文を発表し、型枠を移動するための型枠の使用、ジャッキとコンクリートを使用して継ぎ目や継ぎ目のない連続構造を形成する方法について説明しました。この論文では、スリップフォームコンクリート構造物を作成するための概念と手順について詳しく説明しています。1917年5月24日、シカゴのジェームズ・マクドナルドに「垂直面でコンクリート型枠を移動および持ち上げる装置」の特許が発行されました。^[6]

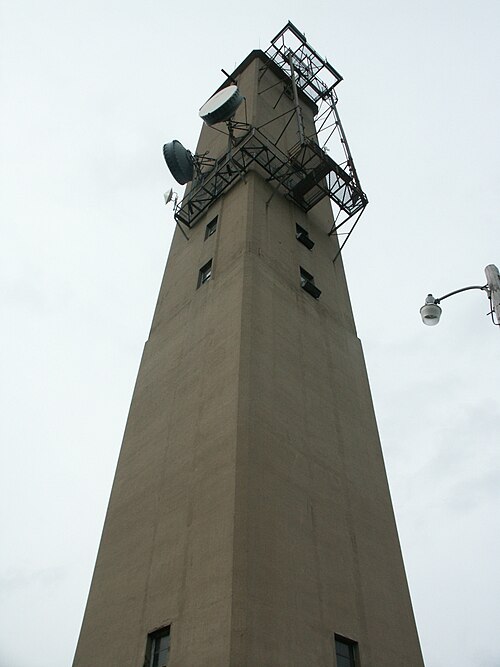

ジェームズ・マクドナルドのビンとサイロの設計は、1970年代後半までマクドナルドエンジニアリングによって世界中で利用されました。1947年から1950年にかけて、マクドナルドエンジニアリングは、全米各地のマイクロ波中継局向けに、 AT&Tロングライン^[7]向けにスリップフォーム方式を使用して高さ58メートル（190フィート）を超えるコンクリートタワーを40基以上建設しました。

ラスベガスの旧ランドマークホテル＆カジノは、1961年にマクドナルドエンジニアリング社が下請けとして建設したもので、マクドナルド社のスリップフォームコンクリート工法のコンセプトを利用して31階建ての鉄筋タワーを建設しました。^[8]

この技術は、スウェーデンでは1950年代にすでに住宅や商業ビルに導入されていました。スウェーデンの会社Byggingは、1944年に型枠を持ち上げる最初の油圧式ハイジャックを開発し、特許を取得しました。最初の住宅はスウェーデンのヴェステルトルプに建てられ、Byggingは1980年からBygging-Uddemannという名前で、スリップフォーミング技術の世界的先駆者となりました。^[9]

住宅や商業ビルへの導入は、1960年代後半に米国でも行われました。^[2]米国の高層ビルで最初に使用されたものの1つは、1962年にマクドナルドエンジニアリングのサンフランシスコオフィスによって建設された、カリフォルニア州サンフランシスコのターク＆エディーストリートにあるせん断壁支持アパートでした。^[要出典]住宅/小売ビジネスでこの方法が最初に注目されたのは、 1965年に完成したオンタリオ州ナイアガラフォールズのスカイロンタワーでした。 ^[要出典] もう一つの珍しい構造は、1969年にハワイのホノルルにあるシェラトンワイキキホテルのテーパードバットレス構造です。もう一つのせん断壁支持構造は、1970年にフロリダ州マイアミのキービスケーンにあるカーサデルマールコンドミニアムです。

1950 年代から、垂直技術は、鉱山のヘッド フレーム、換気構造物、地下立坑のライニング、石炭列車の積込サイロ、テーマ タワーと通信塔の建設、高層オフィス ビルのコア、せん断壁で支えられたアパート、テーパー スタック、水力取水構造物などに採用されました。この技術は、トロルの個別の脚など、他の方法では不可能な構造にも使用されています。トロルは、水深約 300 メートル (980 フィート) の海底に立つ深海石油掘削プラットフォームで、全高は 472 メートル (1,549 フィート)、重量は 595,000 トン (656,000 ショート トン) あり、人類が移動 (曳航)した構造物としては史上最も高いという特徴があります。

このシステムは、建物の一般的なサイロやせん断壁、コアに加え、水力発電施設の地下シャフトやサージタンクのライニングにも使用されています。この技術は、オンタリオ州サドベリーのインコスーパースタックやトロントのCN タワーの建設に利用されました。2010 年には、この技術を使用して、イギリスのロンドンにある 超高層タワー、シャード ロンドン ブリッジのコアが建設されました。
