取水塔または放水塔[ 1 ]は、貯水池から水を取水し、水力発電所または浄水場に送水するために使用される、1つ以上の開口部を持つ垂直管状構造物です。
放水路とは異なり、取水塔は貯水池の通常の運用を目的としており、きれいな、ゴミのない水を貯水池に送り出して再利用できるようにする。
取水塔は通常、鉄筋コンクリート製で、基礎は河川や湖底に設置されます。塔の上部には少なくとも1つの集水口があり、用途に応じて高さ方向にさらに開口部が設けられる場合もあります。水力発電所の塔は通常1つの取水口しかありませんが、浄水場の塔には複数の取水口があります。塔の下部付近には、ダムの構造や発電所の場所に応じて、水平または傾斜した排水管があり、塔から発電所へ水が送られます。[ 1 ]
取水塔を設置するのに最も都合の良い場所は、処理工場の近くです。人工湖では、通常、取水塔はダムの近くに設置されます。ダム近くの湖底は十分な水深があり、年間を通して取水塔に十分な水量を確保できるため、ダム沿いには取水塔が露出しているのをよく見かけます。

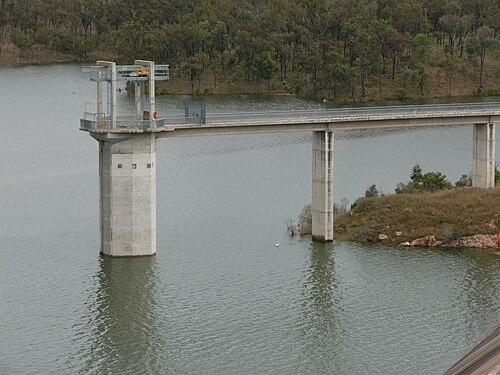

海岸近くに建設される取水塔には、メンテナンスのためにアクセスするためのサービス橋が備え付けられている。
取水塔は、飲料水貯水池専用の取水塔です。様々な深さに複数の開口部があり、通常はバルブが装備されているため、最も水質の良いレベルからのみ水を取水できます。[ 1 ]
ダムの取水口やゲートには多くの設計の可能性があります。これらには、1. ポンプ付きの浮体式取水設備、2. コンクリートダム壁からの取水設備、3. 特に盛土ダムにおける自立式取水塔、4. 盛土や山を貫通するトンネルやボーリング、5. 応力を最小限に抑えるために円形であることが多い深層ダムの取水塔、6. 圧力が低い場合の四角い取水塔、7. バルブやポンプにアクセスする必要がある場合の乾式取水塔、8. アクセスする機器がない場合の湿式取水塔、9. 取水塔がなく、ダム壁や盛土に集水管につながる取水口があるだけ、などが含まれます。
取水塔に配管とともに複数のバルブを使用すると、スペースを占有し、コストも高くなります。コストを最小限に抑えるために必要な最低限の設備は、アクセスが必要になった場合に備えて、止水栓またはプラグを設置することです。流量制御は、ダム壁の下流側にあるバルブで実現できます。このバルブが閉じると、止水栓またはプラグの両側の圧力が均等になり、ストッパーが開きます。
