トロルAプラットフォームは、ノルウェー西海岸沖のトロルガス田にあるコンディープ 重力式構造の沖合天然ガスプラットフォームです。鉄筋コンクリートで建設され、2014年の時点で、地球の表面に対して別の位置に移動された構造物の中で最も高いものであり、歴史上最大かつ最も複雑な工学プロジェクトの一つです。[1]このプラットフォームは、1995年に北海 に曳航されたときにテレビで話題となり、現在はエクイノール社によって運営されています。これは移動された物体の中で最も重いものであり、120万トンで2番目に大きい排水量を持つ物体でもあります[2]（最大の排水量を持つ物体は、排水量が150万トンに迫るガルファクスCです[3]）。トロルAは1995年5月10日の午後からプラットフォームが設置された1995年5月17日まで曳航された。トロルAは水深303メートルの海底まで降ろされ、1995年5月19日までに地中36メートルまで沈んでいた[要出典]。トロルAは自立式で、それ以上の係留は不要だった[要出典]。 [アップデート]
寸法
トロルAプラットフォームの全高は472メートル（1,549フィート）、重量は683,600トン（バラスト込みで120万トン）[4]で、人類が移動させた建造物の中で最も高いという特徴があります。プラットフォームは海面下303メートル（994フィート）の海底まで伸びる4本の脚で立っており、輸入ライザーと輸出ライザーを含む脚にはエレベーターが付いており、波上のプラットフォームから海底まで9分以上かかります。[5]

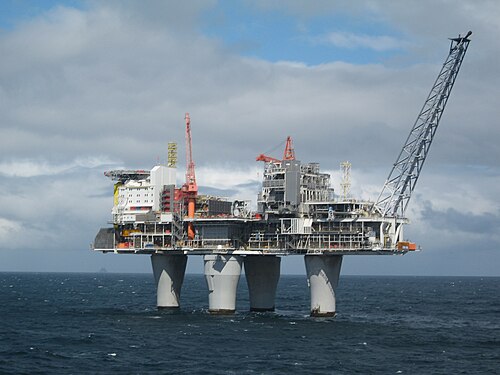

脚は強い圧力に耐えなければならないため、トロルAの脚の壁は厚さ1メートル以上で、1回の連続注入で形成された鉄筋コンクリートで作られています 。これは、5cmの敷設ごとに20分かかる長いプロセスです。各脚は、上部と下部で直径が大きくなるように滑らかに広がるいくつかの円錐形の円筒を数学的に結合した複合体であるため、各支柱は側面から見るとややハチのくびれがあり、どの断面でも円形です（右の写真を参照）。[5]
4 本の脚は「弦短縮装置」 (右の写真には写っていない) で連結されている。これは、脚を連結する鉄筋コンクリートの箱で、脚の固有振動数を再調整することで、潜在的に破壊的な波脚の共鳴を減衰させる。各脚はまた、長さに沿って各端から 3 分の 1 の位置に区画に細分化されており、独立した防水区画として機能する。脚は、海底の泥に固定するために、高さ 40 メートル (130 フィート) の真空アンカー6 個を 1 組にして使用される。 [5]
工事
トロルAはノルスク・シェル社のためにノルウェーの請負業者によって建造され、基礎工事は1991年9月に開始され[6]、費用は41億5000万ノルウェー・クローネ[ 7] [8]、当時の価格で約6億5000万米ドルであった。[9]基礎とデッキは別々に建造され、1998年に基礎が部分的に水没した状態で結合された。基礎は鉄筋コンクリートで造られたコンディープ重力基礎構造である。
トロルプラットフォームは、ローガラン県北部のヴァッツからベルゲンの北西80キロ（50マイル）にあるトロル油田まで200キロ（120マイル）以上曳航された。曳航には7日間かかった。[10]
拡大
2010 年秋、Troll A プラットフォームは新しいモジュールで拡張されました。このモジュールには居住区と新しい制御室があります。新しい制御室と拡張された施設は、新しいコンプレッサーをサポートするために必要です。これらのコンプレッサーは、井戸の貯留層圧力が低下しているために必要です。
2013年6月18日、コンプレッサー3と4用の新しいサポートモジュールM12がTroll Aに搭載されました。これらのコンプレッサーの電力消費量の増加により、陸上からの新しい電力ケーブルが必要となり、グリッドの制約により、グリッド緊急事態が発生した場合、プラットフォームは陸上電源から切り離されます。[11]
手術
ガスは 40 本の井戸から湧き出し、数本のパイプを通ってコルスネスの処理工場に輸出されます。トロル Aには、生産量を増やし、井戸内の貯留層圧力の低下を補うために、 ガス コンプレッサーが 2 台追加される予定です[いつ? ] 。
世界記録
1996年、このプラットフォームは最大の沖合ガスプラットフォームとしてギネス世界記録を樹立した。 [12]
2006年、スタトイル社によるトロルガス生産の運営10周年を記念して、プラットフォームの中空の脚の1つでケイティ・メルアのコンサートが開催された。このコンサートは海面下303メートル（994フィート）で行われた最も深い水中コンサートの世界新記録を樹立した。 [13]
