シミュレーションテーブル

シミュレーション テーブルまたは多軸振動テーブル( MAST ) は、車両コンポーネントの高周波テスト用に特別に設計された 自動車テスト システムです。

完全な 6自由度(6 DOF) を提供することで、加速度と変位の出力をシミュレートし、試験場で収集された重要なデータを再現できます。

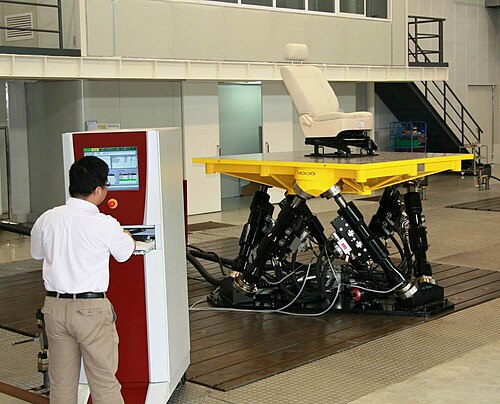

これらのテスト システムは、上部に低共振テーブルを備えた6 脚プラットフォームで構成されています。テスト システムを使用すると、6 つの自由度すべてにおいてあらゆる種類の振動をシミュレートできます。

テスト システムの動きは、デジタル テスト コントローラによって厳密に制御されます。

シミュレーション テーブルは、電気式または油圧式のいずれかです。電気式シミュレーション テーブルは通常、最大積載量が約 500 キログラム (1,100 ポンド) で、最大 25 Hz の周波数範囲を実現します。

より高いペイロードまたは周波数の場合は、油圧シミュレーション テーブルが使用されます。低周波油圧シミュレーション テーブルは、0.1 Hz ～ 120 Hz に簡単に到達し、最大 100 トンのペイロードをテストできます。一方、特殊な高周波シミュレーション テーブルは、100 Hz を超え、680 kg (1,500 ポンド) を超えるペイロードに対して 14  G を超える垂直加速度を実現できます。

• P. Sollogoub、JC Quéval、Th Chaudat。「Cea Saclay Laboratory の耐震試験機能」(PDF) 。2024 年11 月 13 日閲覧。
• Salles, R.; Thoma, O.; Dupuis, PE; Cozzani, A. (2012 年 7 月 1 日)。「HYDRA 6DOF シェーカーの新しい制御システム」。第 12 回欧州宇宙船構造会議。691 : 48。Bibcode :2012ESASP.691E..48S。2022年10月16 日に閲覧。

• 欧州宇宙機関の HYDRA 多軸振動施設^{[リンク切れ‍ ]}
