側桁斜張橋

側桁斜張橋

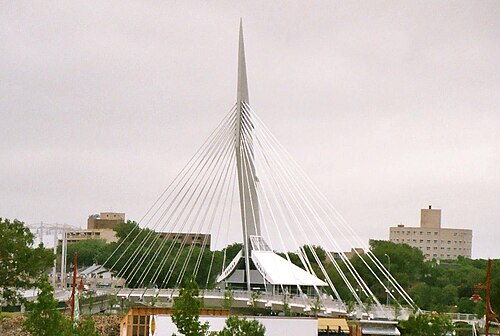

マニトバ州ウィニペグのエスプラネード・リエル
祖先	斜張橋
関連している	片持ち梁斜張橋
子孫	なし
運ぶ	歩行者、車両
スパン範囲	中くらい
材料	鉄骨、ポストストレストコンクリート
移動可能	いいえ
設計努力	高い
仮設工事が必要	いいえ

側桁斜張橋は、他の点では従来の斜張橋と同じですが、ケーブルの支持部が道路をまたがっておらず、片側から片持ちで支えられています。図のエスプラネード・リエル橋は、カナダのマニトバ州ウィニペグにあります。^[1]この橋は歩行者専用で、橋の基部にレストランがあります。

以下の例では、ケーブル パスは橋の中心線に沿って配置されているため、構造的にはタワーから基礎への応力の伝達のみが異なります。

しかし、サイドスパーの原理は直線橋に限らない。塔をオフセットし、橋脚をスパーの周囲に弧を描くように巻き付けることもできる。エルサレムのコード橋がその例である。このような橋は、峡谷の境界内での使用に特に適している。峡谷では、道路は上流方向に片側を下って小川を渡り、反対側で下流方向に折り返される。曲がり角の大部分をアプローチではなく橋の上に置くことで、曲がり角を緩やかにし、交通を高速化できる。これには、直線橋よりも路盤のねじれ剛性が必要になる。このタイプの橋（スパーで支えられている）は、はるかに小さな弧を描いて進むが、これはサンフランシスコ・オークランド・ベイブリッジの東側スパンの代替案として当初提案されていたものの 1 つだった。同様の橋は、スパーなしで、峡谷の壁に固定されたケーブルで支えることができる（条件が適している場合）。

このサブタイプは、横断する隙間の片側に単一の塔を持つ非対称の単塔斜張橋（ラマ8世橋を参照）や、路盤の方向に沿って塔の片側のみにスパン支持ケーブルを持つ片持ち梁スパー斜張橋と混同しないでください。

•

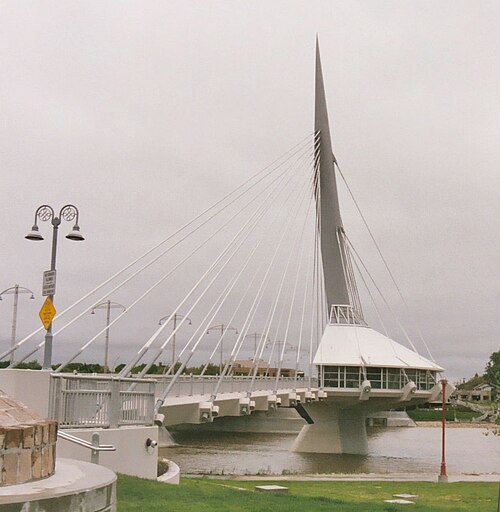

  エスプラネード・リエル、ウィニペグ
•
  エスプラネード・リエル、ウィニペグ
•
  エスプラネード・リエル、ウィニペグ
•

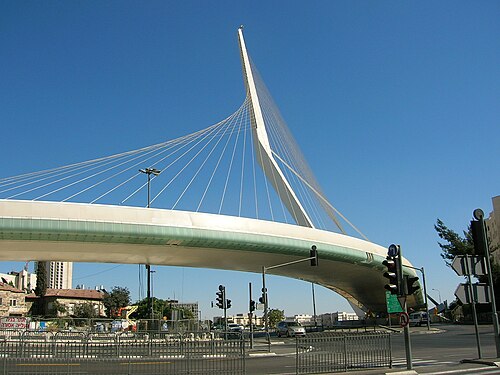

  エルサレムのコード橋
•
  エルサレムのコード橋
•
  エルサレムのコード橋

• 片持ち梁斜張橋
