シアリング干渉計

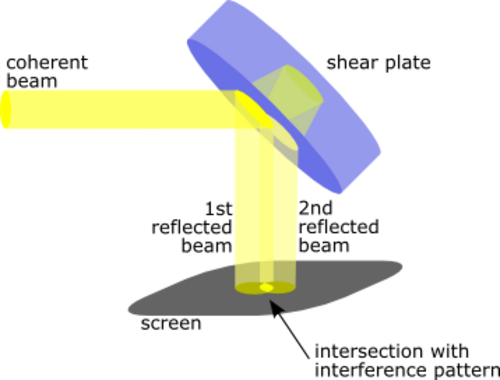

シアリング干渉計は、干渉を観察し、この現象を利用して光線のコリメーションをテストするための非常にシンプルな手段です。特に、干渉の基本条件が満たされるように、干渉板の厚さよりもコヒーレンス長が通常大幅に長いレーザー光源 からの光ビームのコリメーションをテストします (図を参照)。

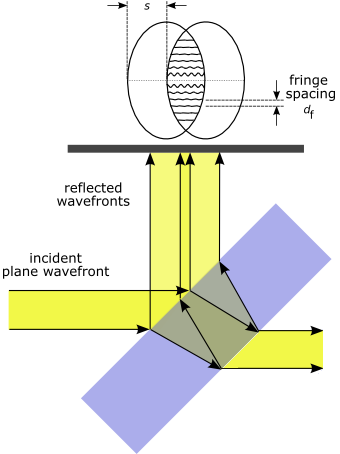

検査装置は、N-BK7 のような高品質の光学ガラスで構成されており、非常に平坦な光学面が通常、互いにわずかに角度をなしています。平面波が 45° の角度で入射すると、最大感度が得られ、2 回反射されます。2 回の反射は、プレートの有限の厚さとウェッジによって横方向に分離されます。この分離はせん断と呼ばれ、この装置の名前の由来となっています。せん断は、格子によっても生成できます。

平行面のせん断プレートが使用されることもありますが、くさび形プレートの干渉縞の解釈は比較的簡単でわかりやすいものです。くさび形せん断プレートは、前面反射と背面反射の間に段階的な経路差を生み出します。その結果、平行光線は重なり合う部分に直線状の縞模様を生み出します。

平面波面が入射すると、2 つの反射ビームの重なりによって、間隔 の干渉縞が示されます。ここで、はせん断に垂直な間隔、 はビームの波長、 n は屈折率、 はくさび角です。この式により、くさび型せん断プレートから観測面までの距離は、観測面での波面の曲率半径に比べて小さいという簡略化が行われます。干渉縞は等間隔で、くさびの向きに正確に垂直になり、せん断干渉計のビーム軸に沿って通常存在するワイヤ カーソルに平行になります。干渉縞の向きは、ビームが完全に平行でない場合によって異なります。くさび型せん断プレートに非平行ビームが入射する場合、2 つの反射波面間の経路差は、曲率の符号に応じて、完全に平行の場合と比べて増加または減少します。次にパターンを回転させ、ビームの波面曲率半径を次のように計算できます。、せん断距離、縞距離、波長、および縞の配置と完全なコリメーションからの角度偏差。代わりに縞に垂直な間隔を使用する場合、この式は、つまり縞に垂直な縞間隔になります。^[1]${\displaystyle d_{f}={\frac {\lambda }{2n\theta }}}$${\displaystyle d_{f}}$${\displaystyle \lambda}$${\displaystyle \theta}$${\displaystyle R}$${\displaystyle R=-{\frac {s\cdot d_{f}}{\lambda \tan \gamma }}}$${\displaystyle s}$${\displaystyle d_{f}}$${\displaystyle \lambda}$${\displaystyle \gamma}$${\displaystyle R=-{\frac {s\cdot k_{f}}{\lambda \sin \gamma }}}$${\displaystyle k_{f}}$

• 干渉計の種類の一覧
• エアウェッジシアリング干渉計
• 直接電界再構成のためのスペクトル位相干渉法は、スペクトルシアリング干渉法の一種であり、本論文のものと概念的に類似していますが、シアリングが横方向ではなく周波数領域で実行される点が異なります。

• エアランゲン大学 — 光学設計とマイクロオプティクス 2016-02-22 にWayback Machineでアーカイブ
