シャープEL-8 （ ELSI-8とも呼ばれる） [ 1 ]は、初期の量産型携帯電子計算機[ 1 ]であり、シャープ株式会社が製造した最初の携帯型計算機である。1971年初頭頃に発売された[注1 ]この機種は、シャープの先行機種であるコンパクトデスクトップ計算機QT-8DおよびQT-8Bをベースにしており、同じ論理回路を使用しているが、はるかに小型の筐体に収まるように再設計されている。
EL-8以前のほとんどの電子計算機はデスクトップでの使用を想定していました。[ 2 ]シャープのEL-8の前身である電池式のQT-8Bは、コンパクトな卓上計算機のポータブル版に過ぎませんでした。[ 1 ] EL-8ははるかに小さく、手に持って使えるほど小さく、長さ164mm （6.46インチ） 、幅102mm （4.02インチ） 、厚さ70mm （2.76インチ） 、電池込みで0.72kg （1.59ポンド）でした。[ 6 ]それでもポケットに簡単に収まるほど大きくはありませんでしたが、[ 1 ]ポケット計算機の開発に向けた重要な一歩でした。[ 2 ]
EL-8の日本での当初の価格は84,800円でした。[ 3 ] 1971年の小売価格は345米ドル（2021年の2,308米ドルに相当）でした。[ 1 ] [ 7 ]
EL-8 の動作と性能は、前身の電卓である QT-8D および QT-8B と同一です。これは、論理回路にRockwell社製の4 つの大規模集積回路が使用されているためです。[ 1 ] [ 2 ] [ 8 ]同様に、キーボードのレイアウトも、複合キーを含めて同じで×÷、[ 1 ] [ 2 ]磁気リードスイッチも使用されています。[ 9 ]
QT-8Dと同様に、このディスプレイは9本の独立した管を備えた8桁の真空蛍光表示管です。8本の数字管と、マイナス記号とオーバーフロー表示用の1本の補助管で構成されています。QT-8Dと同様に、管はIsedenの「itron」管[注2 ]で、同じ特徴的な「手書き風」の数字スタイルと、同じ半分の高さの「0」を備えています。ただし、QT-8Dとは異なり、EL-8の数字管は8セグメントのみで数字を構成し、EL-8の補助管はディスプレイの右端ではなく右上隅に配置されています。電源表示は別のランプで行います。[ 1 ] [ 2 ] [ 9 ]

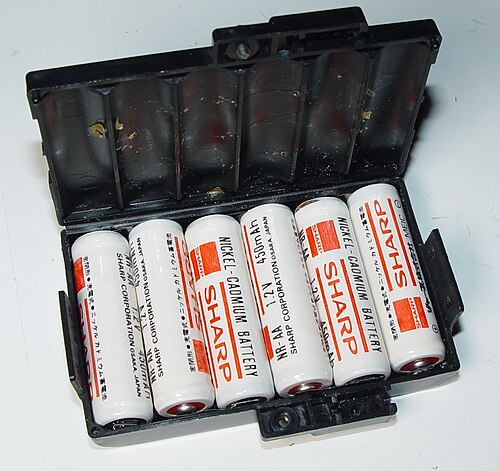

電源は内蔵の充電式バッテリーパック、または外部バッテリー充電器から供給され、外部バッテリー充電器はACアダプターとしても機能し、電卓をAC電源で動作させることができます。[ 2 ]バッテリーパック（モデルEL-84）[ 9 ]には、直列接続された6本のニッケルカドミウム単3電池が含まれており、合計電圧は7.2ボルト [ 1 ]、そしてオリジナルのバッテリーでは、総容量は450 mAh 。[ 6 ]（現在のニッケルカドミウム単3電池ははるかに大きな容量を持つ。）オリジナルの電池での電池寿命は約3時間[ 1 ]で、平均消費電力は約1ワットである。電池充電器（モデルEL-81）は、電卓の充電入力に電圧で電力を供給する。8.7ボルトと9.6ボルト ；[ 9 ]合計入力電力定格は約3.2 ワット。[ 10 ]
EL-8のバッテリーパックはQT-8Bのものよりはるかに小さく、これはEL-8のサイズと重量を削減する上で非常に重要でした。しかし、これらの小型バッテリーは容量がはるかに小さいため、妥当なバッテリー寿命を維持するには、消費電力を大幅に削減する必要がありました。これは、特にディスプレイにおける電子回路のさまざまな改良によって実現されました。QT-8Bのディスプレイ管は個別のトランジスタによって駆動されます。必要なトランジスタの数を減らすために、一度に1つの管だけが点灯し、回路は管を高速で順番に切り替えます。管から管への高速切り替えには、多くの電力を消費する負荷抵抗器が必要です。EL-8では、ディスプレイ管は複数のトランジスタを含む集積回路によって駆動され、すべての管が常に点灯しています。切り替えは不要で、負荷抵抗器も不要なため、消費電力は大幅に削減されます。さらに、QT-8B の各管は点灯している時間がごくわずかであるため、適切な平均輝度を得るには管の瞬間的な輝度を高くする必要があり、そのため高電圧で駆動する必要があり、別途高電圧電源が必要となります。EL-8 管は常に点灯しているため、それほど明るくする必要がなく、駆動電圧を低くすることができ、別途高電圧電源は必要ありません。表示の改善に加えて、EL-8 はQT-8B よりもロジック用のクロックジェネレータ回路の効率も向上しています。これらの変更により、EL-8 の消費電力は QT-8B の 3 分の 1 以下になりました。[ 6 ]
シャープは、電池なしのEL-8AというEL-8バージョンも製造した。これは、約300米ドル（2021年換算で2,007米ドル相当）という低価格で提供された。[ 7 ]このバージョンは電池がないため、やや軽量で、電源供給にはACアダプターが必要となる。電源コネクタも若干異なり、接点が1つ増えている。[ 11 ]
シャープは自社製のEL-8とEL-8Aに加えて、スウェーデンの事務機器メーカーであるFacitとその子会社Addo向けにEL-8のOEMバージョンも製造し、 Facit 1111とAddo-X 9364として販売した。これらはEL-8と同じ内部構造だが、ケースとキーキャップが異なる。[ 1 ] [ 12 ]
