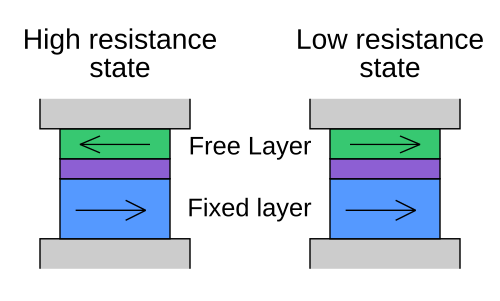

スピントランスファートルク( STT ) は、磁気トンネル接合またはスピンバルブ内の磁性層の向きをスピン偏極電流を使用して変更できる 効果です。
電荷キャリア（電子など）にはスピンと呼ばれる特性があり、これはキャリア固有の少量の角運動量です。電流は一般に無極性（スピンアップの電子 50% とスピンダウンの電子 50% で構成）です。スピン偏極電流は、どちらかのスピンの電子の数が多い電流です。厚い磁性層（通常「固定層」と呼ばれる）に電流を流すと、スピン偏極電流を生成できます。このスピン偏極電流を 2 番目のより薄い磁性層（「自由層」）に流すと、角運動量がこの層に伝達され、その向きが変わります。これを使用して振動を励起したり、磁石の向きを反転させたりすることができます。この効果は通常、ナノメートル スケールのデバイスでのみ見られます。
スピントランスファートルクメモリ
スピントランスファートルクは、磁気ランダムアクセスメモリのアクティブエレメントを反転するために使用できます。スピントランスファートルク磁気ランダムアクセスメモリ (STT-RAM または STT-MRAM) は、リーク電力消費がほぼゼロの不揮発性メモリであり、 SRAMやDRAMなどの電荷ベースのメモリに比べて大きな利点があります。また、STT-RAM は、アクティブエレメントを反転するために磁場を使用する従来の磁気抵抗ランダムアクセスメモリ(MRAM)よりも消費電力が低く、スケーラビリティに優れているという利点もあります。[1]スピントランスファートルク技術は、低電流要件と低コストを組み合わせた MRAM デバイスを実現する可能性を秘めていますが、磁化を再配向するために必要な電流量は現在、ほとんどの商用アプリケーションには大きすぎます。この電流密度の低減だけが、スピンエレクトロニクスの現在の学術研究の基礎となっています。[2]
産業の発展
ソニー研究所は、1997年にSTT RAMの前身であるSPINOR（スピン偏極注入不揮発性直交読み出し/書き込みRAM）に関する最初の日本特許出願を公開しました。[3]その後、IEDM 2005で、ソニーの研究者は、SPINORメモリの常磁性スペーサー層をMgO誘電体に置き換えた、Spin-RAMと呼ばれる最初の実用的な4kb STTメモリを報告しました。[4]
ハイニックスセミコンダクターとグランディスは2008年4月に提携し、STT-RAM技術の商業開発を検討した。[5] [6]
日立と東北大学は2009年6月に32MビットSTT-RAMを実証した。[7]
2011年8月1日、グランディスはサムスン電子に非公開の金額で買収されたと発表した。[8]
2011年、クアルコムはTSMCの45nm LP技術で製造された1Mビットの組み込みSTT-MRAMをVLSI回路シンポジウムで発表した。[9]
2011年5月、ロシアナノテクノロジー社は、ロシアのモスクワにMRAM工場を建設する クロッカス・ナノエレクトロニクス社（クロッカス・テクノロジー社との合弁会社）に3億ドルを投資すると発表しました。
2012年にエバースピンテクノロジーズは、容量64Mbの初の市販DDR3 デュアルインラインメモリモジュールST-MRAMをリリースしました。 [10]
2019年6月、 エバースピン・テクノロジーズは28nm 1Gb STT-MRAMチップのパイロット生産を開始しました。[11]
2019年12月にインテルはL4キャッシュ用のSTT-MRAMを実証した[12]
2022年にTechInsightsは、FitBit LuxeフィットネストラッカーのMCUと他の市販のウェアラブル製品のMCUに16MbのSTT-MRAMメモリが組み込まれていることを発見しました。[13]
STT-RAMに取り組んでいる他の企業としては、Avalanche Technology、Crocus Technology [14] 、Spin Transfer Technologies [15]などがある。
