| 開発者 | ブリエルコンピューター |
|---|---|
| 発売日 | 2003 |
| 導入価格 | 149.00米ドル |
| CPU | 6502または65C02 @ 1 MHz |
| メモリ | 32 KB SRAM、8 KB EEPROM |
| 画面 | 40x24文字のテキスト |
レプリカ1は、 1976年の歴史的なApple Iのクローンです。 [1] [2] 2003年にヴィンス・ブリエルによって設計されました。これは、より現代的なコンポーネントを活用した最初のApple 1クローンであり、オリジナルの機能を維持しながら、より安価でより広く入手可能なコンポーネントを使用してクローンを生産することを可能にしました。[3]
歴史
レプリカ1は、Apple I のオリジナル製作者であるスティーブ・ウォズニアックの許可を得て、ヴィンス・ブリエルが設計したApple Iのクローンです。[4]レプリカ 1 は機能的にはオリジナルに近いコピーですが、より小型で簡素化された基板設計に、はるかに現代的な部品を使用して設計されています。レプリカ 1 は、Apple I のコアとして使用されているのと同じMOS テクノロジー 6502チップを中心に設計されています。オリジナルと同様に、レプリカ 1 はテレビなどのスクリーンに接続するためにシンプルな AV 入出力を使用しています。「削除」キーがないなど、オリジナルの機能のほとんどを維持しています。
発達
Briel は、最初のプロトタイプが (はんだ付け不要の)ブレッドボード上でどのように開発されたかを説明しており、ペリフェラル インターフェイス アダプタチップの出力で "\" 文字に対応するビットが検出されることで成功が確認されました。[5] Briel は、次のプロトタイプ ブレッドボード[a]では、マイクロコントローラを使用して端末または端末エミュレータプログラムに出力したと述べています。[5] [b]最終プロトタイプではプリント回路基板を使用し、Apple I に従って 40x24 文字出力を実装する回路が追加されました。[5]このプロトタイプから最初のリビジョンの生産ボードへの唯一の変更点は、PS/2 キーボード コネクタの追加でした。[5] [c]
Replica 1の最初の商用版には、独立したシリアルI/Oカードが付属していました。[6]これにより、Replica 1でまたはReplica 1用に書き込まれたプログラムを、一般的なPCのハードドライブに保存できるようになりました。これは、カセットドライブ（Apple Iのストレージデバイス）が不足しているため、Replica 1にはプログラムを保存する他の手段がなかったため必要でした。I/Oカードは、オリジナルのApple Iコンピュータにも接続できます。[要出典]
ウォズニアックが承認したため、アップル社はこのプロジェクトに反対しなかった。また、このデザインは会社自体よりも古いため、技術的にはウォズニアックの独創的なものだ。アップル社は以前、Apple I に関するすべての資料を Apple I オーナーズ クラブに公開していた。 [要出典]
オリジナル
レプリカ1は2003年[7]から2005年[8]にかけて初めて市場に投入されました。これは常に組み立て済みと自分で組み立てるキットの両方で提供されました。[5] [9]電源はPC/XT電源 と互換性のある12ピンコネクタを介して供給されました。 [8] 入力は、Appleで使用されているASCIIスタイルのキーボード、PS/2スタイルのコネクタを介して接続されたより一般的に入手可能な標準PCキーボード、またはオプションのアドオンピギーバックシリアルカードを介して接続された端末または端末エミュレータから行うことができました。[8] AVRマイクロコントローラは、ビデオ制御回路とキーボードインターフェイスの両方に使用されました。[8]
Apple 1インターフェースと電気的に互換性のある特別なコネクタがありましたが、正しい物理インターフェースを提供するには拡張カードが必要でした。[8] ボードには、カスタム回路やコンポーネントを取り付けることができる小さなブレッドボード領域もありました。 [8]ブレッドボード領域の使用例としては、555タイマーチップを使用したTranterの自動パワーオンリセット変更があります。[10]
ウォズ[d] モニターと同様に、レプリカ1にはROMに(整数) Apple I BASICが含まれており、迅速かつ簡単にプログラミングを行うことができました。[8]
メモリは32Kバイトの62256スタティックRAMチップによって提供されました。[8] [e]
第2版
セカンドエディション（SE）は2006年に導入され、再設計によりボードに複数のコネクタが追加され、関連回路用のブレッドボード領域が犠牲になりました。[12] SEでは、レプリカ1に電力を供給するための複数のオプションが可能になりました。外部20ピンATX標準PC電源、7〜9ボルトDCジャックコネクタ、またはUSBポート経由のオプション電源。[12] ボードにシリアルポートが取り付けられたため、ピギーバックボードは不要になりました。[12]
このバージョンでは、特に一部の機器でビデオ出力に問題が生じる可能性があり、ヨーロッパの60Hzベースのディスプレイシステムでは問題がさらに悪化する可能性があります。[12]
SEバージョンでは、ファームウェアEEPROMに、レプリカ1用に特別に開発されたKRUSADER シンボリックアセンブラ. {Sfn|も含まれる予定でした。 [12] KRUSADERはケン・ウェッセンによって開発され、彼はそのプログラミング環境にはシンプルなシェル、エディタ、逆アセンブラ、低レベルデバッガがすべて4096バイト未満のスペースに収まると説明しました。[13]

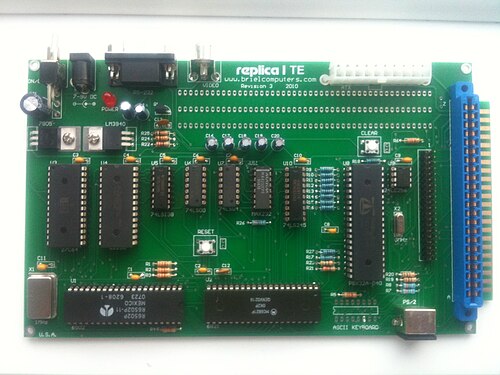

第3版
2008年に第3版（TE）が導入され、ビデオ出力とキーボード入力を制御するATMega回路がParallax Propellerチップに置き換えられ、結果としてスペースが節約され、プロトタイプのブレッドボード領域を設計に再導入できるようになりました。 [14]拡張はApple 1互換の44ピン拡張スロットとエッジコネクタ によって補完され、Apple 1互換のアドオンカードをReplica 1に直接挿入できるようになりました。[14]このボードからUSBは削除されました。[14]
10周年記念版
2013年、レプリカ1の製作10周年を記念して、ブリエルズはTENと呼ばれるバージョンを発表しました。これは、赤色のボードを使用していることで知られる50枚の限定生産品です。[引用が必要]実用上、これらは1年後に発売されるレプリカ1プラスと同じものでした。 [引用が必要]
レプリカ1プラス
Replica 1 の最新モデルは Replica 1 Plus で、現在 ReActivemicro から販売されています。第 2 版モデルでは、以前のシリアル I/O ボードと新しい USB インターフェイスの両方がメイン ボードに統合されました。その他の改良点としては、以前のモデルで PC 電源に依存していたのを壁掛け式 DC 電源に置き換え、電源オン ライト インジケータが追加されました。第 3 版モデルでは USB インターフェイスが削除され、ビデオを生成するために使用されていた AVR マイクロコントローラがParallax Propellerチップに置き換えられました。[引用が必要]
2014年5月にブリエルが発表したレプリカ1プラス版では、電源とプログラミングのためにコンピュータのUSBポートに直接接続でき、Apple 1 BasicまたはWozモニターとApplesoft liteのいずれかを選択できる2つのファームウェアROMが搭載されていると主張した。[15]
2018年3月1日、ReActiveMicroはBrielと提携し、今後はReplica 1 plusの販売とサポートを行うことを発表しました。[16] [9]
レプリカ1の組み立て
レプリカ1の組み立てにはある程度の注意が必要で、特に熟練したはんだ付け技術が求められる。[17] 2009年7月のKansasFestで、ブリエルはレプリカ1の新規所有者がマシンを組み立てるのを支援するワークショップを開催し、 Computerworld誌の編集者ケン・ガニエが、動作するマシンを完成させる過程で犯した間違いを記録した。[18]
インターフェース機能
レプリカ1のオリジナルおよび第2版（SE）バージョンには、Apple 1互換の拡張コネクタ（スロット）は搭載されていませんでしたが、代わりに接続可能な拡張ボードがあり、追加の拡張スロットが搭載されていました。第3版（TE）以降のモデルにはApple 1互換スロットが搭載されており、追加のApple 1互換アドオンボードを接続することも、拡張ボードに接続してオリジナルのAppleまたはサードパーティの拡張ボードを追加で取り付けることもできます。[19]拡張ボードには、CFFA1カードリーダーとBriel ComputersのマルチI/Oボードが含まれていました。
その他のコネクタには次のものがあります (モデルによって異なります):
- RS-232シリアル ポート: WindowsのHyperTerminalやOS XのZTermなどの端末エミュレーションプログラムを実行している家庭用コンピュータとのインターフェイス用。これにより、大規模なプログラムのデータを素早く入力することができ、そのようなプログラムを手作業で入力するよりも便利です。
- Apple 1 Edge Connector: メモリ拡張ボード用。
参考文献
ウィキメディア・コモンズには、レプリカ 1に関連するメディアがあります。
注記
- ^ 関連画像は、集積回路用のソケットを備えたはんだ付けまたはワイヤラップブレッドボードを示しています。
- ^ これはシリアルインターフェースだったはずで、このバージョンにはビデオコントローラがありませんでした
- ^ これにより、Apple Iで必要な希少なASCIIキーボードコネクタではなく、広く入手可能なPS/2キーボードの接続が可能になった。
- ^ このモニターは、Apple 1を設計し、256バイトのコードでマシンコードモニターを書いたスティーブ・ウォズニアックにちなんで名付けられました。
- ^ オリジナルのApple Iには、デフォルトでわずか4KバイトのダイナミックRAMが搭載されていました。ダイナミックRAMは安価でしたが、実装が困難でした。[11] 1976年から2003年までの25年間で、RAMの価格は劇的に低下し、単一の32KスタティックRAMを使用するコストとシンプルさは、レプリカ1の設計哲学 の精神に沿ったものとなりました。
