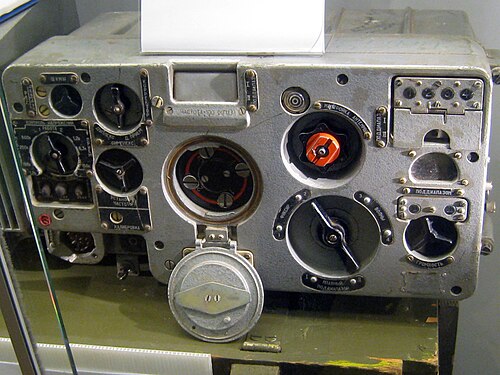

R-123「マグノリア」（Р-123「Магнолия」）は、戦車やその他の装甲車両で使用するために設計されたソビエト軍のHF / VHF無線トランシーバーです。この装置はリャザン無線工場で製造されました。
展開
R-123 セットは、装甲車両で R-124 インターコム システムと組み合わせて使用されることが一般的でした。1960 年代初頭に導入された R-123 セットは、他のワルシャワ条約機構加盟国でも採用され、フィンランド、エジプト、イラクなどの国に輸出されました。
技術仕様
R-123
- FM、スーパーヘテロダイン無線トランシーバー。回路は32個の真空管とさまざまな半導体デバイスで構成されています。[1]
- チューニングシステム：手動チューニングに加え、電動サーボシステムを使用して最大4つのプリセットチャンネルを選択できます。[1]
- 周波数範囲:
- バンド 1 = 20.00 - 35.75 MHz
- バンド 2 = 35.75 - 51.50 MHz
- チャンネル間隔: 25 kHz [1]
- 利用可能なチャンネルは合計1,260
- 送信出力：20W [1]
- 範囲: 20 km
- アンテナ:
- タンクロッドアンテナ: 4 m
- 伸縮アンテナ: 6 m
- 動作温度範囲: -40～+50 °C
- 寸法: 428 × 225 × 178 mm
- 重量: 25 kg
BP-26 電源ユニット
- トランジスタインバータ
- 入力電圧: 26 V
- 出力電圧: + 1.2 V、+ 6.3 V、+ 150 V、- 150 V、+ 250 V、+ 600 V [1]
- 寸法: 210 × 164 × 218 mm
- 重量: 7kg
