プレーリー・デュ・サック・ダム

プレーリー・デュ・サック・ダム

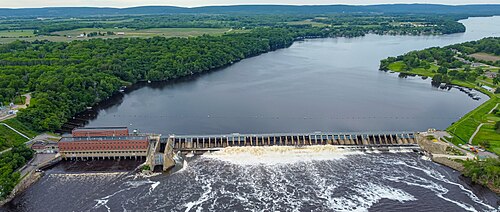

2008 年 6 月の洪水時に撮影された Prairie du Sac ダムの航空写真。
ウィスコンシン州の位置
位置	ウィスコンシン州プレーリー・デュ・サックの北
座標	北緯43°18′36″ 西経89°43′31″ / 北緯43.3101° 西経89.7253° / 43.3101; -89.7253
目的	力
建設が始まった	1911年1月
オープン日	1914年9月
デザイン：	ダニエル・W・ミード
オペレーター	アライアント・エナジー
ダムと放水路
ダムの種類	重力ダム
押収物	ウィスコンシン川
身長	50フィート（15メートル）
長さ	3,247フィート（990メートル）[1]
貯水池
作成する	ウィスコンシン湖
総容量	193,200エーカーフィート（0.2383 km 3）[1]
発電所
設備容量	31MW

プレーリー・デュ・サック・ダムはウィスコンシン州プレーリー・デュ・サックのすぐ北にあるウィスコンシン川の水力発電ダムです。アライアント・エナジーが所有・運営しています。^[2]このダムはウィスコンシン湖を形成しています。ウィスコンシン川がミシシッピ川と合流する約92マイル（148 km）下流の手前にある最後のダムであり、ウィスコンシン川下流域の上流端となっています。^[3]

このダムは、マグナス・スワンソン率いるサザン・ウィスコンシン・パワー・カンパニーのためにダニエル・W・ミードが設計した。同社は1909年にウィスコンシン・デルズの上流にキルボーン・ダムを完成させたが、採算が取れず、プレーリー・デュ・サックにもっと大きなダムを建設することになった。^[4 ]新しいダムの建設は、シカゴのゼネコンJO・ヘイワースと約400人の労働者の手で1911年の冬に始まった。^[5]

プレーリー・デュ・サック・ダムの建設には、いくつかの技術的課題があった。ウィスコンシン川の幅と流砂の川床には、深い基礎が必要だった。作業員は蒸気動力の杭打ち機を使用して、11,000本以上の木製杭を川床の奥深くまで打ち込み、ダムの前後で川を横切って鋼板杭を埋めた。次に、一連の木製杭を岩とコンクリートで覆い、ダムと発電所の安定した基礎を形成した。 ^{[4] [6]}作業員は近くの採石場から岩と砂利を調達した。大量の材料を運ぶには、ウッドフォードの遠隔操作式電動第三軌条を備えた専用の狭軌鉄道が必要だった。建設現場と採石場およびセメント工場は、仮設の架台橋でつながれた。 ^{[5] [7]}

洪水と氷の詰まりによりダム建設の進捗は遅れたが、1914年9月に発電を開始した。発電所はアリス・チャルマーズ社製の発電機8台を使用した。当初、電力はウィスコンシン州ミルウォーキーに送られていた。1917年、アライアント・エナジーの前身であるウィスコンシン・パワー・アンド・ライト社がダムを購入し、より多くの地元市場に電力を供給し始めた。^{[8] [9]}

ダムとその木製杭基礎は、上流のデルトン湖を破壊した2008年6月の中西部洪水を含め、100年以上にわたってその位置を保持してきました。^{[10] [11]} 2017年、アライアント・エナジーは、構造物の寿命を延ばすための予防措置として、元の木製杭を追加の鋼鉄製マイクロパイルで補強するプロジェクトを開始しました。 ^[12] 2022年には、同社はダムの元の鋼鉄製放水門を交換する数年にわたるプロジェクトも開始しました。^[13]

プレーリー・デュ・サック・ダムはウィスコンシン川で最も幅の広いダムであり^[11]、発電能力は約31MWである。^[13]ダムは中空のコンクリート構造で、杭基礎によって砂地の川床に固定されている。水力発電所はダムの西端にある長さ330フィート (100 m)、3階建ての赤レンガ造りの建物である。発電所に隣接して、フォックス・ウィスコンシン水路の継続的な航行を可能にするために設計された単一の35フィート (11 m) x 170フィート (52 m) の水門があるが、現在は使用されていない。^[14]ダムの主頂部は約1,000フィート (300 m) の長さで、コンクリートのバットレスによって区切られた幅14フィート (4.3 m) の鋼鉄製テンターゲート41基からなる放水路がある。ダムの東端は長さ1,700フィート（520メートル）の土堤防まで伸びている。^{[5] [6]}
