パイプインパイプシステム

パイプインパイプシステム^{[1]は、すべての水道管が別のパイプの中に通っている}配管の一種です。その目的は、最も内側のパイプの漏れが建物の構造に漏れないようにし、検出できるようにすることです。また、壁を開けずに漏れのある内部のパイプを簡単に交換できるようにします。

パイプインパイプシステムは、内管、外管、壁ボックス、配電盤の4つの主要コンポーネントで構成されています。^[2]

ノルウェーでは、パイプインパイプシステム（rør-i-rørシステムとして知られる）に基づく住宅配管が1995年に導入され、それ以来、すべての新築住宅で法的要件となっています。1970年から1995年の間にノルウェーで多くの従来の銅管で水害が発生した経験から、1997年に新しい要件が制定され、水道管は設置後に交換のために簡単にアクセスできる必要があるとされました。^[3]これらの要件は、パイプインパイプ配管の 現在の事実上の要件につながっています。

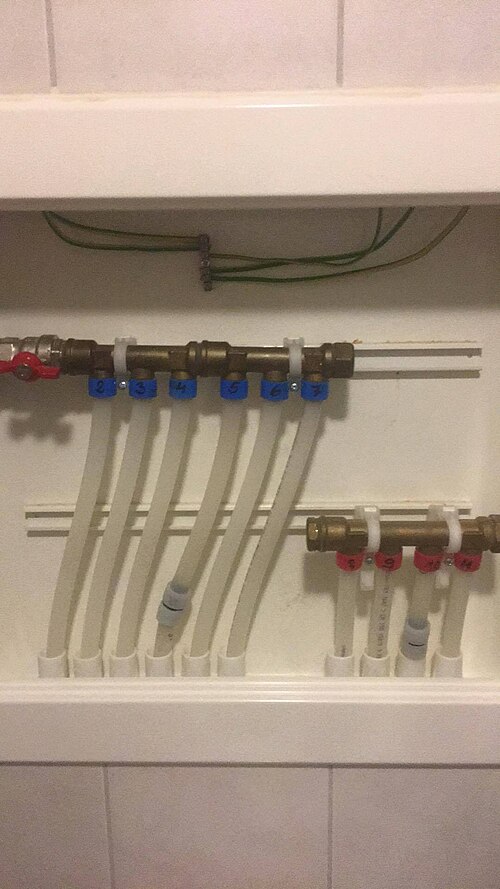

通常の動作中、水は外側の商品パイプに囲まれた内側の給水パイプを通って流れます。配管は中央にある配水キャビネットに戻り、そこで家のすべての蛇口へのパイプが一箇所に集められます。内部パイプに損傷や漏れが発生した場合、外部パイプは水漏れが安全に配水キャビネットに迂回され、床に排水口がある部屋に導かれる前に、水漏れが目に見えるようにする必要があります。水漏れセンサーを設置し、それを給水を閉じる自動止水弁に接続すると便利です。目に見える漏れが発生した場合は、すべてのパイプへの給水を停止する、簡単にアクセスできる手動のメイン遮断弁も必要です。^[4]

パイプインパイプシステムは、フレキシブルな内部パイプと外部パイプを使用して設置されるため、壁を開けることなく水道管を引き出して交換することができます。これを確実にするためには、外部パイプが建物の構造にしっかりと固定され、損傷を受けないようにすることが重要です。これは、水道管の交換を容易にする上で非常に重要な要素であり、使用するクランプリングは壁ボックスと配水キャビネットの近くに取り付ける必要があります。

建物構造への外部パイプの適切な締め付けに加えて、配水キャビネット内の分配器の適切な締め付けも、蛇口を急に閉めた際にウォーターハンマーを回避するために重要です。パイプインパイプシステムはウォーターハンマーの影響を受けやすいか脆弱である可能性があるため、^{[引用が必要]}、ソフトクローズ水栓と一緒に使用することをお勧めします。
