電話回線

電話回線または電話回路（業界全体では単に回線または回路と呼ばれる）は、電話通信システム上の単一ユーザー用回線です。 ^[¹^]理解可能な品質の音声を再生するように設計されています。これは、ユーザーの電話機器を電気通信ネットワークに接続する物理的なワイヤまたはその他の信号媒体であり、通常は、そのユーザー用に予約された課金用の単一の電話番号も意味します。

電話回線は、固定電話サービスとデジタル加入者線（DSL）電話ケーブルサービスを建物に安定して提供するために使用されます。 [ ^{2 ]架空}電話線は公衆交換電話網に接続されています。^{[ 3 ]}^{[ 4 ]}加入者のネットワークインターフェースの電圧は、通常、リング線とチップ線の間で48Vであり、チップは接地付近、リングは-48Vです。

アメリカでは

1878年、ベル電話会社は、各利用者の電話機から末端の局まで、ローカルループと呼ばれる2線式回線を使用し始めた。末端の局は、音声信号をより遠くの電話機に送信するために必要な電気的スイッチングを行った。

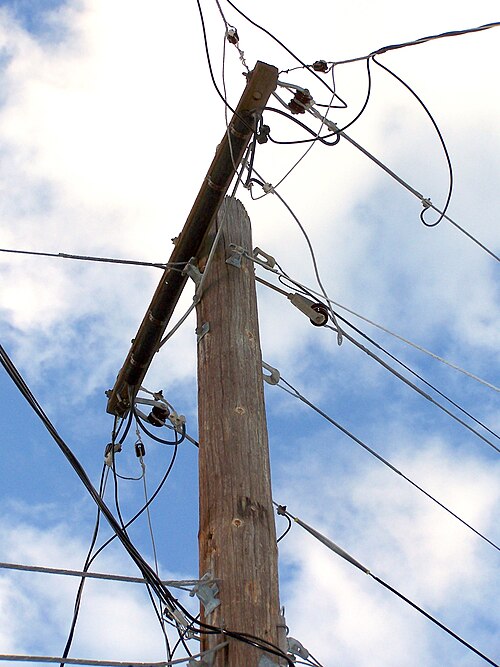

これらの電線は通常銅製でしたが、アルミニウムも使用されており、地上から25cm （10インチ）ほど離れた平衡対の裸線として電柱上に敷設され、後にツイストペアケーブルとして使用されるようになりました。現代の回線は地下に敷設され、アナログ信号またはデジタル信号を交換局に伝送します。また、アナログ信号をデジタル信号に変換して搬送システムで伝送する装置を備えている場合もあります。多くの場合、この対線の顧客側はデータアクセス装置に接続され、電話会社側は電話ハイブリッドに接続されます。

ほとんどの場合、各電話回線には2本の銅線（チップ線とリング線）が、家庭やその他の小規模な建物から地域の電話交換局まで配線されています。建物には中央接続箱があり、建物内の電話ジャックにつながる配線と交換局につながる配線がそこで接続され、契約している電話サービスに応じてさまざまな構成で接続されます。接続箱と交換局間の配線はローカルループと呼ばれ、交換局につながる配線のネットワークはアクセスネットワークと呼ばれます。

米国の住宅の大部分は、4本の導体を持つ6極モジュラージャック（6P4C）が銅線で家のジャンクションボックスに配線されています。これらの銅線は、地域の電話交換局で2本の架空電話線に接続されている場合があり、その場合はジャックはRJ14ジャックとなります。しかし、多くの場合、2本の線だけが1本の電話線として交換局に接続され、残りの線は接続されていません。その場合、住宅内のジャックはRJ11となります。

古い家屋では、ベルシステムの色分けに従って赤、緑、黄、黒の4芯電話局ケーブルが壁の中に敷設されていることがよくあります。これは22 AWG (0.33 mm ² ) の単線銅線が2対ずつで、「回線1」は赤/緑のペアを、「回線2」は黄/黒のペアを使用します。家屋の壁の中、つまり家の外にあるジャンクションボックスと室内の壁ジャックの間には、新しい家屋で最も一般的な電話ケーブルはカテゴリ5ケーブルで、24 AWG (0.205 mm ² )の単線銅線が4対で敷設されています。^{[ 5 ]}

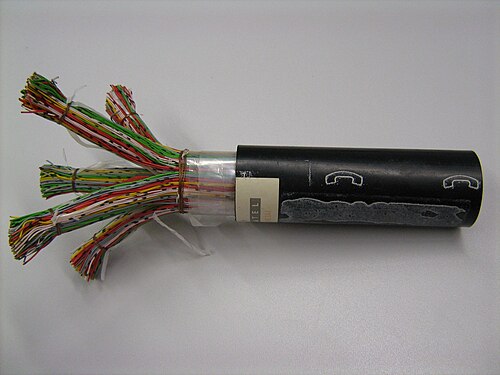

大型ビル内や、電話会社のPOPまで伸びる屋外ケーブルでは、 25対のカラーコードを使用して、多数の電話回線が1本のケーブルに束ねられています。^{[ 6 ]}屋外プラントケーブルは、電話交換局の入口で使用される最大3,600または3,800対になることがあります。^{[ 7 ]}^{[ 8 ]}

参考文献

↑電話機。米国政府印刷局。1910年。
↑ Pizzi, Skip; Jones, Graham (2014-04-24). A Broadcast Engineering Tutorial for Non-Engineers . CRC Press. p. 18. ISBN 978-1-317-90683-4。
↑ Cia Training Ltd スタッフ (2003-04-01). Ecdl/Icdl シラバス 4 モジュール 1 IT の基本概念: 欧州コンピュータ運転免許証. CIA Training Ltd. p. 35. ISBN 978-1-86005-123-4。
↑ 「Facebookから電話番号を取得する」。lucidgen.com （ベトナム語）。2019年4月28日。2024年8月15日取得。
↑ウィスコンシン州公益事業委員会。「家庭用電話配線のテスト、修理、設置」Wayback Machineに 2018 年 3 月 28 日にアーカイブされました。
↑ビゲロー、スティーブン・J. (1993).電話修理図解. TAB Books. ISBN 978-0-8306-4034-8OCLC 26632919。
↑ Wilkens, WD (1990年3月)「電話ケーブル：概要と誘電体の課題」IEEE Electrical Insulation Magazine . 6 (2): 23–28 . doi : 10.1109/57.50802 .
↑ショルト、アンソニー (2006).サウジアラビアとのビジネス. GMB Publishing Ltd. ISBN 978-1-905050-67-3。
