パトレス

パトレスまたはパトレス ボックスまたはフィッティング ボックス(米国およびカナダでは、電気壁スイッチ ボックス、電気壁コンセント ボックス、電気天井ボックス、スイッチ ボックス、コンセント ボックス、電気ボックスなど) は、コンセントソケット、照明スイッチ、固定照明器具などの電気器具の背後のスペースを収容する容器です。パトレスは、表面実装 (壁面に沿って配線) 用、または壁や幅木に埋め込む用に設計できます。電気技師の中には、表面実装ボックスを「パトレス ボックス」と呼ぶ人もいますが、単に「パトレス」という用語で十分です。壁の内側に取​​り付けるボックスを「フラッシュ ボックス」と呼びますが、「ウォール ボックス」という用語を使用する人もいます。木材/石膏ボードの壁内に設置するボックスは、通常「キャビティ ボックス」または「石膏ボード ボックス」と呼ばれます。天井に取り付けられたパトレス（照明器具に最もよく使用される）は、「シーリングパトレス」または「シーリングボックス」と呼ばれます。イギリス英語を話す人は、単に「パトレス」と言う代わりに「パトレスボックス」と言う傾向があります。パトレスには「patress」という綴りもあり、ウィクショナリーには両方の綴りが掲載されています。「パトレス」という単語は、19世紀後半から使用されているにもかかわらず、辞書にはほとんど載っていません。語源はパテラス（ラテン語でボウル、ソーサー）に由来しています。 ^{[1] [2] [3]}この用語は、米国の電気技師には使用されていません。

パトレスには、入力 (スイッチ) と出力 (ソケットと固定具) 用のデバイスが収められており、転送はジャンクション ボックスによって管理されます。パトレスには金属製またはプラスチック製のものがあります。英国では、特に表面実装型のボックスは、尿素ホルムアルデヒド樹脂またはPVC製であることが多く、通常は白色です。壁掛けボックスは、薄い亜鉛メッキ金属で作られるのが一般的です。パトレス ボックスは標準寸法で作られており、配線デバイス (スイッチとソケット) を取り付けるためのブッシングが(標準の位置に) 埋め込まれている場合があります。内部パトレス ボックス自体には、対応するフェースプレートは含まれていません。これは、ボックスに収容されるデバイスによって必要なフェースプレートが指定されるためです。外部パトレス ボックスには対応するフェースプレートが含まれている場合があり、ボックスに収容されるデバイスが制限されます。

•

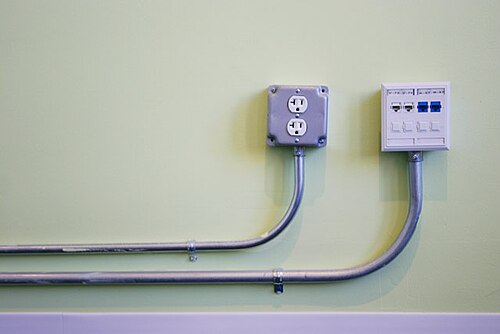

  外部パトレスボックス:
  電源およびデータソケット

パットレスのボックス内でケーブルを接続することはできますが、配線の便利なポイントにあるという理由だけで、パットレスのボックスの主な目的はスイッチとソケットを収容することです。パットレスのボックスを使用すると、スイッチとソケットを壁に埋め込むことができ、見栄えがよくなります。主に配線を接続するための筐体は、ジャンクション ボックスと呼ばれます。

コンセント ボックスは、表面取り付け型または表面下取り付け型があります。表面下取り付け型は、設置する壁の種類によってさらに分類できます。表面下取り付け型コンセント ボックスは、乾式壁、レンガ壁、コンクリート壁に取り付けることができます。

北米では、コンセントボックスは長方形で、さまざまなサイズのものがあり、さまざまな数のスイッチを収容できます。乾式壁用のボックスには、一般的に新規作業用と旧作業用の 2 種類があります。新規作業用ボックスは、新規の設置に取り付けられるように設計されています。通常、壁のスタッドに直接取り付けるための釘またはネジ穴が付いています。旧作業用ボックスは、すでに設置されている壁材 (通常は乾式壁) に取り付けられるように設計されています。ボックスには、ほとんどの場合、2 つ以上のパセラ(ラテン語で小さな翼または部分を意味する) が付いています。パセラは、ボックスのネジを締めると飛び出し、ボックスの前面にある 4 つ以上のタブの助けを借りて、ボックスを壁に固定します。

•

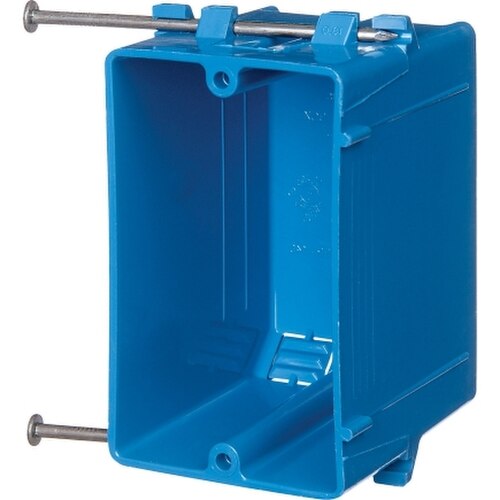

  新しい作品の壁掛けボックス。釘でボックスをスタッド
  の側面に取り付けます。
•

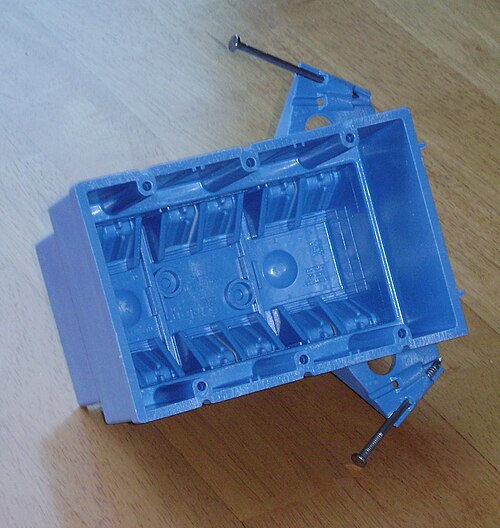

  3 つの照明スイッチを設置できるスペースを備えた、米国スタイルの新しいワーク ウォール ボックス。木製の梁に横向きに釘付けします。
•
  2 つの照明スイッチの後ろにある米国スタイルの新しい作業用壁ボックス (青)。ボックスは金属ブラケットを介してスタッド
  の表面に釘で取り付けられています。対応するフェースプレートは表示されていません。
•
  正方形の壁ボックス内のデュアルライトスイッチ
•
  正方形の壁ボックスに3つの照明スイッチ

ヨーロッパのほとんどの国では、コンセント ボックスは円形で、標準の直径は 68 mm で、1 つのインサートを収容します。これは多くの場合、1 つのスイッチまたは壁ソケットですが、2 つ (場合によっては 3 つ) のスイッチ、スイッチと AC コンセント、または 2 つのコンセント (他のインサートよりも壁からわずかに突出します) を備えたインサートも利用できます。円形であるため、長方形の空洞を切り取る必要はなく、ホールソーで対応する穴を簡単に開けることができます。これは、レンガやコンクリートの壁にコンセント ボックスを設置する場合に特に便利です。レンガやコンクリートの壁は、北米よりもヨーロッパではるかに一般的です。

乾式壁用のボックスには、北米の古い作業タイプ（ヨーロッパでは古い作業と新しい作業の区別は使用されません）と同様に、常にパセラが付いています。これは、ボックスの丸い形状と、現代の乾式壁での軽量鉄骨フレームの普及により、スタッドへの釘打ちが非現実的であるためです。

ほとんどのコンセント ボックスは、チェーンを形成するように接続できます。長さは、インサートのフェースプレートの可用性によってのみ制限されます。製品シリーズに応じて、3 ～ 5 個のインサートをこの方法で組み合わせることができます。一部のメーカーは、2 ギャング、3 ギャング、または 4 ギャング ボックスも製造しています。2 つのインサート間の中心距離は常に 71 mm です。

丸穴システムの場合でも、それを覆うフェースプレートはほとんどが長方形です。

表面実装ボックスは一般的ではなく、代わりに表面実装スイッチまたは AC コンセントが使用されるのが一般的です。

•
  乾式壁取り付け用 68 mm 丸型コンセントボックス
•

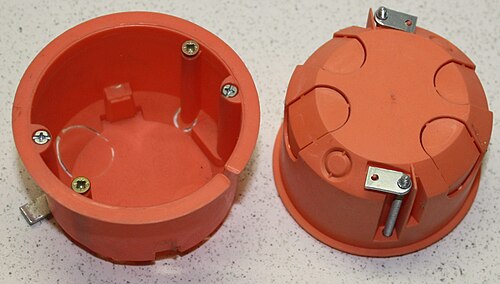

  レンガの壁に設置するための 68 mm の丸型コンセント ボックス。両端にコネクタが付いており、複数のボックスを連結できます。
•

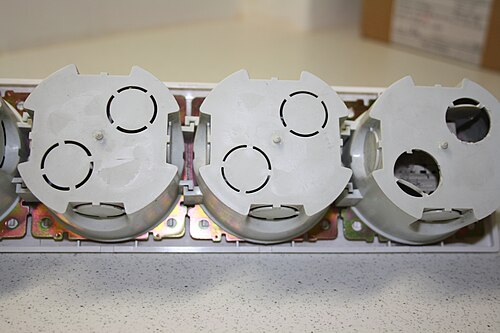

  4つのボックスが一列に並んでいる
•
  丸型壁掛けボックス内の配線の準備

石膏ボードに取り付けるシングルギャングボックスは、標準的なヨーロッパタイプです。レンガの壁に設置するボックスは長方形で、標準的なヨーロッパのボックスと同様に、チェーン状に連結できます。石膏ボードの場合は、2 ギャング、3 ギャング、または 4 ギャングボックスが代わりに使用できます。水平方向の組み合わせの場合、インサート間の中心距離は、他のほとんどのヨーロッパ諸国と同様に 71 mm です。垂直方向の組み合わせの場合は、71、60、または 57 mm です。シングルギャングボックスだけでなく、中心距離が 71 mm のマルチギャングボックスまたはボックスの列にも、標準的なヨーロッパのインサートを収容できます。

英国、そしてアイルランドでも、コンセント ボックスは長方形です。シングル ギャング ボックスはヨーロッパ ボックスとほぼ同じ寸法で、ヨーロッパ インサートを収容できますが、その逆は通常できません。2 ギャング コンセントを収容できる大型のボックスや、2 つのインサートを並べて収容できるボックスも用意されています。ヨーロッパでは珍しい金属製のボックスも英国では利用できます。

•

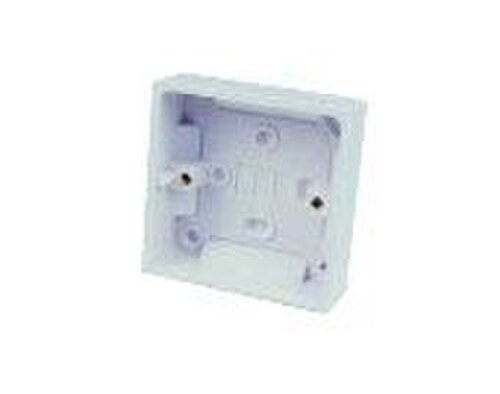

  UKパターンシングル（1ギャング）白プラスチック表面パトレスボックス
•

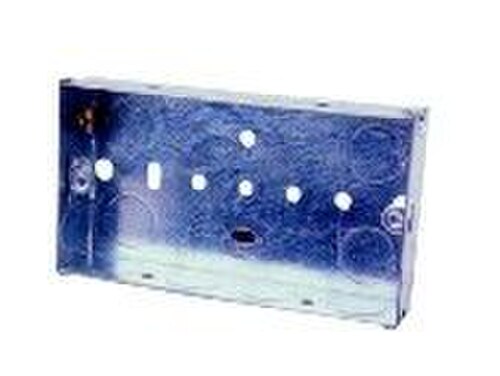

  地下用英国型ダブル（2ギャング）金属壁ボックス

イタリアでは長方形のボックスが使用されています。インサートは、水平方向の中心距離が約 22 mm、垂直方向の中心距離が 45 mm のモジュール (幅が 2 倍または 3 倍になるものもあります) と取り付けフレームで構成されています。最もよく使用されるタイプである 3 モジュール ボックスのサイズは、北米のシングル ギャング ボックスから派生したもので、互換性があるほど似ていますが、イタリアのボックスは垂直ではなく水平に取り付けられています。2 モジュール ボックスは、ヨーロッパやイギリス諸島で使用されているものとサイズが似ており、互換性があります。その他のサイズは、4 モジュール、7 モジュール、3 モジュールが 2 列、または 6 モジュールが 3 列に対応します。シングル モジュール ボックスは、モジュラー オフィスの壁の金属プロファイルに取り付けることができます。

ヨーロッパの他の地域と同様に、古い作業タイプと新しい作業タイプの区別はなく、乾式壁ボックスには常にパセラが付いています。通常、68 mm のホールソーで切り抜きができるように設計されています。表面取り付け型のボックスもありますが、一部のスイッチと AC コンセントはボックスなしで壁面に直接取り付けることができます。

このタイプの壁ボックスとインサートは、ルーマニアや北アフリカの一部でも使用されています。

•

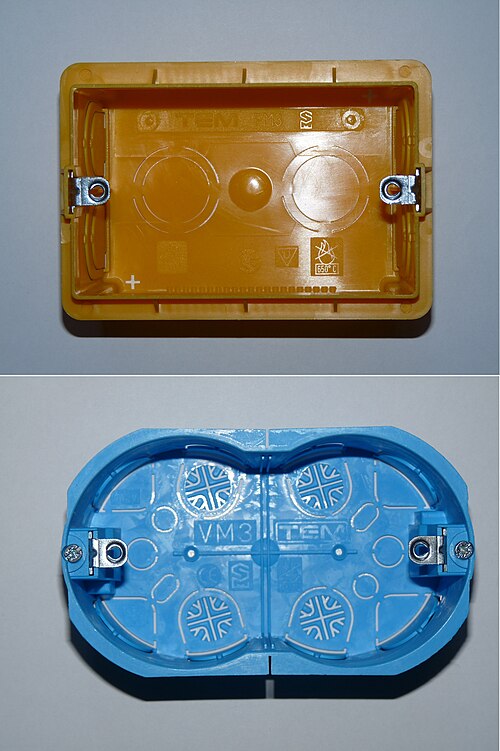

  3 つのモジュール用のイタリア製コンセント ボックス。上部のボックスはレンガ壁用、下部のボックスは乾式壁用です。
