パッシブラジエーター（スピーカー）

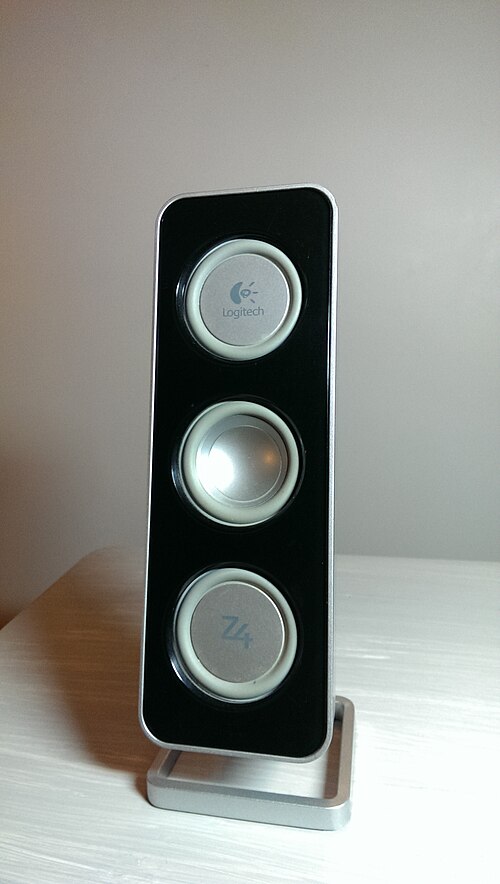

パッシブラジエーターを使用するスピーカーエンクロージャーには、通常、「アクティブ スピーカー」(またはメイン ドライバー) とパッシブ ラジエーター (「ドローン コーン」とも呼ばれる) が含まれています。アクティブ スピーカーは通常のドライバーであり、パッシブ ラジエーターは同様の構造ですが、ボイス コイルと磁石アセンブリがありません。ボイス コイルに接続されておらず、電気回路やパワー アンプにも配線されていません。Small ^{[1] [2]}と Hurlburt ^[3]は、パッシブ ラジエーター スピーカー システムの分析と設計に関する研究結果を発表しました。パッシブ ラジエーターの原理は、通気口の実現が困難または不可能な小型システムで特に有用であることが確認されていますが、より大規模なシステムにも十分に適用できます。

ポート付きスピーカーと同様に、パッシブ・ラジエーター・システムは、エンクロージャー内に閉じ込められていた音圧を利用して共鳴を励起し、スピーカー・システムが最も低い音程（ベースラインなど）を作りやすくします。パッシブ・ラジエーターは、その質量とエンクロージャー内の空気の弾力性（コンプライアンス）によって決まる周波数で共鳴します。パッシブ・ラジエーターは質量を変えることで（例えば、コーンに重りを加えることで）、特定のエンクロージャーに合わせて調整されます。アクティブ・ドライバー・コーンの動きによって生じる内部の空気圧が、パッシブ・ラジエーター・コーンを動かします。^[4]この共鳴により、ウーファーの動きも同時に減少します。

パッシブ ラジエーターは、いくつかの理由からリフレックス ポートの代わりに使用されます。低周波に調整された小容量のエンクロージャーでは、必要なポートの長さが非常に長くなります。 ^[5]また、小さなポートでの高速気流によって引き起こされるポート乱流や圧縮流の不快なノイズを軽減または除去するためにも使用されます。さらに、ポートにはパイプ共振があり、周波数応答に望ましくない影響を与える可能性があります。一次近似では、パッシブ ラジエーターはポートと同じように機能します。^[6]

_{パッシブ ラジエーターは質量の変化 (M mp} )によって調整され、ボックス内の空気のコンプライアンスとの相互作用の仕方が変わります。パッシブ ラジエーターのコーンの重量は、その設計で使用されるポートを満たす空気の質量とほぼ等しくなります。パッシブ ラジエーターの音響質量がポートの質量と等しく、パッシブ ラジエーターのコンプライアンスが無視できる場合、これら 2 つのタイプのシステムの周波数応答動作は実質的に同一になります。^[6]

パッシブ ラジエーターの周波数応答はポート付きキャビネットの応答と似ていますが、システムの低周波ロールオフは、パッシブ ラジエーターの V _ap (コンプライアンスまたは剛性)によって周波数応答にノッチ(ディップ)が生じるため、わずかに急峻になります (4 次ではなく 5 次) 。このノッチはパッシブ ラジエーターの自由空気共振周波数で発生し、過渡応答がわずかに低下します。それにもかかわらず、通気口の乱流や通気管の共振がないためか、パッシブ ラジエーターのサウンドをリフレックス ポートより好むリスナーもいます。パッシブ ラジエーター スピーカーは、標準的なバス レフレックス エンクロージャーに比べて設計がわずかに複雑で、通常は高価です。

パッシブ ラジエーターは、Bluetoothスピーカー、ホームステレオスピーカー、サブウーファーキャビネット、カーオーディオスピーカー システムで使用されます。特に、ポートや通気口システム用のスペースが十分にない場合に使用されます。ほとんどのスタジオ モニター スピーカーは、ポート付きのバスレフ設計か、通気口やパッシブ ラジエーターのない密閉型ですが、Mackieの HR824 および HR624 モニター スピーカーには、キャビネットの背面にパッシブ ラジエーターが取り付けられています。Focal も、SM9 と呼ばれるパッシブ ラジエーター付きのスタジオ モニターを販売しています。パッシブ ラジエーターを採用したスマート スピーカーとポータブル Bluetooth スピーカー
の例として、それぞれAppleのHomePod miniとUltimate EarsのUE Boomがあります。
